Фрезерно-свердлильний верстат для металу JET JUM-X2 230 В 0.5 кВт JUM-X2

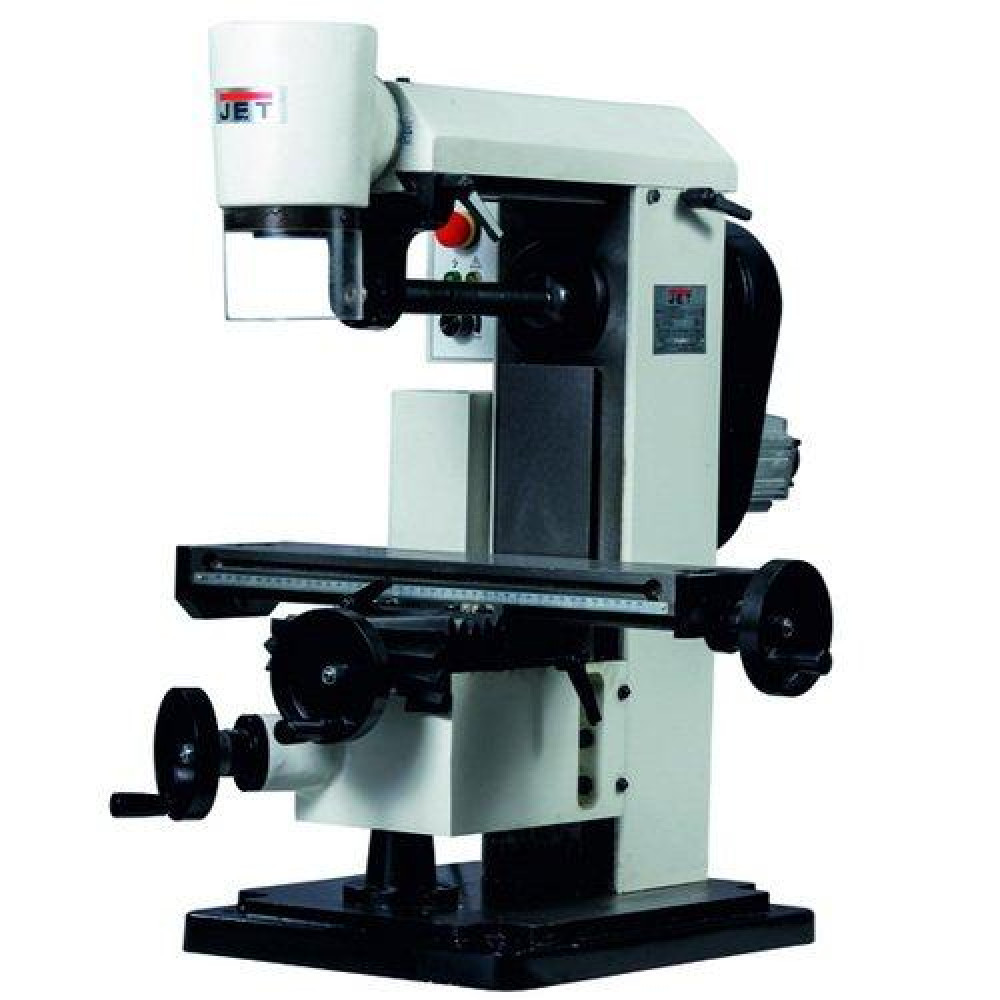

Верстат JUM-X2 — модель універсального фрезерного верстата для виконання широкого спектра технологічних операцій.

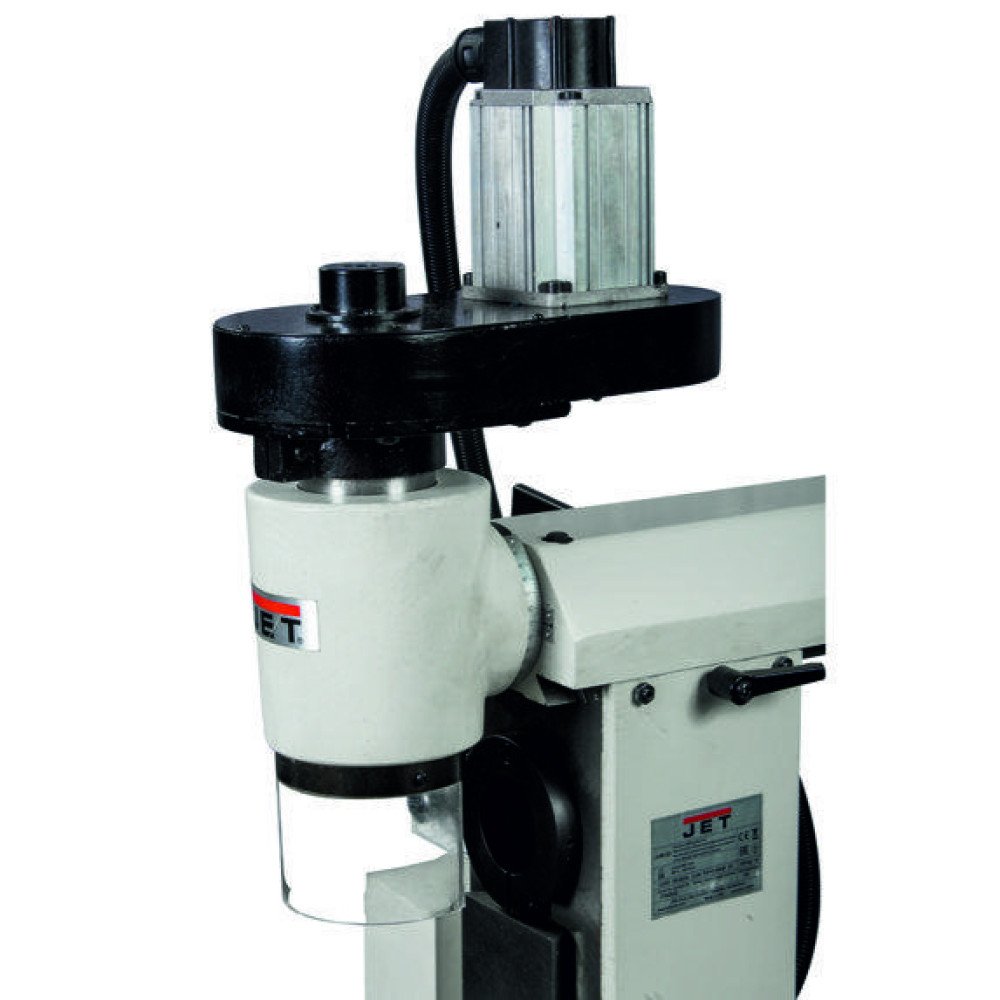

Верстат виготовляється в настільному варіанті, має живлення від електромережі напругою 230 В.. Модель може використовуватися в домашніх умовах, на виробництві. Технічні можливості обладнання дають змогу виконувати свердлильні та фрезерні роботи у вертикальному та горизонтальному положенні. Верстат обладнаний механізмом перевстановки фрезерної головки в горизонтальне положення для виконання складних технологічних операцій без перевстановки заготівки.

Для зручності оброблення заготовок складної конфігурації модель JUM-X2 має функцію подавання робочого столу відразу за трьома осями. Голова може здійснювати поворот вліво та вправо в діапазоні 0-45 0.

Верстат має універсальну конструкцію, маючи міцну та стійку основу. Настільне виготовлення дає змогу використовувати верстат із максимальною ефективністю. Модель призначена для роботи зі шпинделем під конус МК-3. Максимально допустимий діаметр різальних інструментів під час свердління становить 16 мм. Допустимий діаметр торцевої фрези для роботи на верстаті —  63 мм. Хід пінолі в цій моделі немає.  Виліт шпинделя становить 265 мм. Верстат комплектується свердлильним патроном, оправою під горизонтальний шпиндель. Обладнання має потужний електродвигун 0,75 кВт, що забезпечує обертання шпинделя в необхідному швидкісному режимі. Верстат JUM-X2 обладнаний системою плавного регулювання частоти обертання шпинделя. Діапазон частоти обертання шпинделя 0-2500 об/хв, залежно від технологічності режиму різання. Вмикання та вимкнення верстатом, зміна частоти обертання шпинделя відбуваються з пульта керування, розташованого на лівій стороні стійки. Робочий стіл обладнаний Т-подібними пазами в кількості 3 шт. Ширина пазів становить 12 мм, даючи змогу встановлювати додаткове обладнання, механічні лещата для кріплення заготівок. Робоча зона закрита захисним екраном. Вага верстата становить 95 кг.

Особливості:

• Можливість перевстановки шпинделя в горизонтальне положення
• Корпус верстата виготовлений із сірого чавуну
• Рух робочого столу за осями X,Y і Z
• Можливість повороту голови вліво та вправо на 45 0
• Плавне регулювання частоти обертання
• фрезерна головка без ходу пінолі.
• Електронний захист двигуна
• Потужний безколекторний двигун із плавним регулюванням частоти обертання

Характеристики

• Напруга:    230 В
• Максимальний діаметр свердління сталь:   13 мм
• Максимальний діаметр свердління чавун:    15 мм
• Максимальний діаметр торцевої фрези:    30 мм
• Максимальний діаметр кінцевої фрези:    30 мм
• Свердлильний патрон:      1-13
• Частота обертання вертикального шпинделя:   0 - 2500 об./хв
• Кількість швидкостей вертикального шпинделя:  плавно
• Шомпол М12
• Конус вертикального шпинделя  МК-3
• Діапазон повороту вертикальної голови (вправо/вліво):  ±45°
• Відстань від вертикального шпинделя до столу:      230 мм
• Відстань від вертикального шпинделя до стійки:    265 мм
• Частота обертання горизонтального шпинделя:     0 - 2500 об./хв
• Кількість швидкостей горизонтального шпинделя:      плавно
• Конус горизонтального шпинделя:      МК-3
• Відстань від горизонтального шпинделя до столу:     230 мм
• Діаметр вала під дискову фрезу:       16 мм

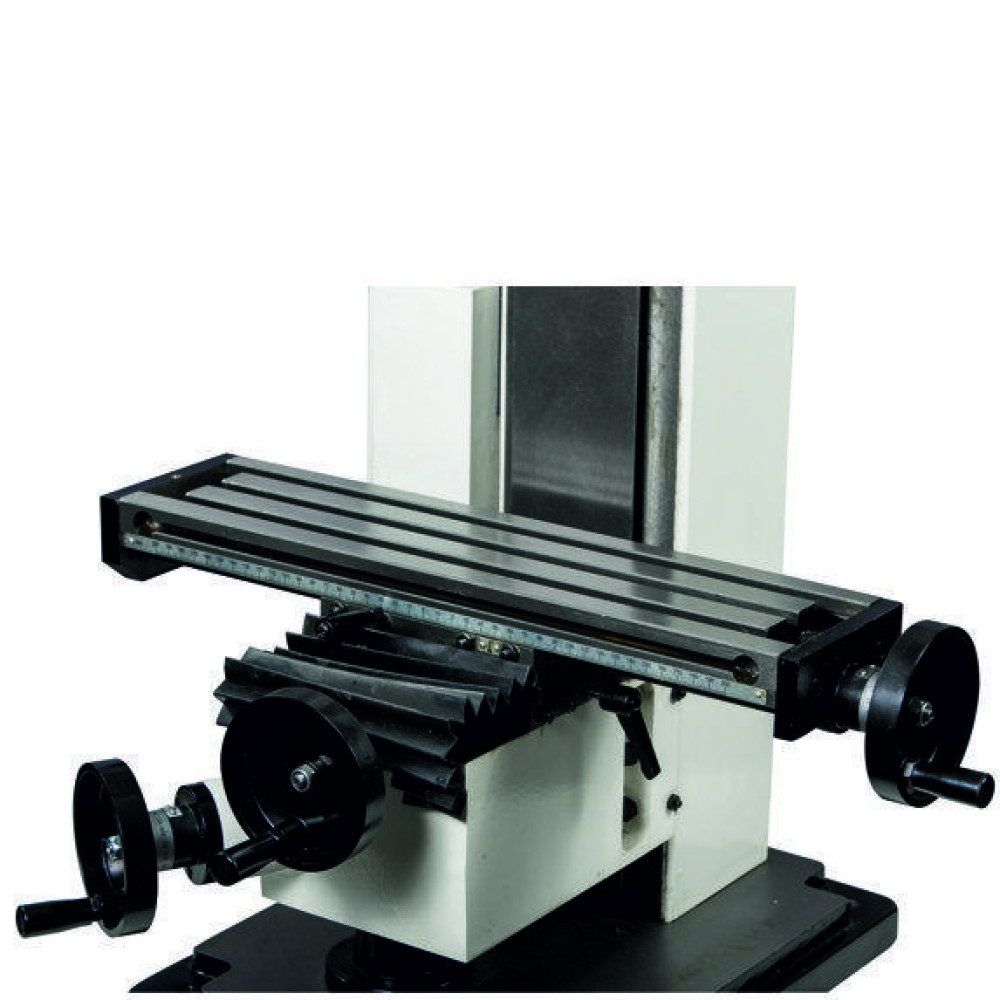

• Розмір столу за віссю X і Y:           460 x 120 мм
• Хід столу за осі X і Y:                 300 x 120 мм
• Хід столу за віссю Z:                       205 мм
• Ширина Т-подібного паза столу:      12 мм
• Кількість Т-подібних пазів столу:      3 шт
• Тип двигуна:      Безколекторний
• Потужність вертикального двигуна:      0,5 кВт
• Потужність горизонтального двигуна:      0,5 кВт
• Тип станка:        для металу
• Макс. діаметр дискової фрези:         63 мм
• Нахил вертикального положення:        45° вліво/праворуч
• Горизонтальний шпиндель-стіл:           230 мм
• Переміщення столу за осі X/Y/Z:        300 x 120 х 205 мм
• Габарити верстата (ДхШхВ):         594х740х696 мм
• Маса:       95 кг
• Маса в упаковці:      122 кг
