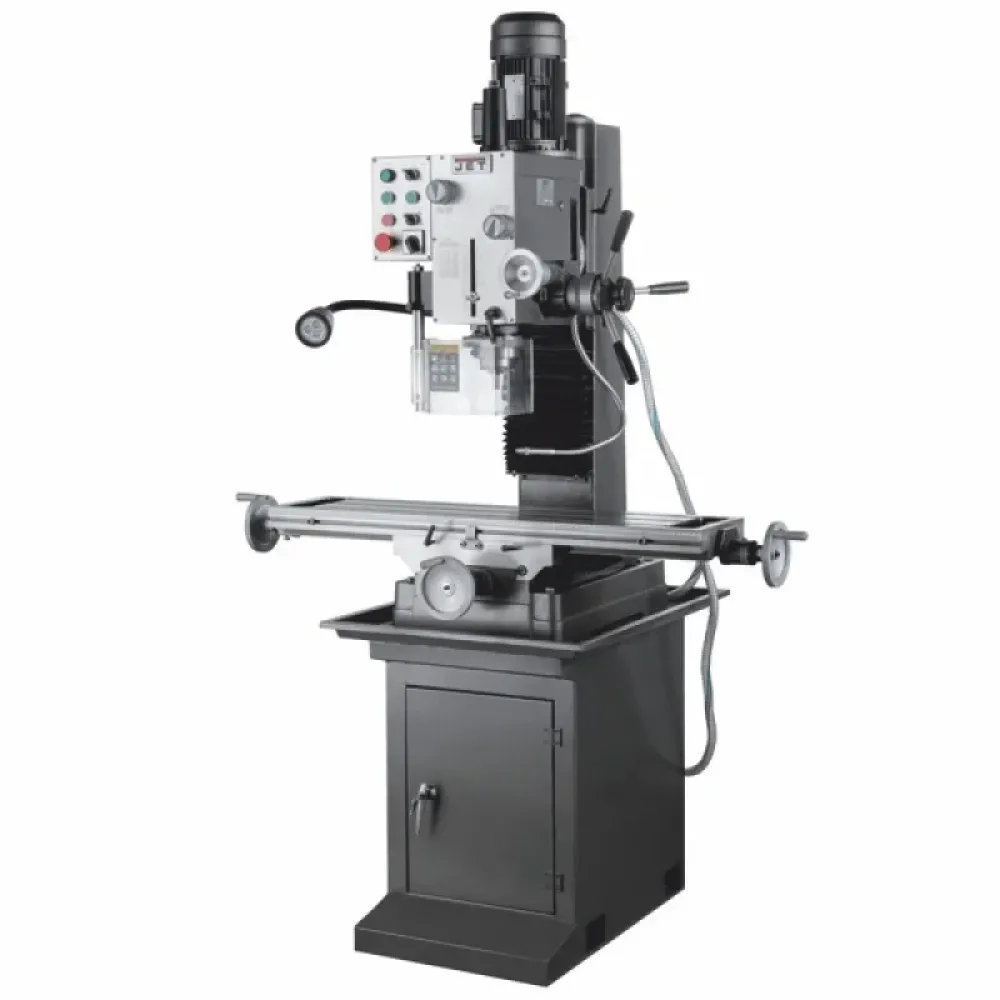

Фрезерно-свердлильний верстат JET JMD-45L JMD-45L

Фрезерно-свердлильний верстат JMD-45L —  універсальний тип обладнання. Модель розрахована на виконання повного спектра фрезерних і свердлильних робіт, нарізування різі, інших технологічних операцій, виконання великого обсягу роботи з оброблення заготівок. Обладнання розроблене для індивідуального використання, придатне для виробничого циклу. Потужний двигун і сама конструкція верстата розраховані на тривалі режими оброблення. Верстат має потужну литу станину із сірого чавуну. Масивна стійка доповнює міцність і стійкість усієї конструкції.

Для розширення завдань з оброблення заготівок фрезерна головка верстата має можливість повороту вліво/праворуч на 900, полегшуючи технологічні маніпуляції в процесі оброблення. Верстат обладнаний функцією контролю над глибиною свердління, підвищуючи якість оброблення та продуктивність.

Верстат обладнаний шпинделем із конусом ISO30 із затискною тягою М12. Хід пінолі шпинделя становить 120 мм. Верстат забезпечує нормальну роботу з різальними інструментами, максимальний діаметр яких становить у разі свердління сталі до 32 мм і чавуну до діаметра 45 мм, у разі фрезерування концервою фрезою до 32 мм і торцевої фрезою до 80 мм. Обладнання дає змогу обертати шпинделя в обох напрямках, вправо та вліво. Наявність мікрометричного подавання дає змогу встановити інструмент на необхідну глибину в ручному режимі. Максимальний виліт пінолі шпинделя становить 120 мм.

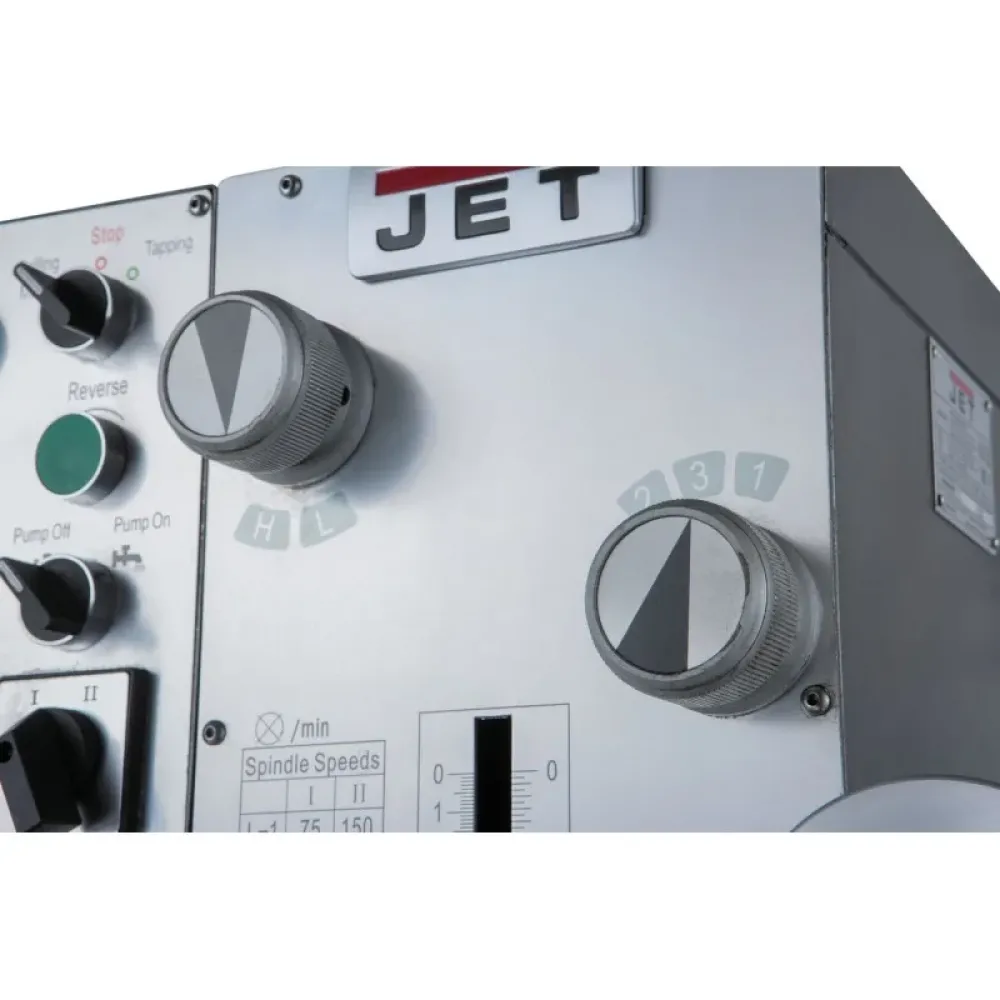

Модель обладнана потужним асинхронним електродвигуном — 1,1/1,5 кВт, що забезпечує частоту обертання шпинделя у 2 діапазонах 75-1600 об./хв і 150-3200 об./хв. Верстат обладнаний коробкою швидкостей для вибору необхідної частоти обертання, за 6 швидкостей у кожному з двох діапазонів. Функція вмикання реверсу шпинделя дає змогу нарізувати різь.

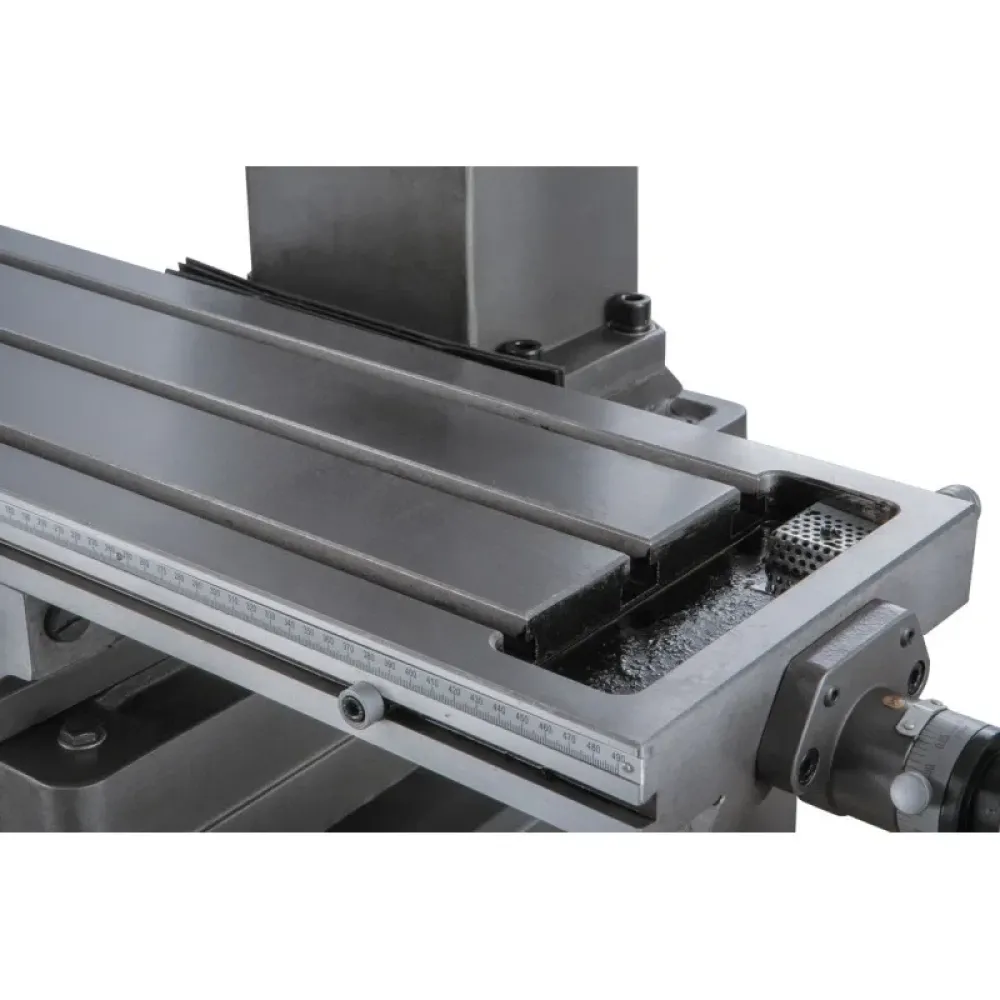

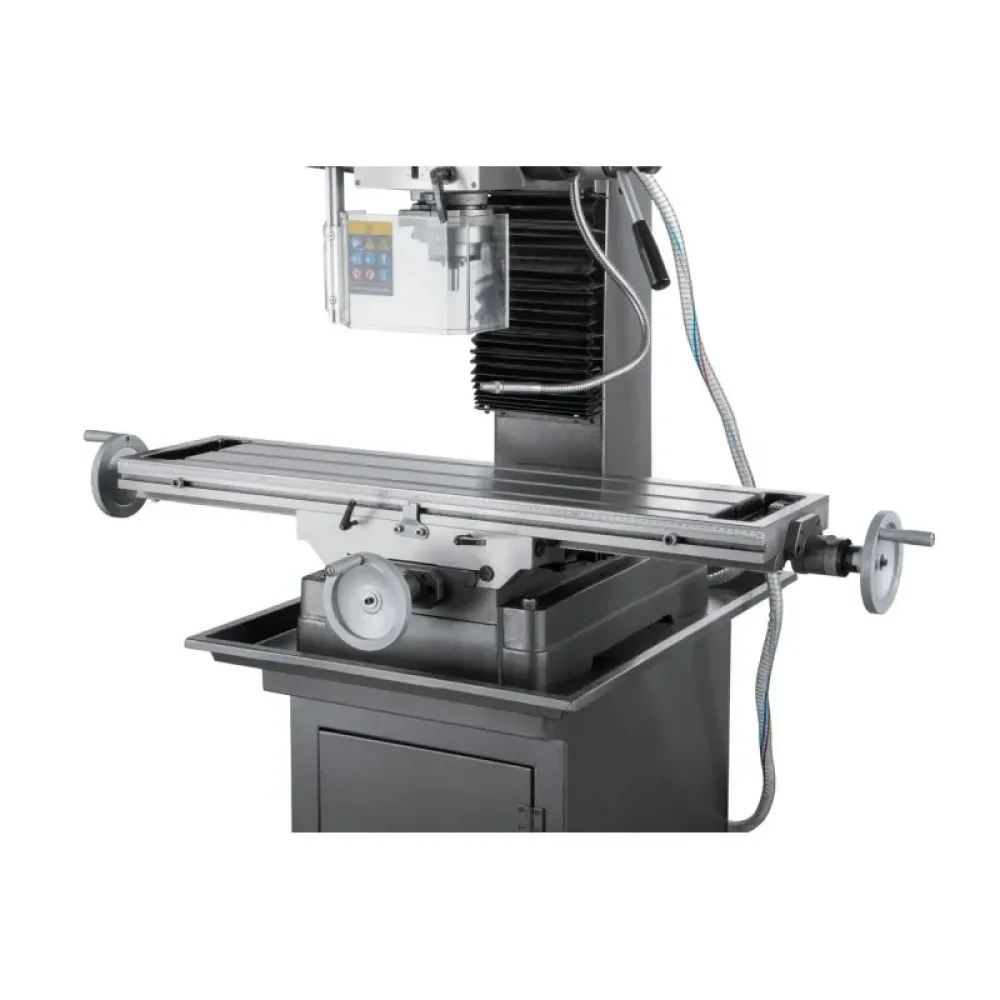

Модель JMD-45L обладнана робочим столом розміром 800 x 240 мм, який переміщається по напрямних типу ластівчин хвіст і має можливість переміщення осями X, Y на величину 560 мм і 190 мм відповідно. На столі є три Т-подібні пази завширшки 14 мм для закріплення деталей прихватами або встановлення лещат та інших пристосувань. Загальна вага верстата становить 350 кг.

Особливості:

• Важка основа та потужна вертикальна стійка із сірого чавуну
• Напрямні робочого столу типу Ластівчин хвіст
• Потужний асинхронний двигун 1,5 кВт
• Редукторне перемикання частоти обертання шпинделя із широким діапазоном вибору швидкостей
• Конус шпинделя ISO30

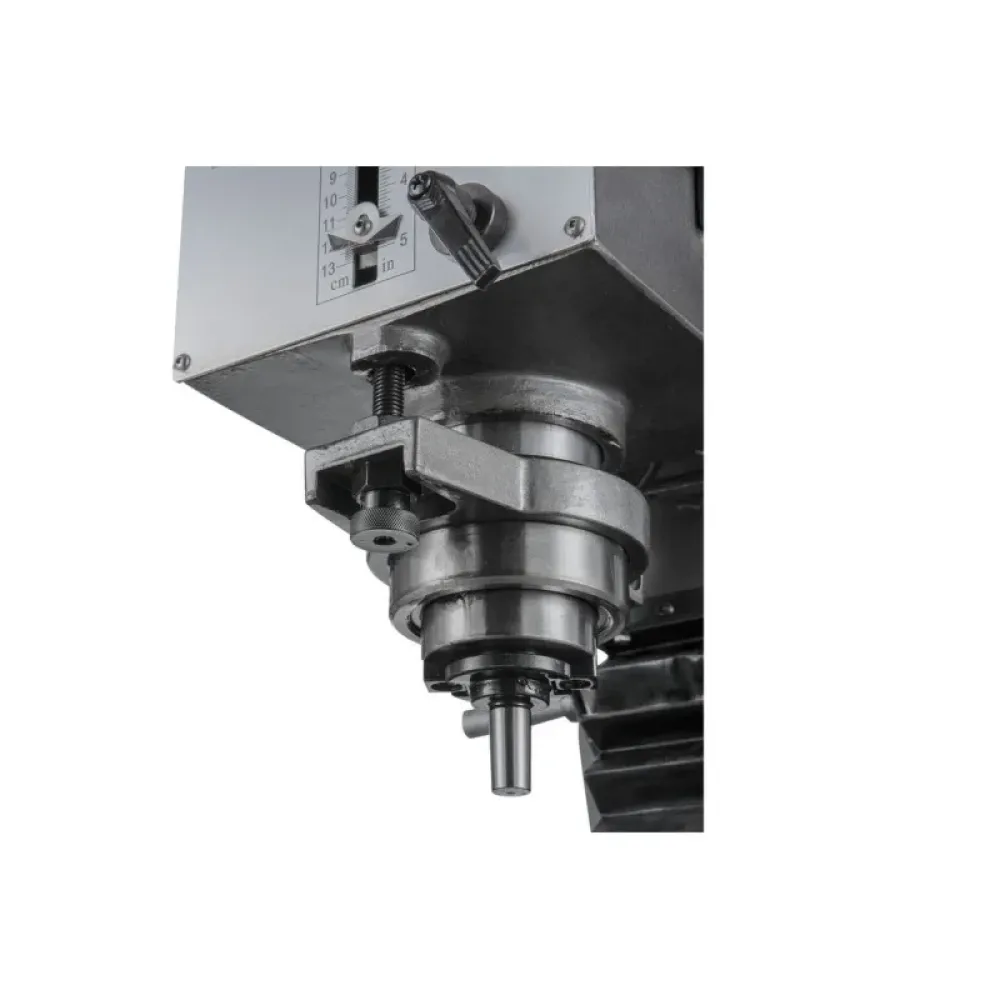

• Обмежувач глибини свердління
• Мікроподання по осі Z
• Нахил фрезерної голови вліво, вправо ±90°

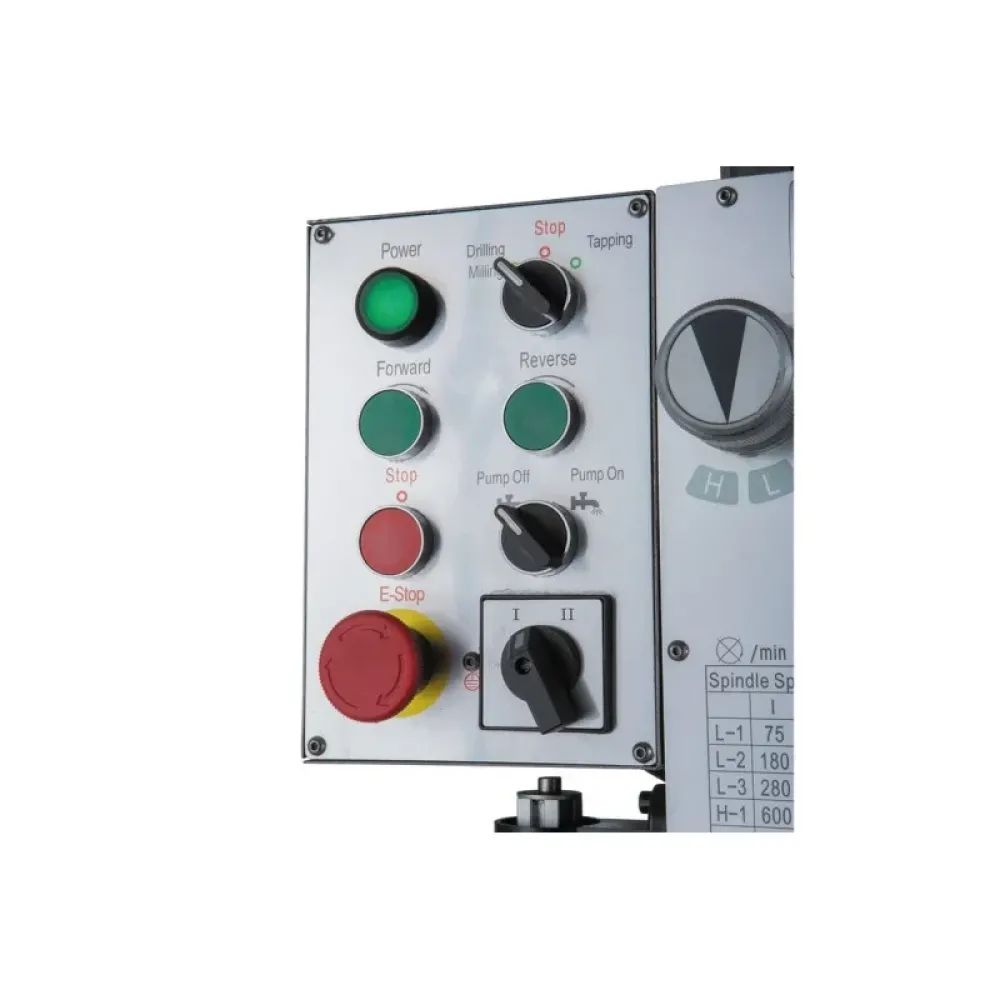

• Центральна панель керування
• Режим нарізування різі, з автоматичним увімкненням реверсу

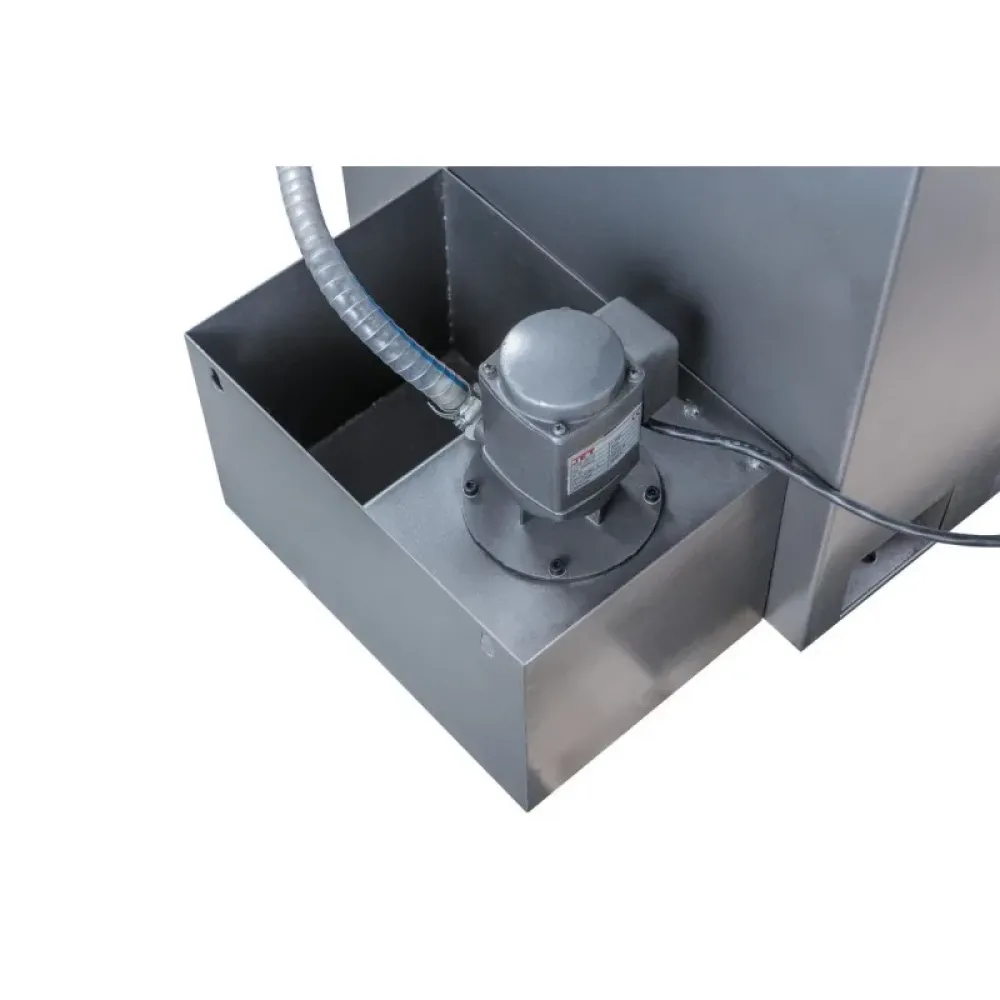

• Системи-підач СОЖ у зону різання
• Лампа місцевого освітлення

Комплектація

• Шомпол М12 — 1 шт.
• Оправка ISO30/MT3 — 1 шт.
• Дорн ISO30/В16 – 1 шт.
• Свердлильний патрон 1-13 мм/В16
• Болт М12х55 (з шайбою та гайкою) для Т-подібного паза — 2 шт.
• Набір шестигранних ключів
• Клин-виколотка — 2 шт.
• Ріжковий ключ 22-19 — 1 шт.
• Маслянка
• Інструкція з експлуатації
