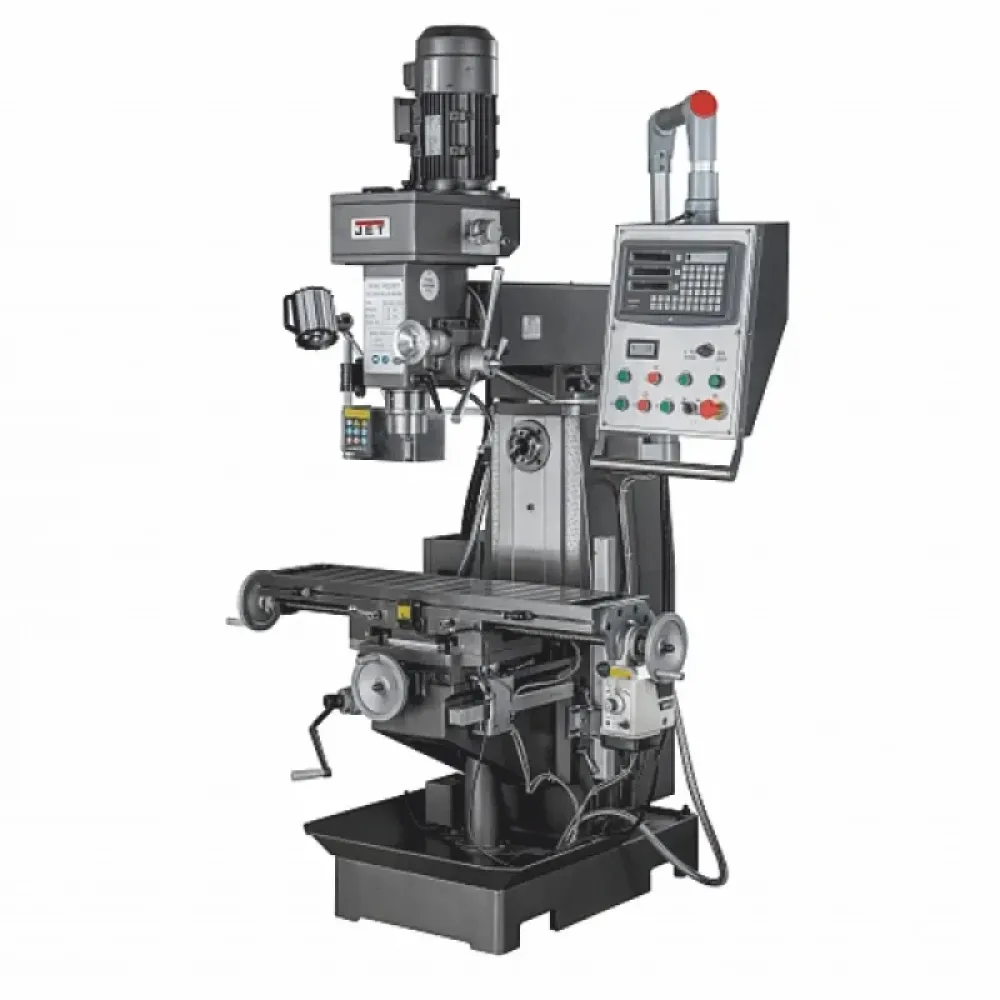

JMD-939GHV DRO — широкоуніверсальний фрезерний верстат. Завдяки своїм унікальним можливостям і багатій комплектації буде цікавим широке коло споживачів: промисловим підприємствам найрізноманітнішого рівня, профільним і багатопрофільним майстерням, конструкторським установам, дослідним інститутам і т.ін.

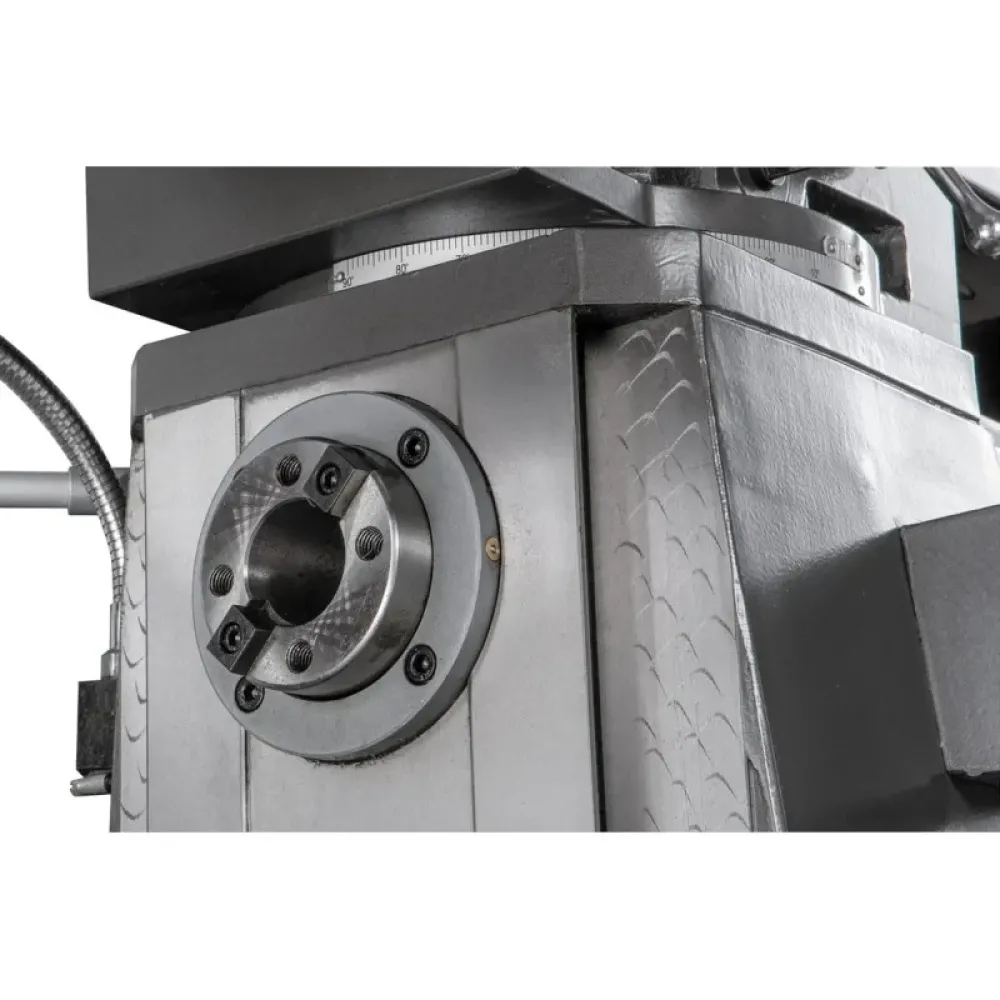

На верстаті JMD-939GHV DRO можна свердліти отворів до діаметра 30 мм і фрезерувати кінцевими фрезами до діаметра 20 мм. На верстаті встановлені вертикальний і горизонтальний шпинделі зі швидкостями обертання 100-2000/60-1350 об./хв відповідно. Відстань між вертикальним шпинделем і столом від 70 до 370 мм, вертикальним шпинделем і поверхнею колони від 250 до 650 мм; горизонтальний шпиндель-стіл — від 20 до 320 мм. Вибір швидкостей вертикального шпинделя здійснюється за допомогою безступеневого регулювання частоти обертання шпинделя з її індикацією на пульті керування. Швидкість обертання горизонтального шпинделя змінюється за допомогою клиноремних передач.
Для зручності роботи фрезерна головка має механізм нахилу вліво або вправо у вертикальній площині на 90° і повороту консолі на 360° в горизонтальній площині.
Горизонтальний і вертикальний шпинделі мають функцію реверсу.

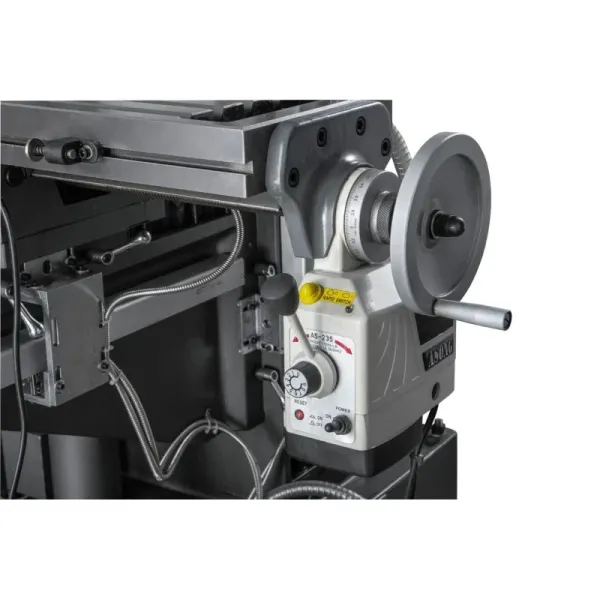

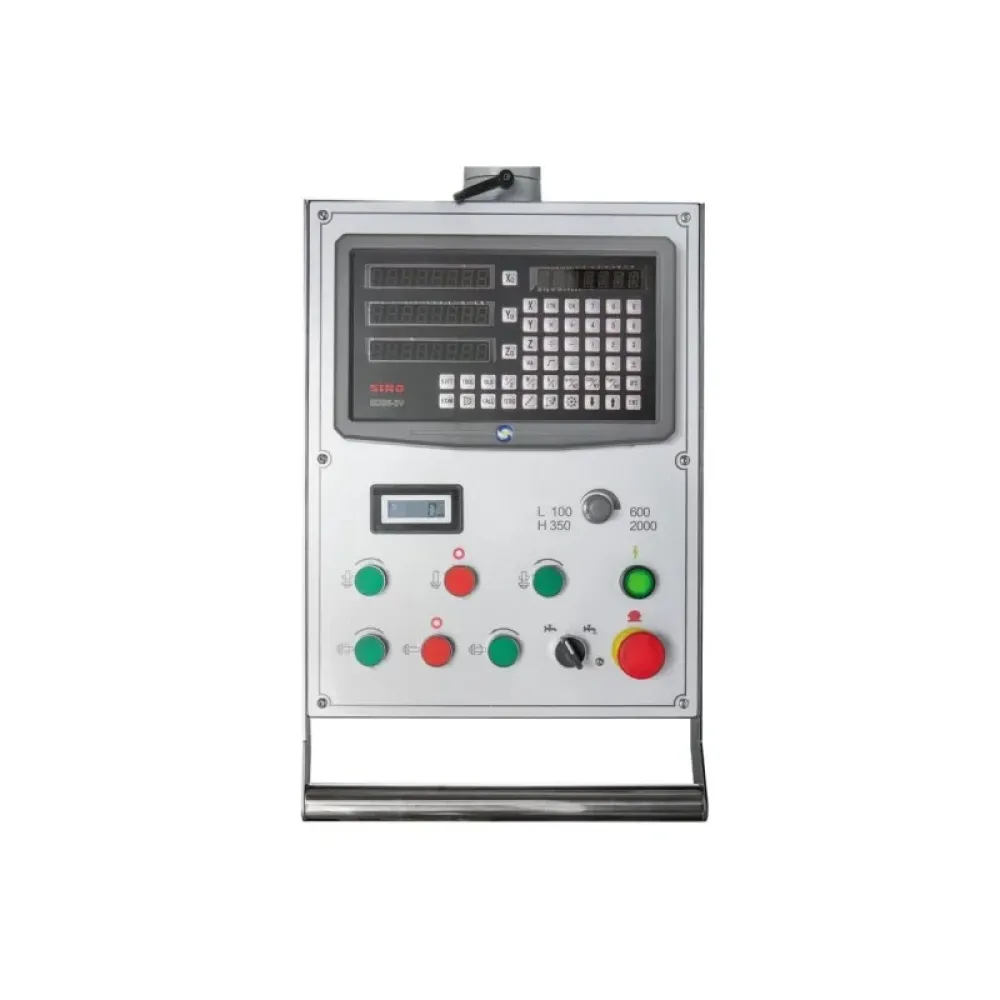

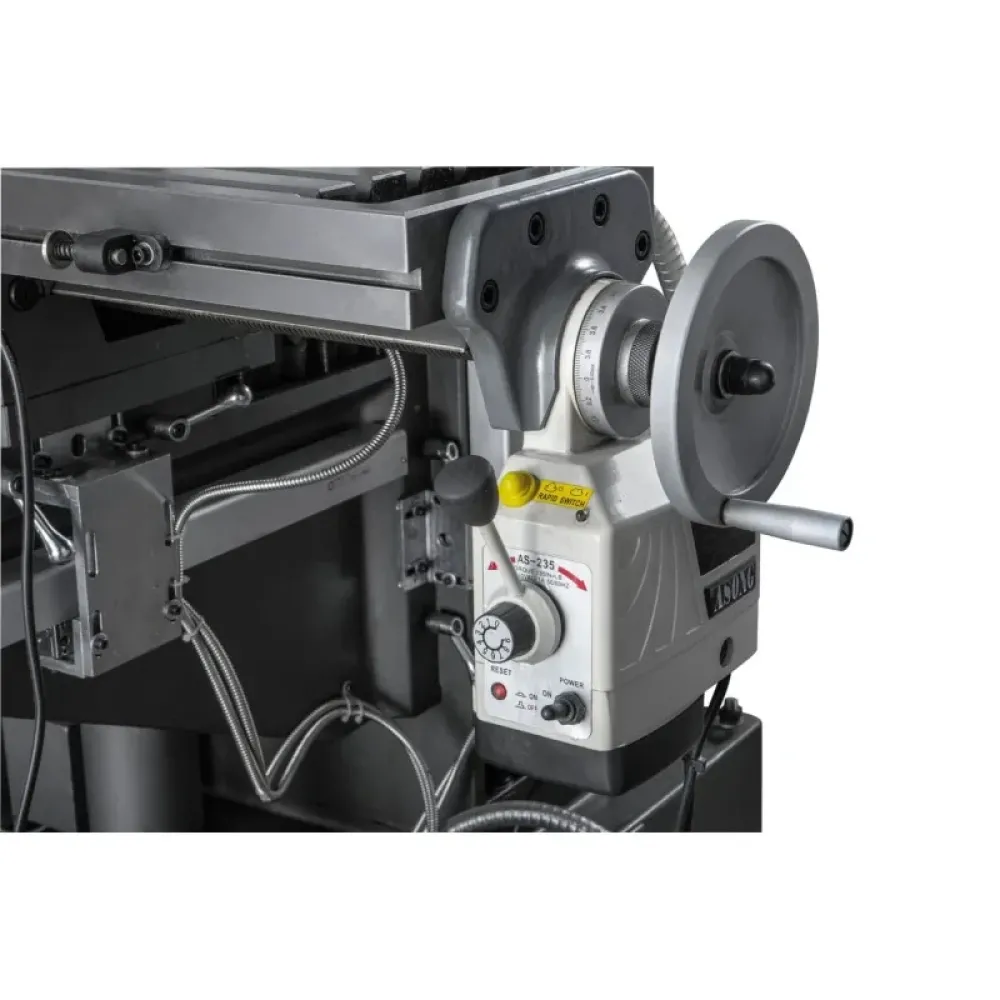

Для підвищення точності та швидкості оброблення широкоуніверсальним верстатом JMD-939GHV DRO обладнаний пристроєм цифрової індикації (УЦИ), пристроєм автоподання за віссю X і система подавання СК, а також має лампу освітлення робочої зони та низку інших корисних опций.
| Характеристики | |
|---|---|
| Максимальний діаметр свердління сталь, мм | 30 |
| Максимальний діаметр кінцевої фрези, мм | 20 |
| Максимальний діаметр торцевої фрези, мм | 63 |
| Вертикальний шпиндель | |
| Частота обертання вертикального шпинделя, об/хв | 100–600 / 350–2000 |
| Потужність двигуна вертикального шпинделя, кВт | 2,2 |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Діапазон нахилу фрезерної головки, град | ±90° |
| Поворот консолі фрезерної головки в горизонтальній площині, град | ±360° |
| Хід пінолі шпинделя, мм | 120 |
| Відстань від вертикального шпинделя до колони, мм | 250–650 |
| Відстань від вертикального шпинделя до стола, мм | 70–370 |
| Горизонтальний шпиндель | |
| Частота обертання горизонтального шпинделя, об/хв | 60–1350 |
| Потужність двигуна горизонтального шпинделя, кВт | 1,5 |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Відстань від горизонтального шпинделя до стола, мм | 20–320 |
| Фрезерний стіл | |
| Розмір столу за віссю X і Y, мм | 1000×240 |
| Хід столу по осі X і Y, мм | 585×185 |
| Діапазон повороту столу, град | ±30° |
| Ширина Т-подібного пазу основи, мм | (3) 14 |
| Максимальне навантаження на стіл, кг | 150 |
| Загальні параметри | |
| Напруга, В | 400 |
| Країна регістрації бренду | США |
| Довжина, мм | 1340 |
| Ширина, мм | 1140 |
| Висота, мм | 2250 |
| Маса, кг | 880 |
| Довжина в пакованні, см | 144 |
| Ширина в пакованні, см | 120 |
| Висота в пакованні, см | 230 |
| Маса в пакованні, кг | 960 |
Комплектація
- Шомпол М16 – 1шт.
- Оправка ISO40/MT3 — 1 шт.
- Оправка MT3/MT2 — 1 шт.
- Дорн ISO40/В18 – 1шт.
- Свердлильний патрон 3-16 мм/В18
- Болт М14х55 (з шайбою та гайкою) для Т-подібного паза — 2 шт.
- Набір шестигранних ключів
- Клин-виколотка — 2 шт.
- Оправлення горизонтального шпинделя Ф22 мм зі шпонковим пазом — 1 шт.
- Оправлення горизонтального шпинделя Ф27мм зі шпонковим пазом — 1 шт.
- Ріжковий ключ 17-19 — 1 шт.
- Ріжковий ключ 22-24 — 1 шт.
- Маслянка
- Інструкція з експлуатації
