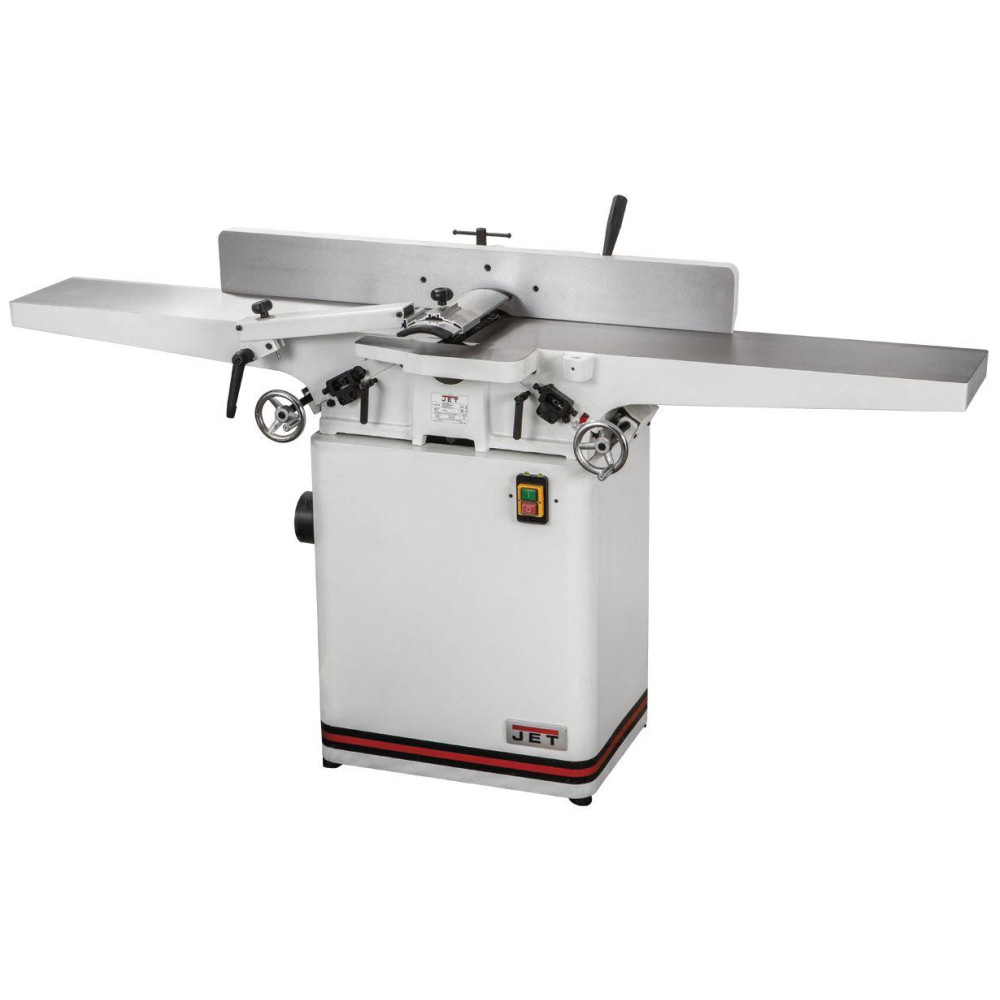

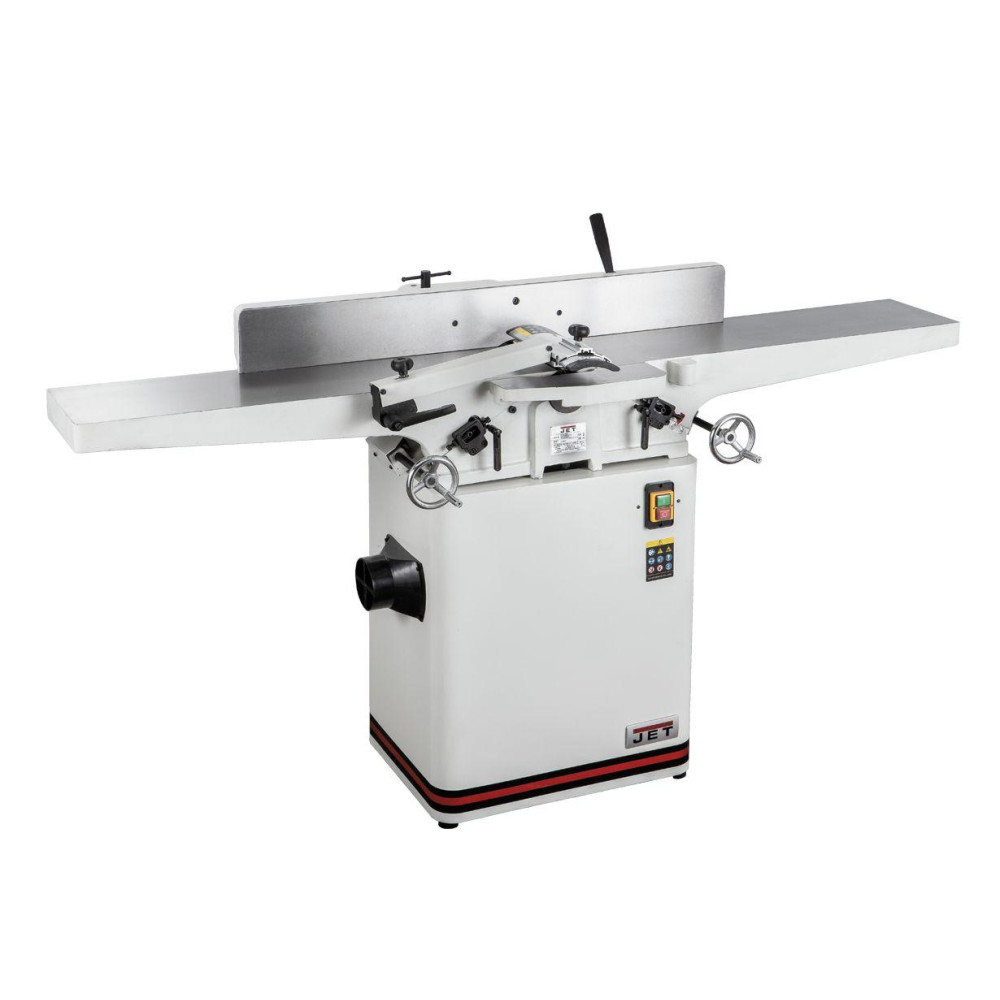

Фугувальний верстат JET JJ-8L-M 230В 2,1 кВт JJ-8L-M

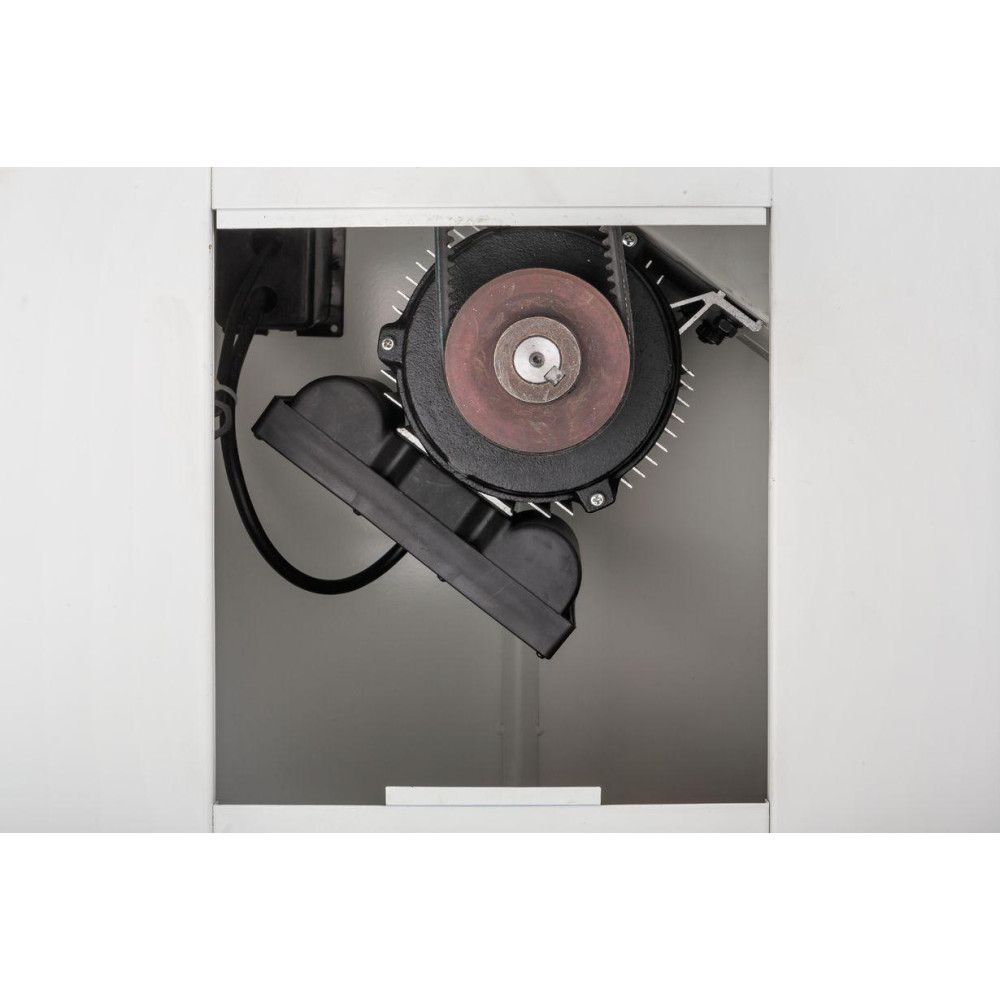

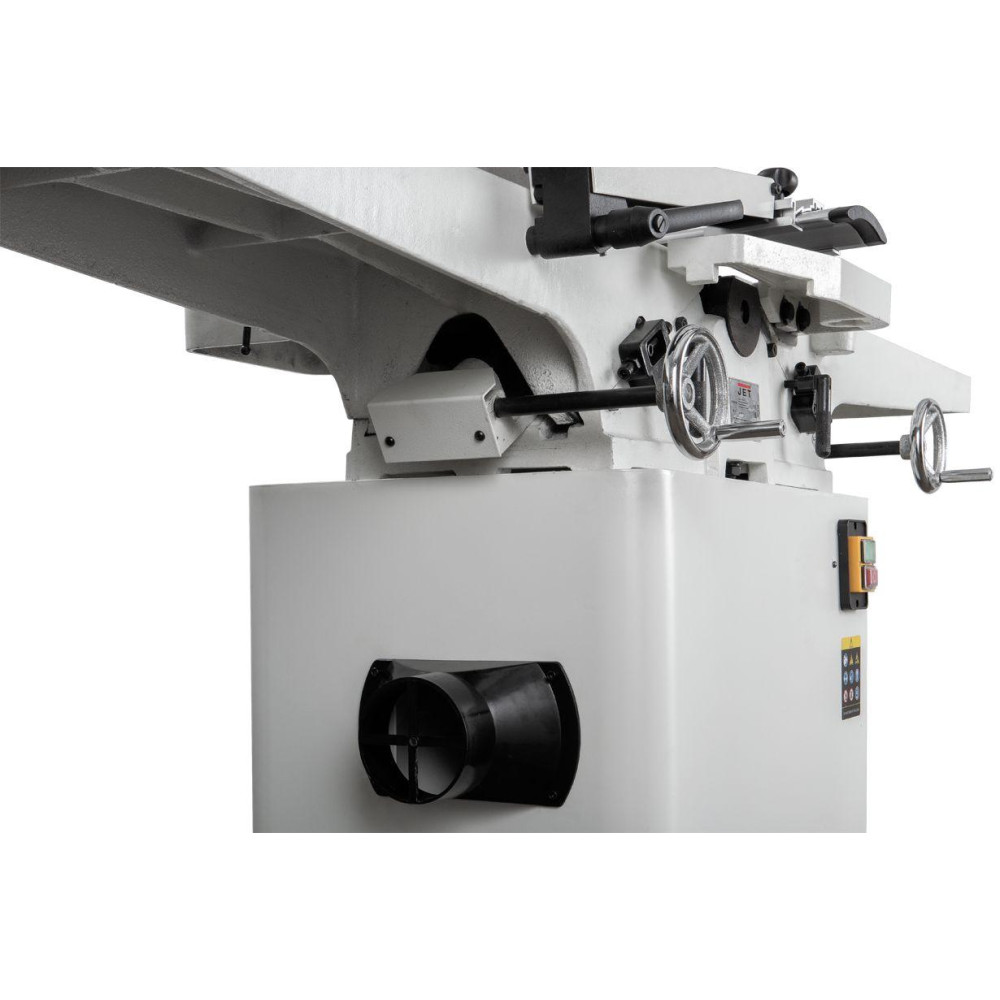

JJ-8L-M — фугувальний верстат з довгими чавунними столами і шириною стругання 200 мм Конструкція утворена двома частинами. У нижній, вона відіграє роль тумби-підставки, однофазний асинхронний двигун і кожух збору стружки зі 100-міліметровим аспіраційним патрубком. У верхній чавунні робочі столи, захисний кожух, упор заготівлі та чавунна підстава, де розміщений строгальний вал.

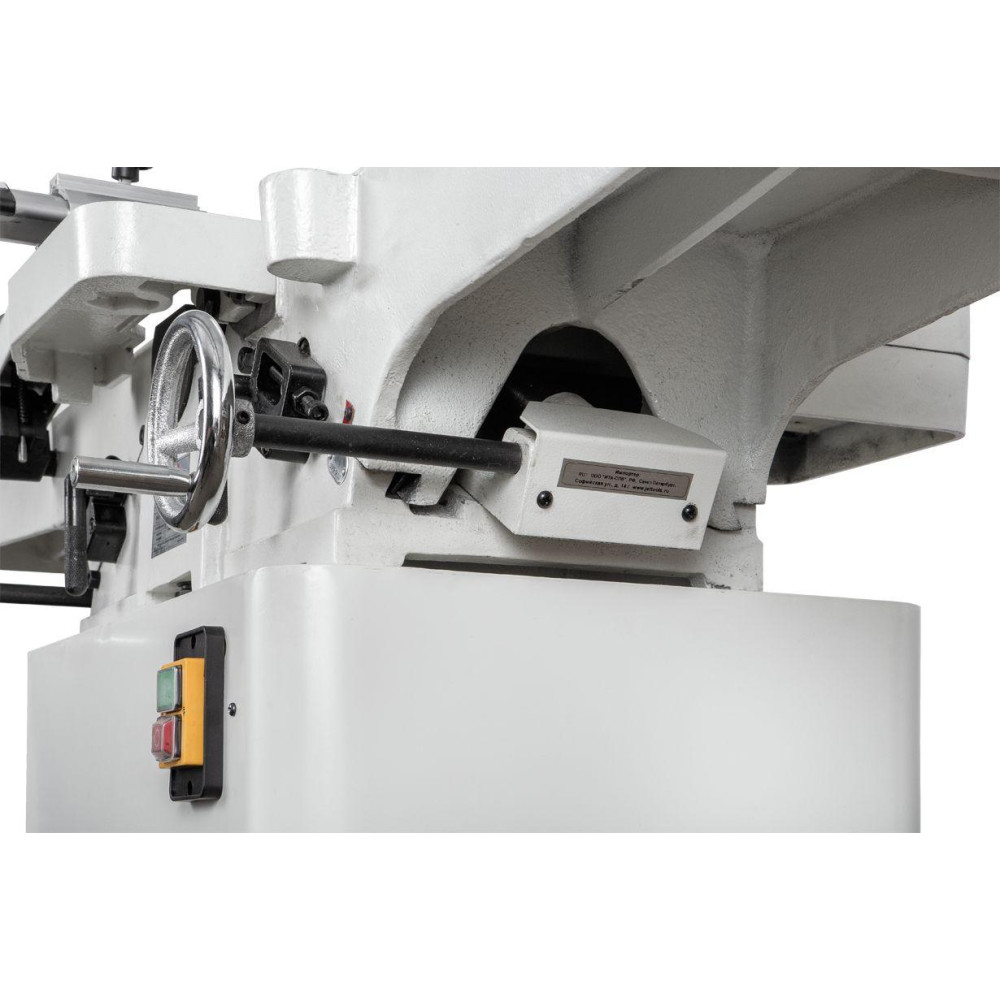

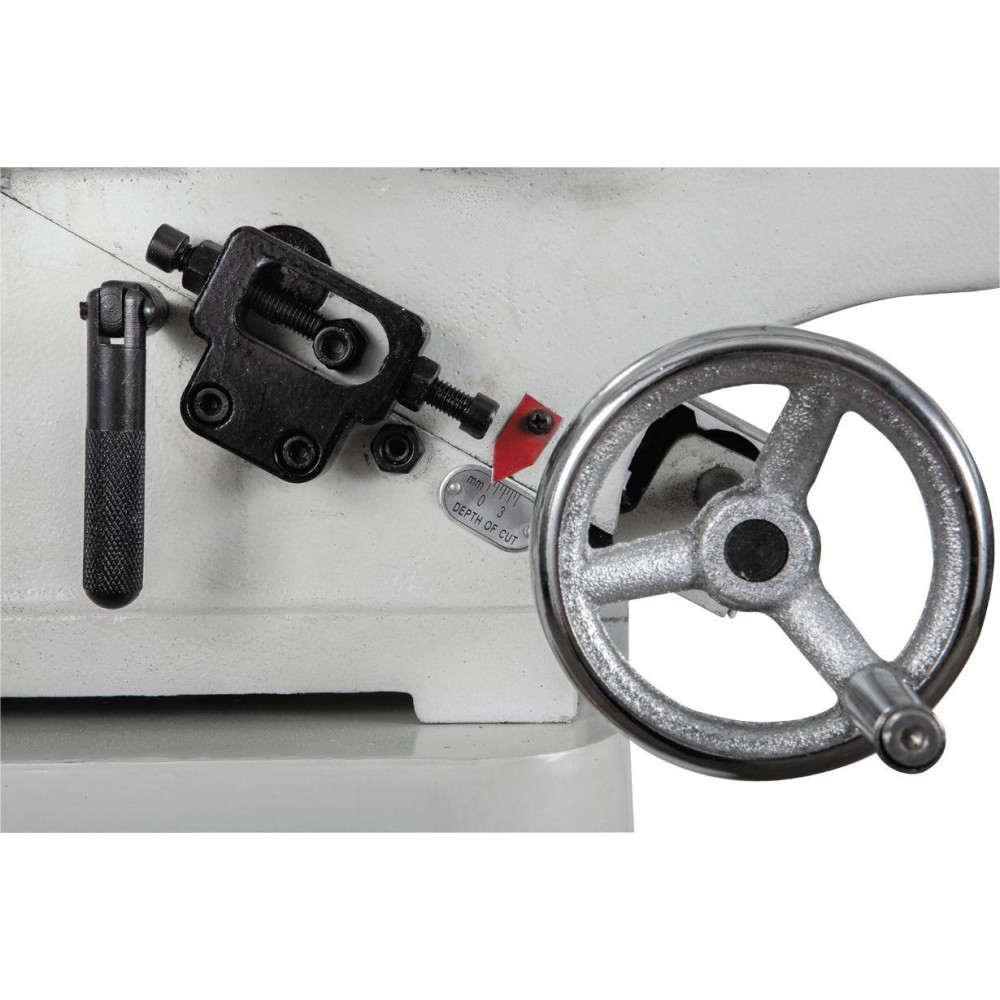

Обидва столи регулюються по висоті за допомогою гвинтових механізмів, що приводяться в дію ручками-маховиками. Переміщенням подаючого (переднього) встановлюють глибину стругання, для чого є відповідна розмітка; приймаючим (заднім) регулюють тільки під час обслуговування при налагоджувальних операціях.

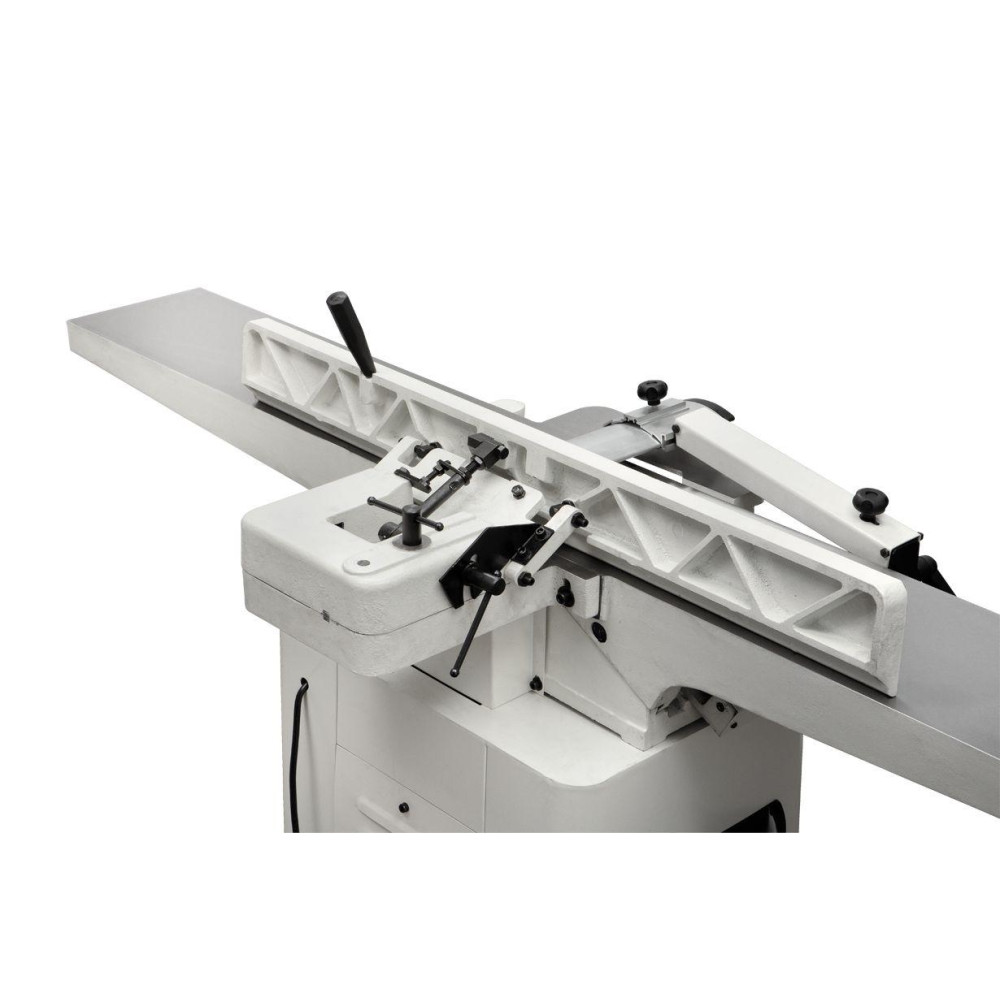

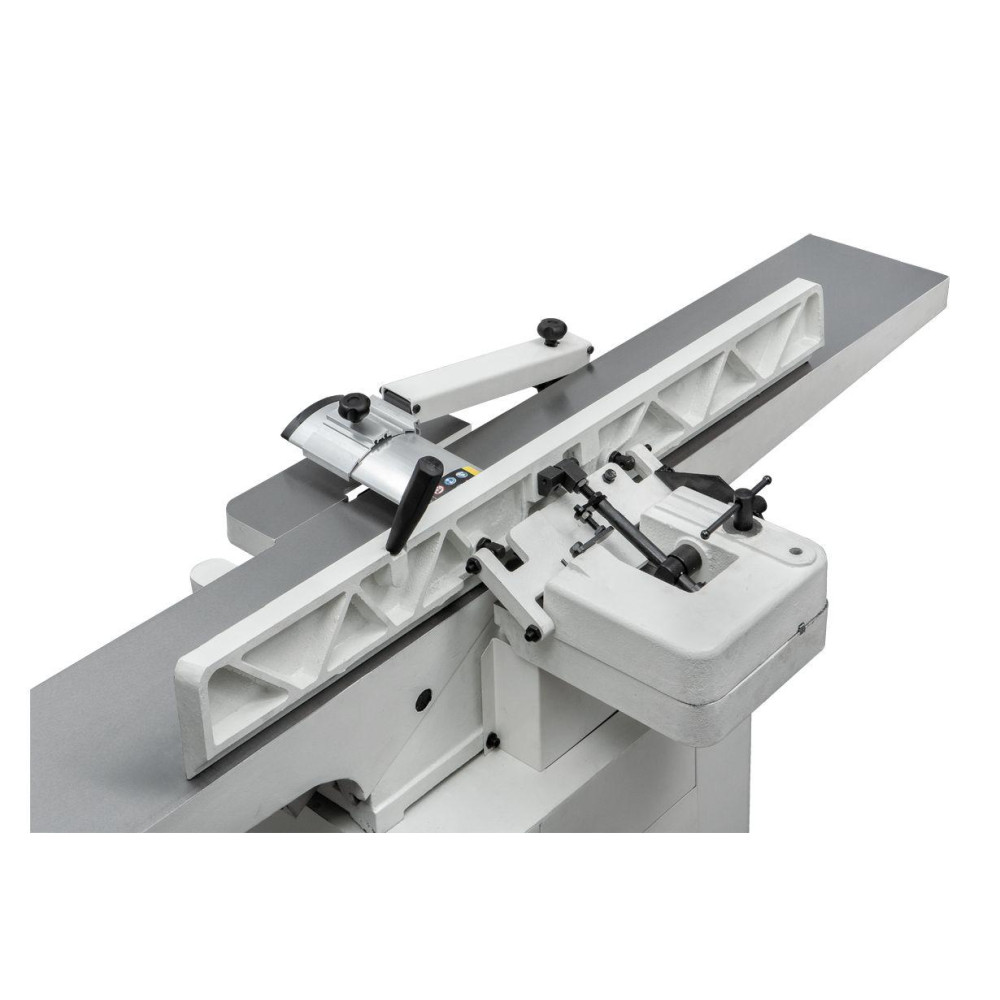

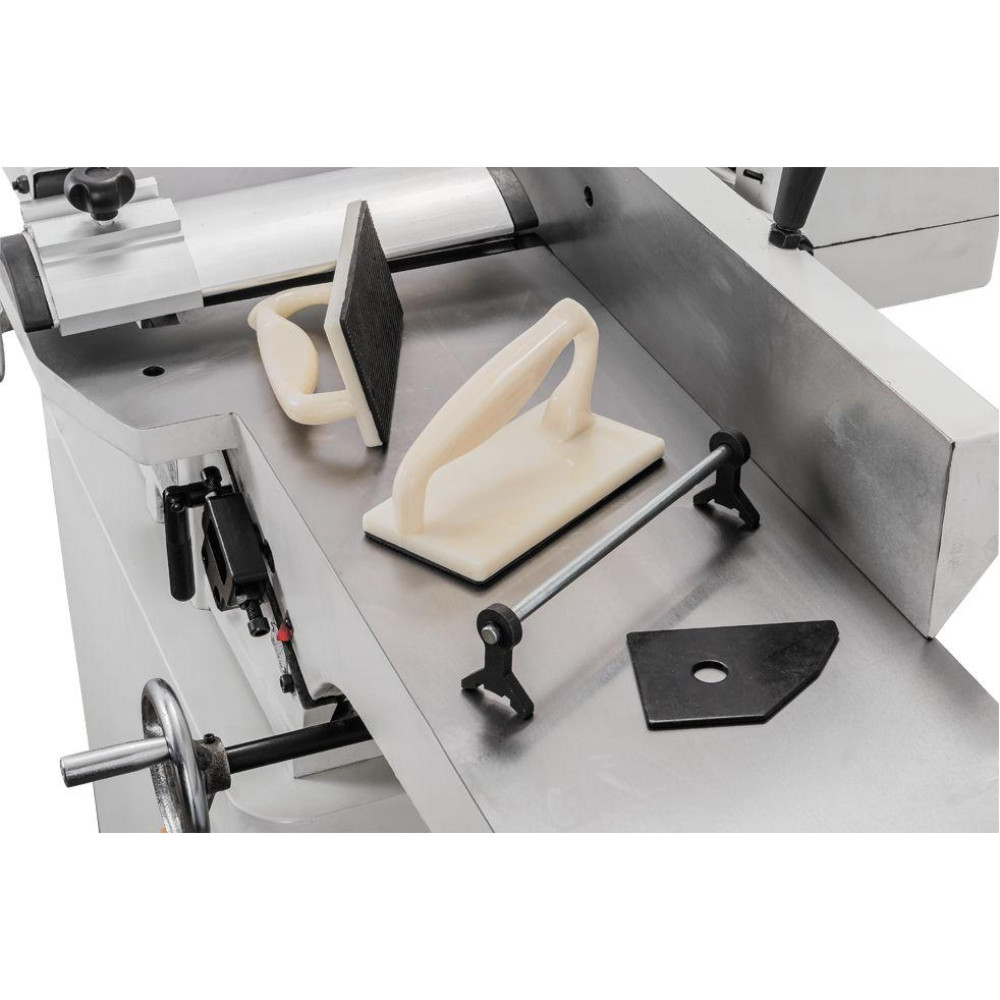

Упор заготовки чавунний, з механізмом нахилу (він можливий в обидві сторони). Фіксація вибраного положення проводиться різьбовим зажимом.

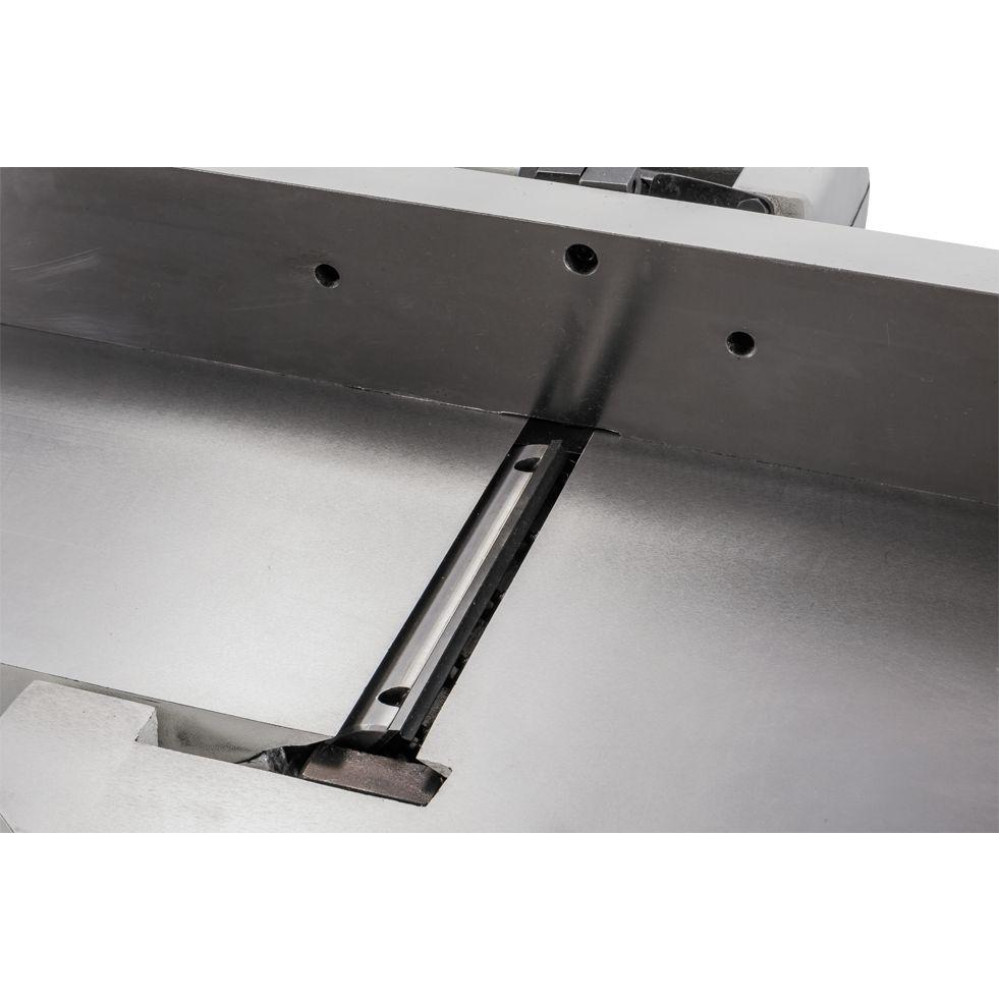

Стандартний чотирьохножовий строгальний вал, з яким верстат поставляється, можна замінити на helical, він краще підходить для інтенсивної експлуатації, вимагає менше робіт з обслуговування, забезпечує більш високу і стабільну якість стругання. На ньому встановлено 36 твердосплавних лез, розташованих по спіралі в чотири ряди.

Сегменти мають по чотири ріжучі кромки, що багаторазово збільшує їх ресурс. Перевертають і замінюють їх вибірково, у міру необхідності. Жодних настроювальних операцій при цьому не вимагається.

Стружка відходить дрібна, вона не забиває канали системи аспірації і легко видаляється. Спіральне розташування забезпечує послідовний захід ножів в заготовку, що знижує шум, вібрацію і ударні навантаження.

Особливості

• Регулювання глибини стругання
• Регульований фугувальний упор
• Регульована огорожа ножового вала
• Фугувальні столи з чавунного литва
• Фугувальний упор з чавунного литва

Характеристики
