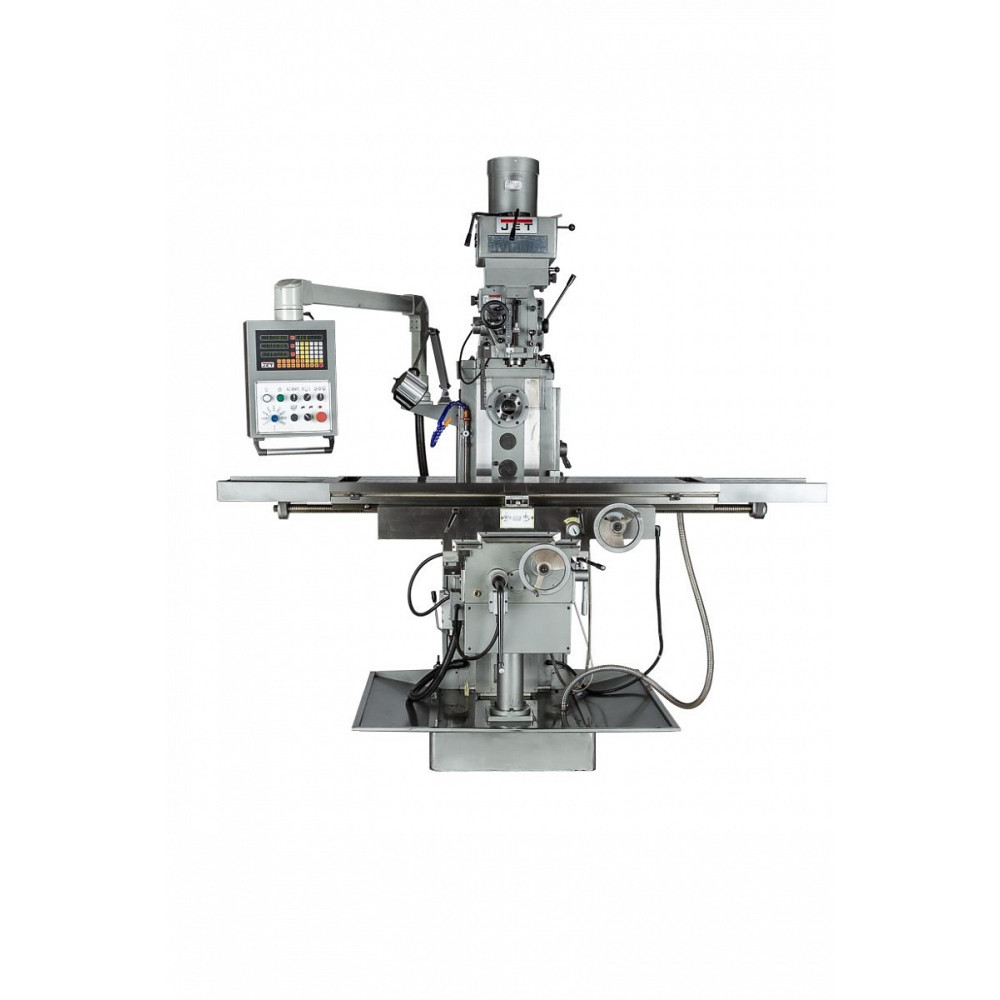

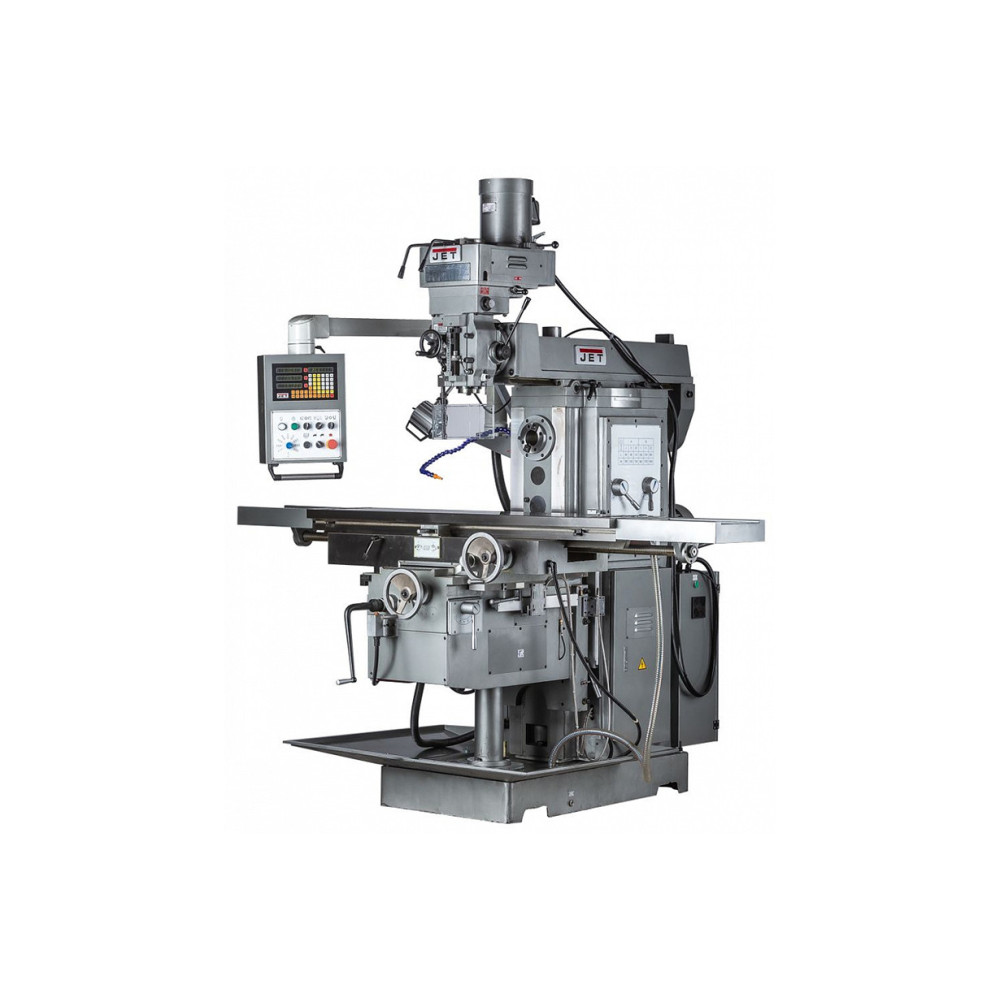

Широкоуніверсальний фрезерний верстат JET JMD-1463 TSX DRO 400 В 5.5 кВт JMD-1463-TSX-DRO

JMD-1463 TSX DRO — широкоуніверсальний фрезерний верстат для промислових підприємствь найрізноманітнішого рівня, профільних і багатопрофільних майстерень тощо.

На верстаті JMD-1463 TSX DRO можна свердліти отворів до діаметра 40 мм і фрезерувати кінцевими фрезами до діаметра 25 мм. На верстаті встановлені вертикальний і горизонтальний шпинделі зі швидкостями обертання 58-5000/60-1800 об./хв відповідно. Відстань між вертикальним шпинделем і столом від 200 до 650 мм, горизонтальний шпиндель-стіл — від 50 до 450 мм.

Вибір швидкостей вертикального шпинделя здійснюється за допомогою варіаторної коробки швидкостей і має 2 діапазони, по 10 швидкостей у кожному. 1-й діапазон — знижений, має швидкості: 58, 91, 141, 216, 341, 500, 791, 1283, 1866, 3000. 2-й діапазон — підвищений, зі швидкостями: 116, 183, 283, 433, 683, 1000, 1583, 2566, 3733, 6000.

Швидкість обертання горизонтального шпинделя змінюється в діапазоні від 60 до 1800 об./хв і має 12 попередньо встановлених швидкостей.

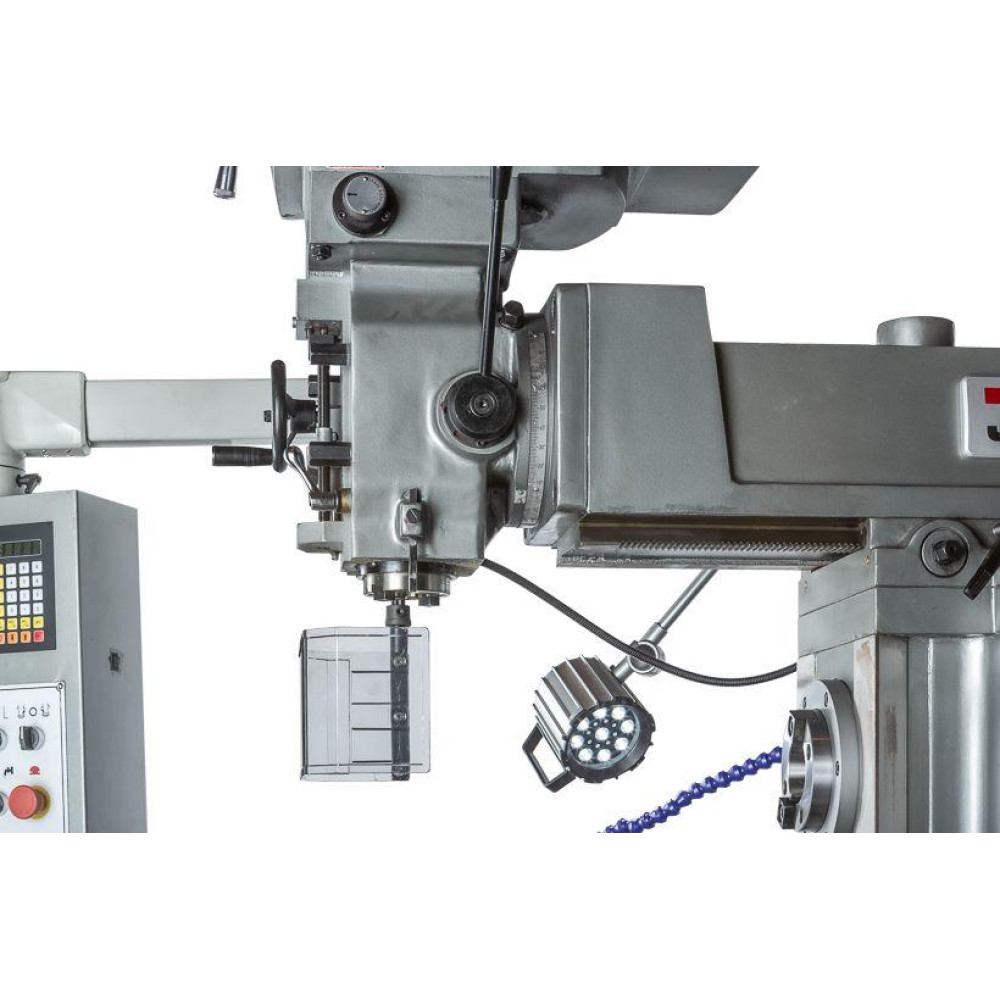

Для зручності роботи фрезерна головка має механізм нахилу вліво або вправо у вертикальній площині на 90°.

Горизонтальний і вертикальний шпинделі мають функцію реверсу.

Для підвищення точності та швидкості оброблення деталей верстат JMD-1463 TSX DRO обладнаний пристроєм цифрової індикації (УЦИ) з дискретністю в 5 мікронів і пристроєм автоматичного подавання за осями X, Y і Z, з приводом від серводу змінного струму максимальним крутним моментом 10 Нм. Піноль шпинделя також має функцію автоматичного подавання з 3 попередньо встановленими швидкостями 0,04/0,08/0,15 мм/об.

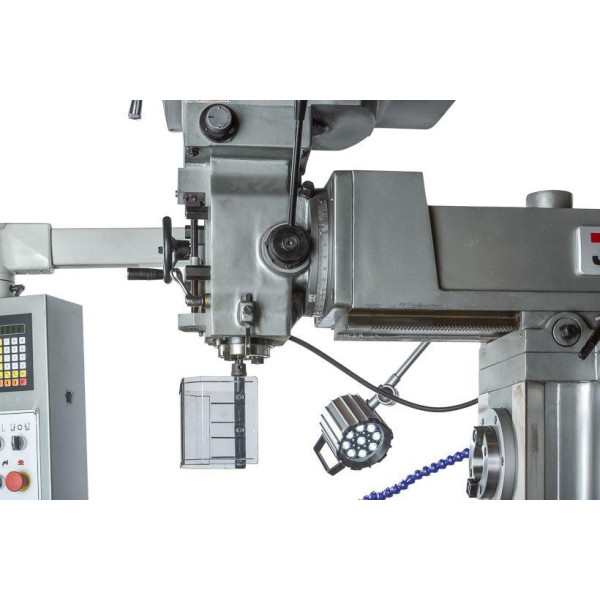

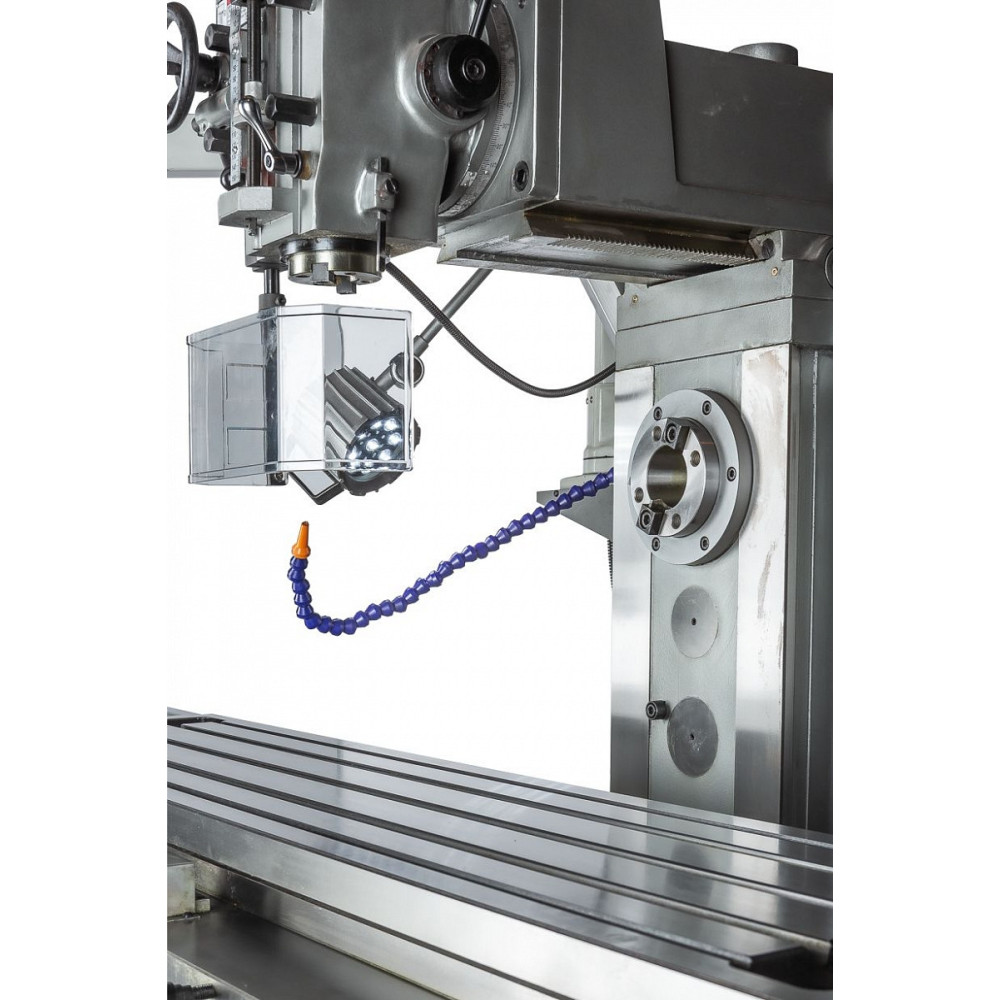

Верстат обладнаний системою подавання СОЖ із помпою потужністю 90 Вт і швидкістю потоку 25 л/хв, має захисний екран із кінцевим вимикачем, лампу освітлення робочої зони та низку інших корисних опцій.

Особливості:

• Вертикальний і горизонтальний шпинделі
• Потужний двигун вертикального шпинделя із широким діапазоном частоти обертання
• Максимальна частота обертання 5000 об./хв для високоякісного оброблення кольорових металів
• Нахил фрезерної головки вліво/вправо ±900
• Мікроподання по осі Z з обмежувачем глибини свердління

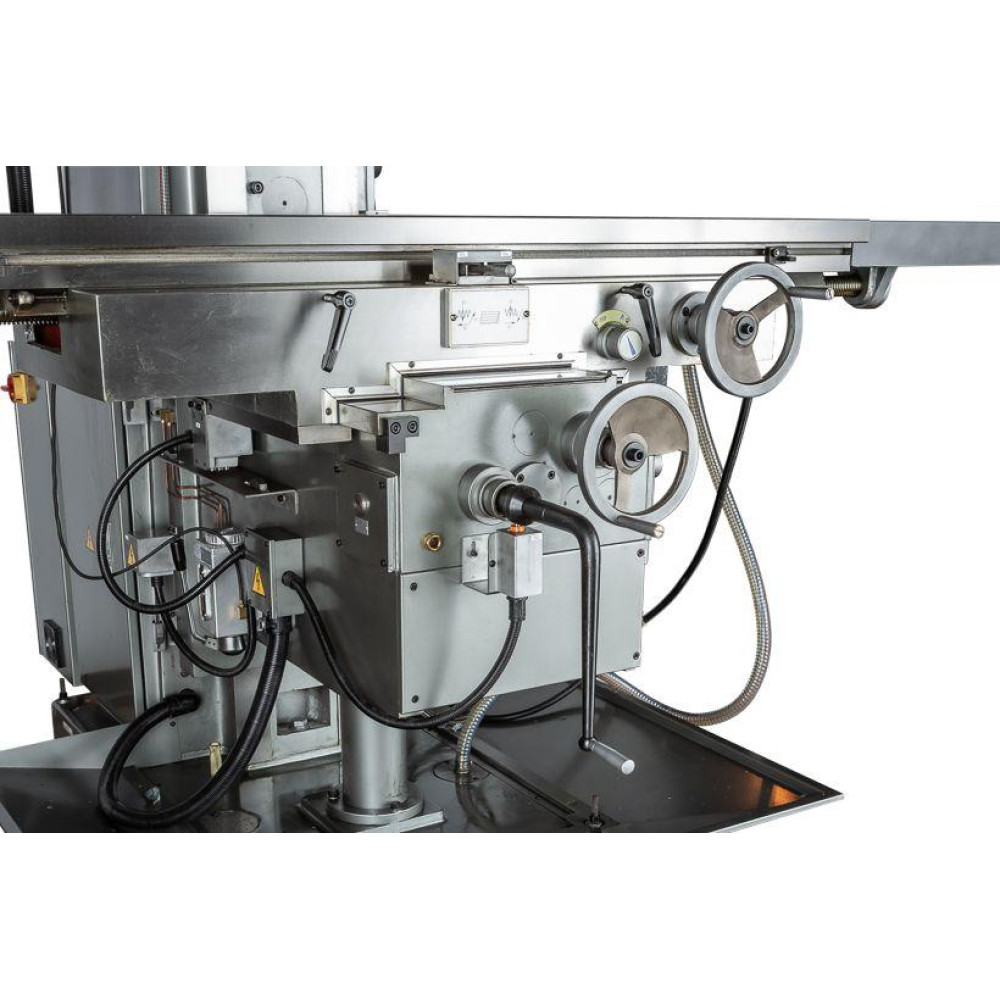

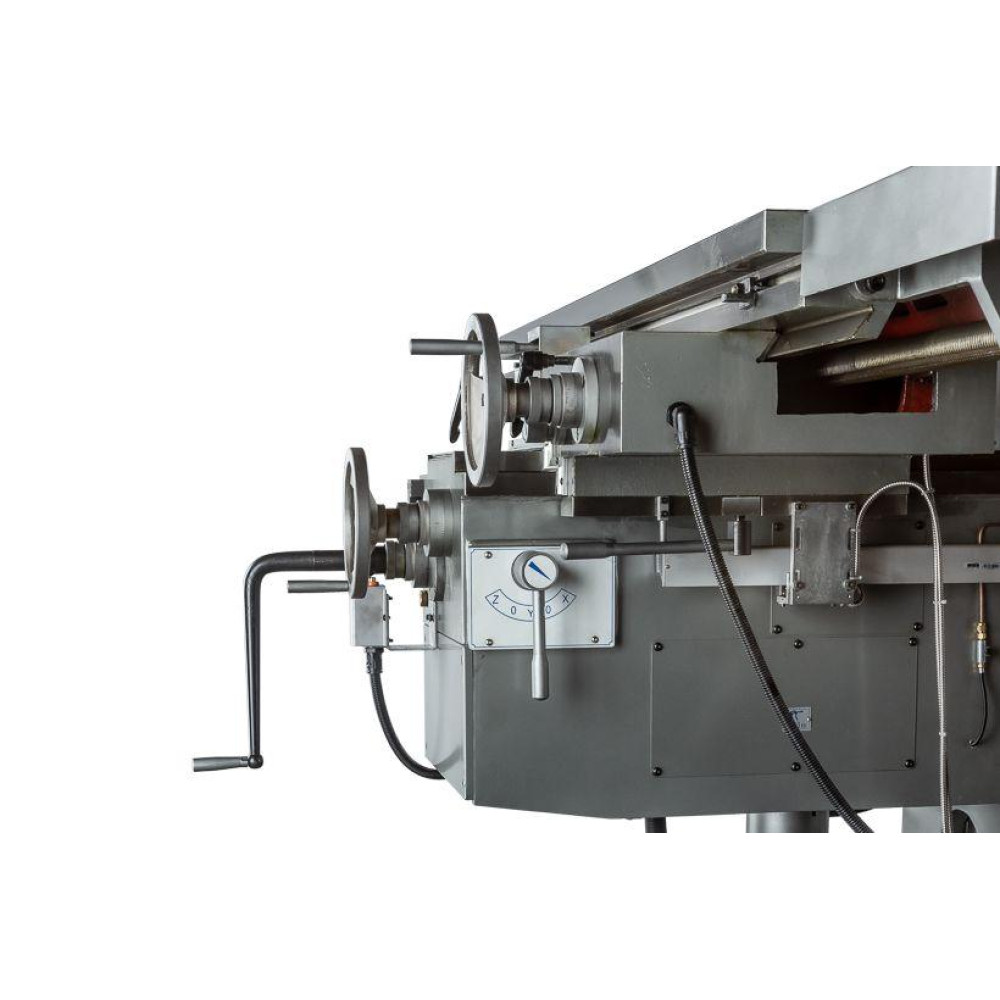

• Автоматичне подавання за осями X, Y, Z приводним серводвигуном із високим крутним моментом

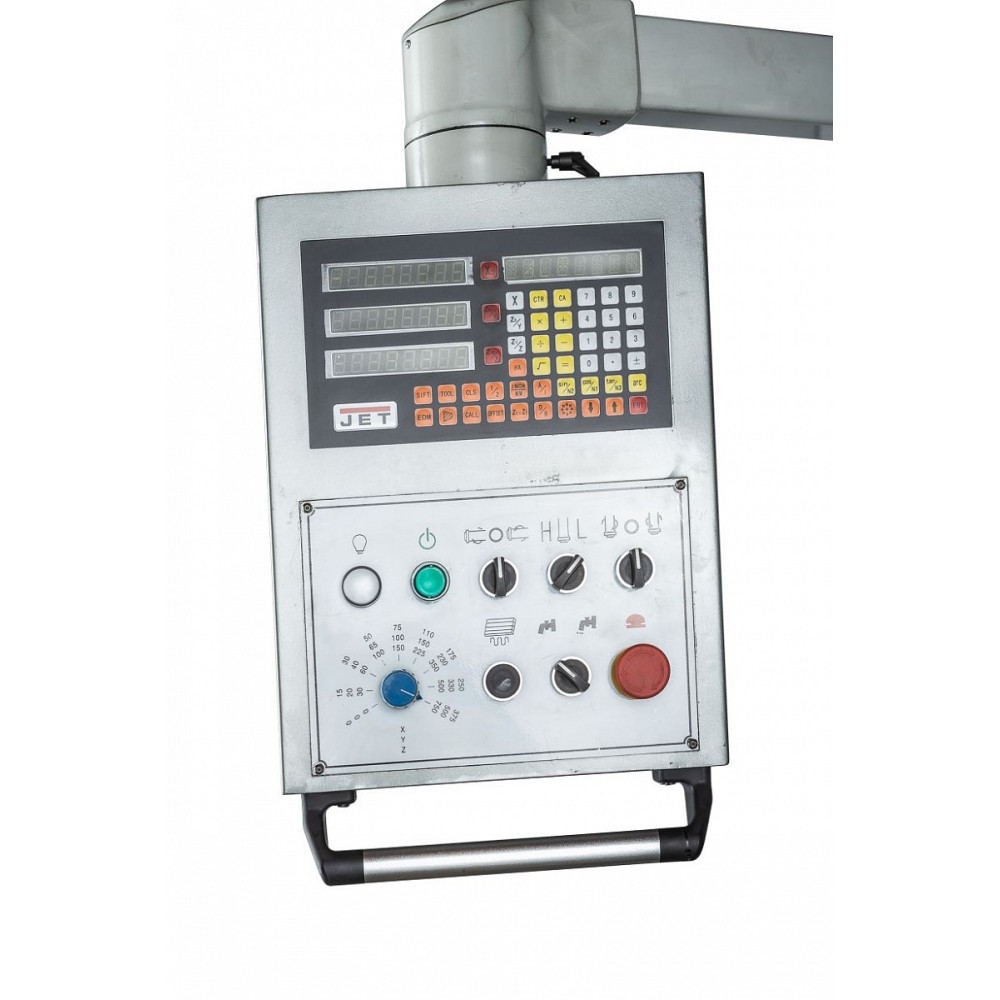

• Центральний пульт оператора з увімкненням реверсу
• УЦІ (пристрій цифрової індикації) за 3 осями, ціна поділки 0,005 мм, похибка ± 1 знак
• Вбудована система підведення СОЖ

Характеристики

Комплектація

• Шомпол М24 – 1шт.
• Оправка ISO50/MK4 — 1 шт.
• Шестигранні ключі 5 і 10 мм
• Оправлення горизонтального шпинделя Ф27мм зі шпонковим пазом — 1 шт.
• Оправлення горизонтального шпинделя Ф32мм зі шпонковим пазом — 1 шт.
• Ріжковий ключ 14-17 — 1 шт.
• Ріжковий ключ 27-30 — 1 шт.
• Ріжковий ключ 36-41 — 1 шт.
• Машинні лещата
• Інструкція з експлуатації
