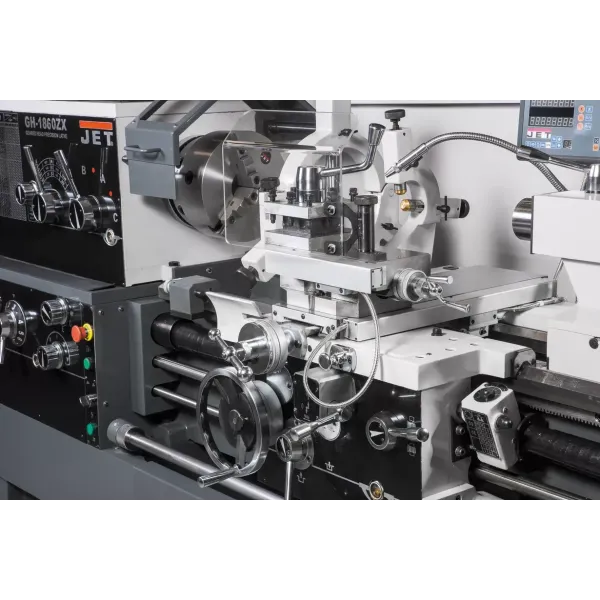

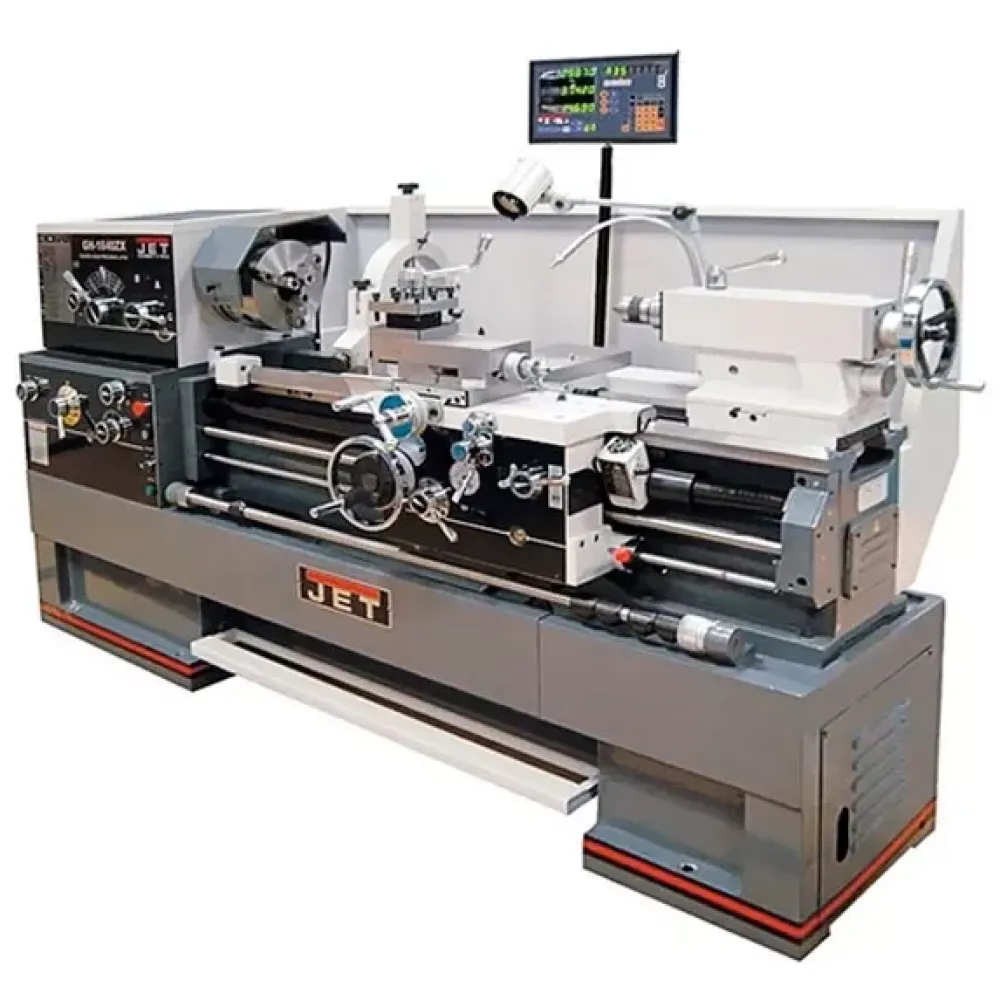

Токарно-гвинторізний верстат JET GH-1860 ZX DRO+RFS+TLSC+TPG 400 В GH-1860ZX

Токарно-гвинторізний верстат JET GH-1860 ZX —  професійний токарний верстат для різання гвинтової різі, підрізання, проточування, оброблення різних металів, сплавів, загартованих виробів, полімерних матеріалів.

Особливості:

• Ексклюзивний протокол вживання, сертифікований допуск;
• Універсальність станка для оброблення конічних і циліндричних виробів, торцевих граней, проточування каналів, різноманіття типів різі;
• Позаду система поздовжнього пересування в прискореному темпі;
• Керувальний вал п'ятипозиційного типу;
• Робочі шестерні виготовлені загартуванням з подальшим шліфуванням;
• Поздовжній супорт змазується олією в автоматичному режимі;
• Шпиндель працює в поштовховому режимі;
• Подавання супортів відбувається автоматично;
• Напрямні верстата загартовані та відшліфовані для плавності ходу;
• Коригування проміжку між напрямною здійснюється за допомогою клинової планки;
• Нарізання різі не потребує заміни шестерні.
• Важка чавунна станина для стійкості станка;
• Автоматичне подавання СОЖ;

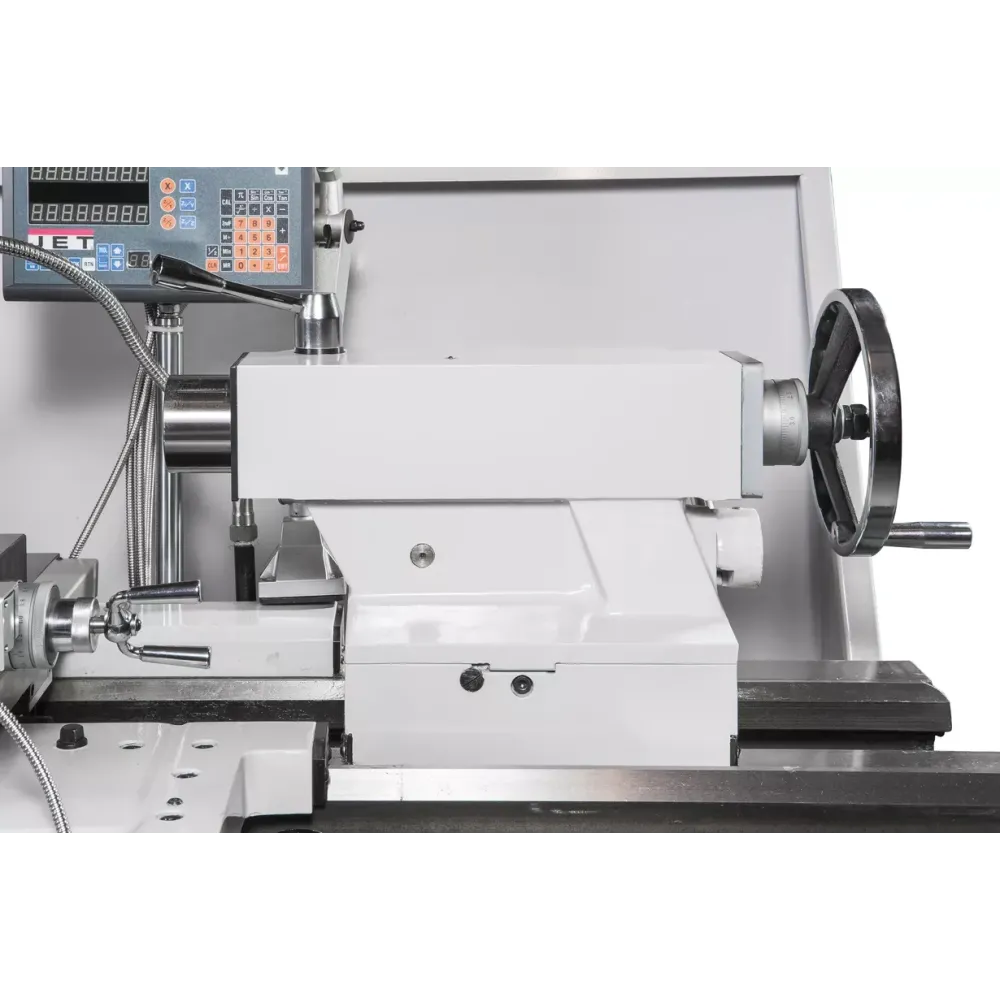

• Швидкий затискач задньої бабки;
• Реверс шпинделя;

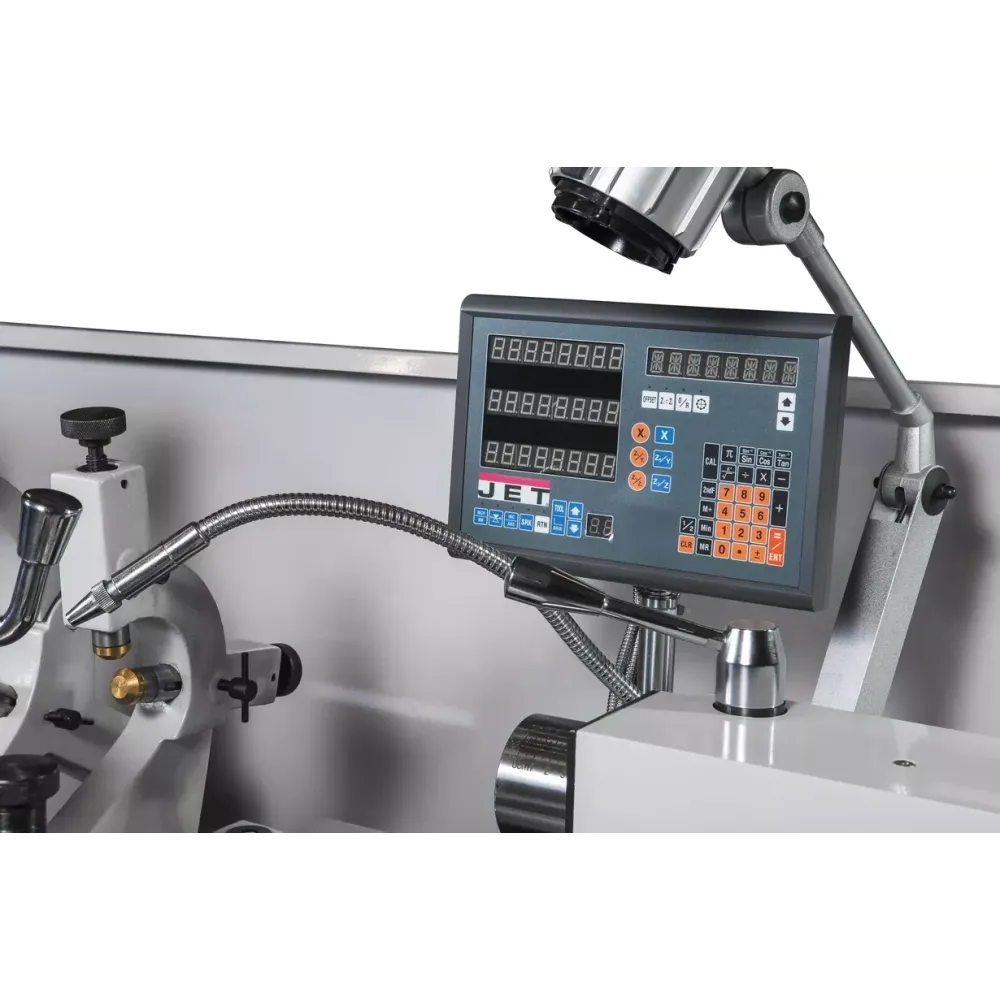

• Пристрій цифрової індикації.

Характеристики

• Матеріал, що обробляється:            метал
• Відстань між центрами:         1524 мм
• Діаметр проходного отвору шпинделя:    80 мм
• Діапазон поздовжнього подавання:     0,06-1,7 мм/об.
• Кількість поздовжніх подачів:         46
• Діапазон поперечного подавання:     0,03-0,85 мм/об.
• Кількість поперечних поач:          36
• Діапазон метричної різі:         0,5-20 мм
• Кількість метричних різей:        24
• Дюймова різь:                          1"5/8 - 72
• Кількість дюймових різей:           61
• Модульна різь:                            0,25 - 10  MP
• Кількість модульних різь:          20
• Діапазон питкової різі:     3-1/4 - 96 DP
• Кількість питкових різі:            45
• Хід пінолі задньої бабки:                               124 мм
• Діаметр обточки на поперечним супортом:       280 мм
• Під'єднання шпинделя:                      Camlock ASA D 1-8"
• Хід поперечного супорту:                      228 мм
• Хід верхнього супорту:                            130 мм
• Діапазон поздовжніх поач0.038 — 2.3 мм/об
• Діапазон поперечних поач0.015 — 0.9 мм/об
• Напруга:                   380 В
• Потужність:                       5,5 кВт
• Потужність насоса СОЖ:    0,09 кВт
• Діаметр токарного патрона:       250 мм
• Кількість швидкостей шпинделя:   12
• Конус шпинделя:                   МК7
• Приєднання шпинделя:  D1-8 (DIN 55029)
• Діаметр обточки над станиною:                460 мм
• Діаметр обточки над знімним містком, gap:   690 мм
• Довжина знімного містка:         310 мм
• Частота обертання шпинделя:   25 - 1800 об./хв.

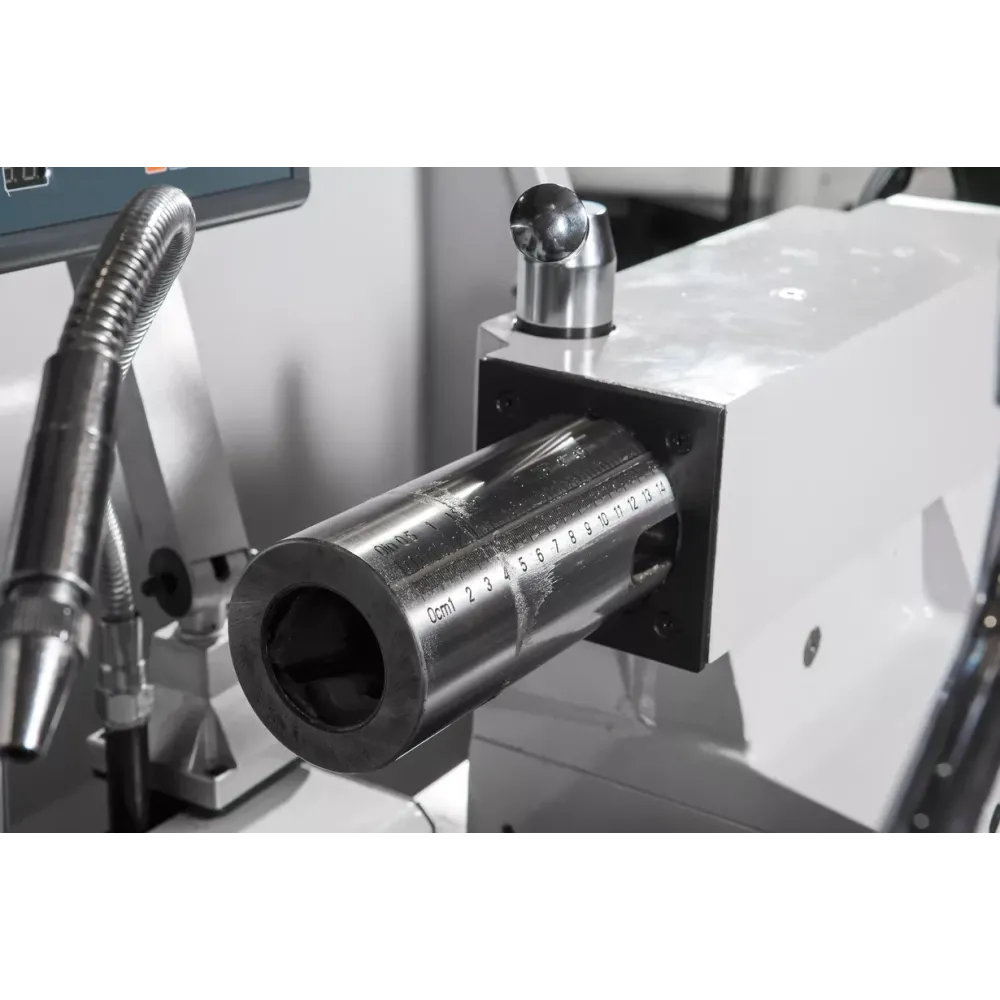

• Конус пінолі задньої бабки:      МК5
• Хід пінолі задньої бабки:        150 мм
• Діаметр пінолі:                          75 мм
• Діапазон нерухомого люнету:   20 - 200 мм
• Діапазон рухомого люнету:       12 - 90 мм
• Об'єм бака СОЖ:                      15 л
• Ширина станини:                  335 мм
• Крок ходового гвинта:                 6 мм
• Розмір різця:                            25x25 мм
• Хід поперечного супорту:       300 мм
• Хід верхнього супорту:           130 мм
• Пришвидшене переміщення поздовжнього супорту:   5 мм/хв
• Пришвидшене переміщення поперечного супорту:    немає
• Вага:          2832 кг
• Габарити верстата (ДхШхВ):    2830х1050х1370 мм
• Гайкати упаковки (ДхШхВ):   300х116х200 см
• Вага в упаковці:    3100 кг

Комплектація

• 3-кулачковий патрон Ø250 мм із прямими/зворотними кулачками
• 4-кулачкова планшайба Ø300 мм
• Планшайба Ø400 мм
• 4-позиційний тримач із фіксатором
• Обертовий упорний центр МК-5
• Упорний центр, що не обертається, МК-5
• Перехідна втулка МК-7/МК-5

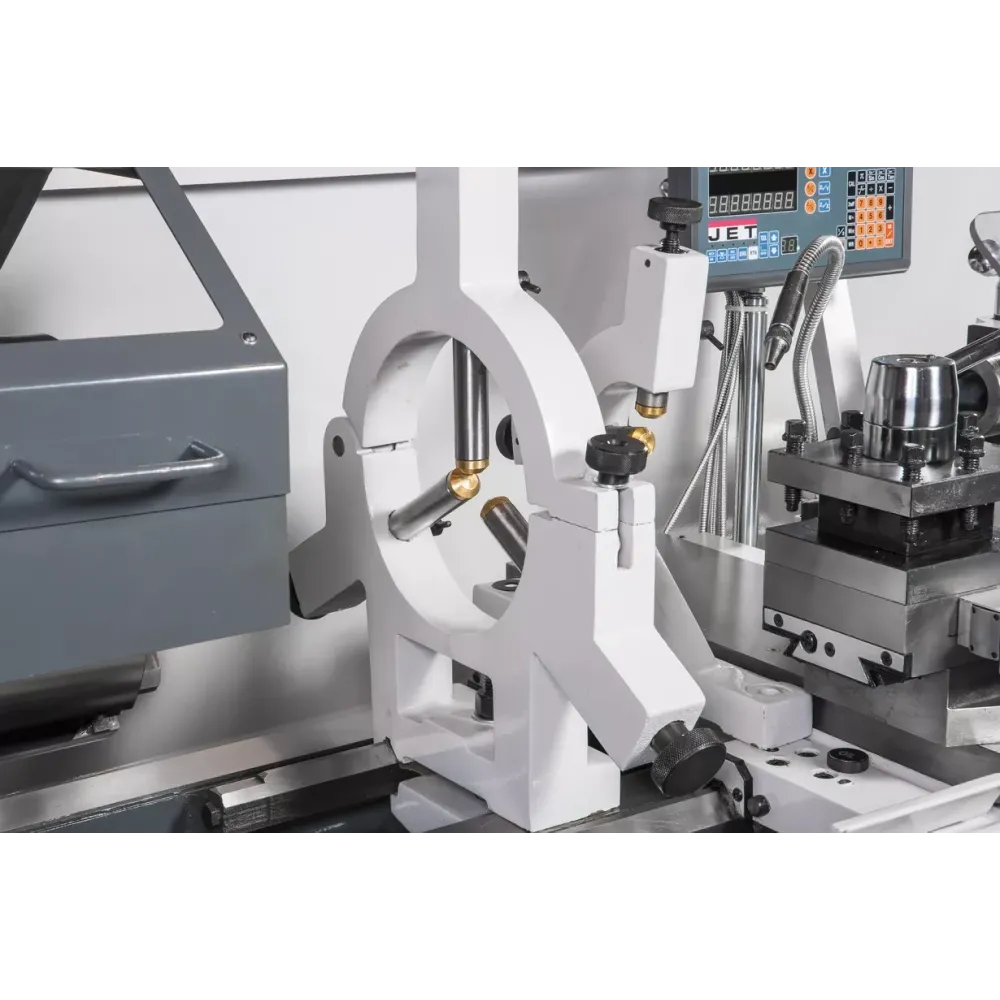

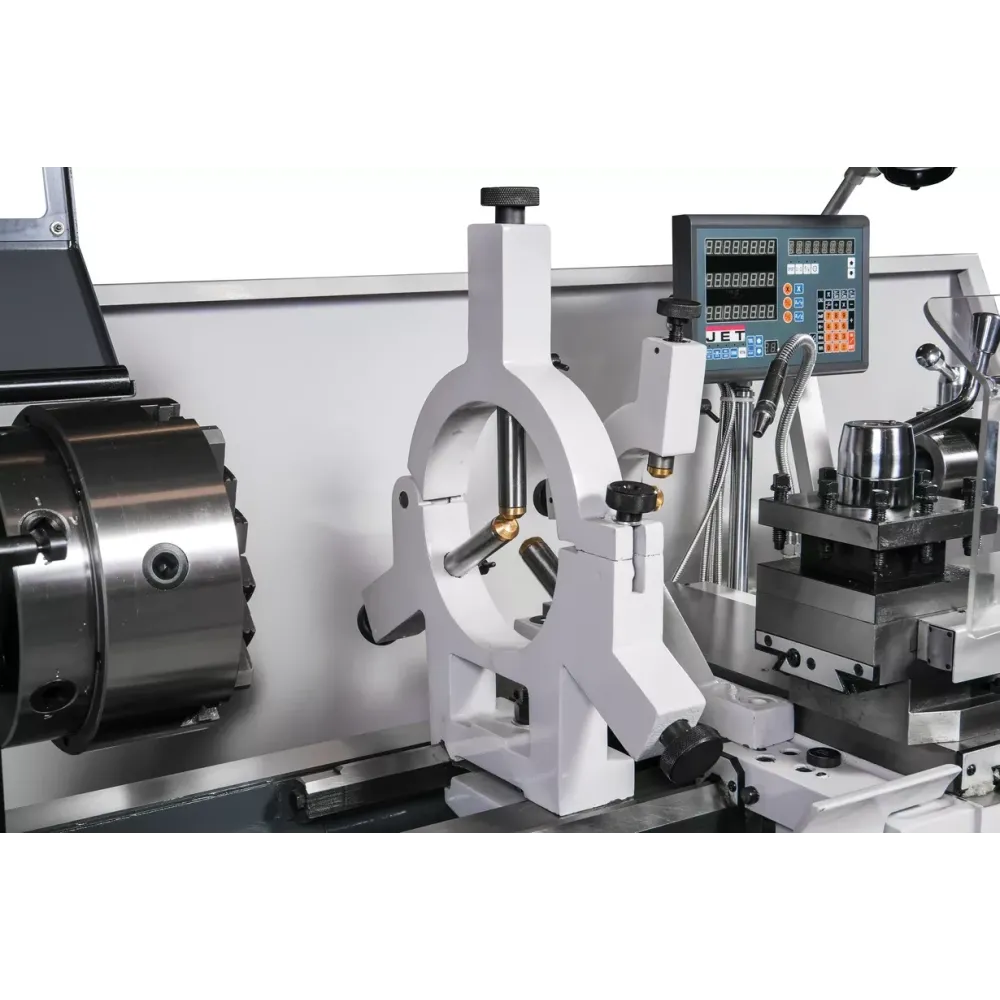

• Рухомий і нерухомий люнети
• Пришвидшене переміщення поздовжнього супорту
• Піддон для збирання стружки
• Задня захисна стінка
• Захисний екран патрона з кінцевим вимикачем
• Захист рецетримача
• Захист ходового гвинта
• Ножне гальмо шпинделя з кінцевим вимикачем
• Ознай по 3 осями, ціна поділки 0,005 мм, похибка ± 1 знак
• Система підведення СКЛАД
• Галогенна лампа місцевого освітлення
• Покажчик різі
• Ключ для 3-кулачкового патрона
• Ключ-різзатримача
• Вал керування з регульованими кулачками (вимкнення поздовжнього подавання)
• Концевий упор поздовжнього переміщення
• Ящик з інструментом
• Посібник з експлуатації
• Комплект віброопор
