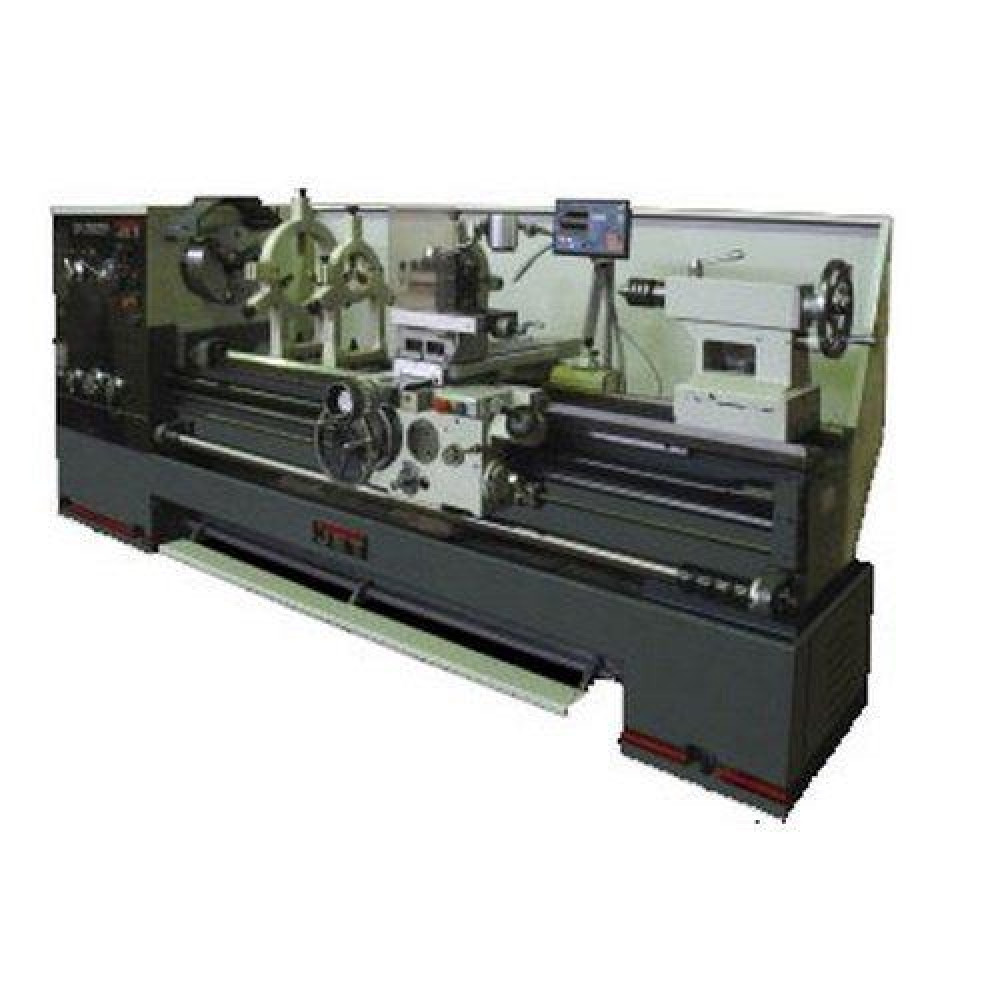

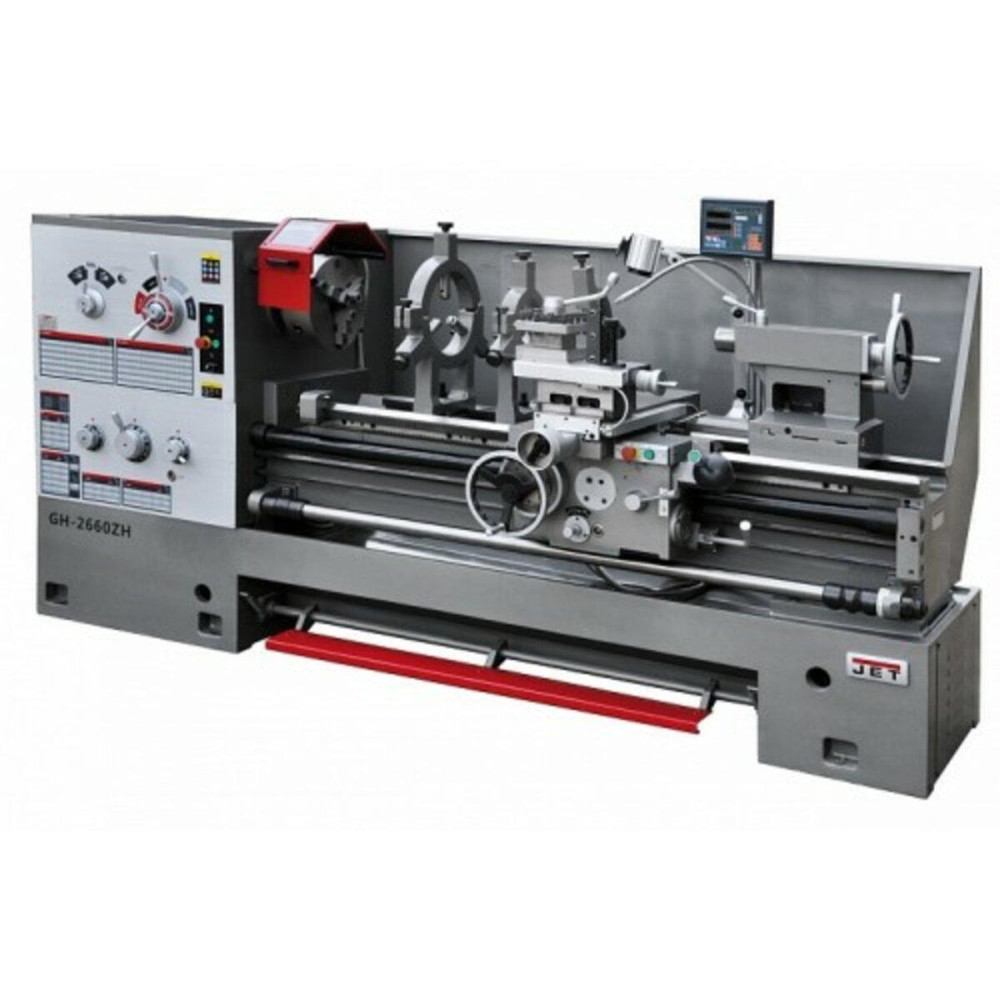

Токарно-гвинторізний верстат JET GH-2660-ZH DRO+RFS GH-2660-ZH

Токарний верстат JET GH-2660ZH DRO створений спеціально для виконання найскладніших токарних робіт, забезпечує максимально можливу точність і якість оброблення заготівок.

Верстат JET GH-2660ZH DRO призначений для роботи з досить великими заготовками. Максимальна відстань між його центрами становить 1530 мм. Діаметр обточки над станиною — 660 мм, а максимальний діаметр обертання — 870 мм.  Прохідний отвір шпинделя також вражає розмірами — 105 мм, що робить роботу з такими довгомірними деталями, як-от пруток, набагато легшою.

Токарний верстат JET GH-2660ZH DRO має широкий діапазон швидкостей — у 12 позицій від 36 — 1600 мм/об, що забезпечує якісне оброблення різних типів металів. Механізми коробки передач, подавання та привод супорта працюють у олійній ванні, що дає змогу верстату слугувати безвідмовно впродовж довгого часу.

Токарний верстат JET GH-2660ZH DRO обладнаний найпотужнішим двигуном, який і робить можливим успішне виконання численних токарних завдань. Вхідна потужність становить 12,0 кВт, а вихідна 7,5 кВт.

Габарити цього верстата відповідають можливостям і становлять — 3000х1100х1450 мм,  його порівняно невелика маса — 3565 кг.

Стандартне виготовлення Масивна станина із сірого чавуну; Трикулачковий патрон Ø 325 мм із прямими/зворотними кулинками; 4-кулачкова планшайба Ø 400 мм; Кріпильна плита Ø 630 мм; Планшайба Ø 250 мм; Чотирипозиційний різцітримач із функцією швидкого переміщення; Обертовий упорний центр MK-5; Спросний центр MK-5; Перехідна втулка Ø 113/MK-5; Рухомий і нерухомий люнети; Піддон для збирання стружки; Задня захисна стінка; Ножне гальмо шпинделя з кінцевим вимикачем; Пристрій підведення СОЖ; Галогенна лампочка місцевого освітлення; Вал керування з 5 регульованими кулинками (вимкнення поздовжнього подавання); Концевий упор поздовжнього переміщення з точним настроюванням; Захист патрона з кінцевим вимикачем; Регульовані основи; Посібник з експлуатації та список запасних частин із сертифікатом відповідності Євросоюзу CE; Інструмент для обслуговування; Пристрій цифрової індикації по 3 осями.

Особливості

• Передня бабка з механічними муфтами для плавної зміни напрямку обертання під час нарізування різі;
• Механізм плавного пуску захищає двигун і збільшує термін експлуатації приводу та ременя;
• Зручне керування поздовжнім і поперечним подаванням за допомогою джойстика з кнопкою прискореного переміщення;
• Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606);
• Загартована та відшліфована станина з призматичними напрямними із сірого чавуну;
• Знімний містик станини;
• Механізми коробки передач, подавання та привод супорту працюють у олійній ванні;
• Загартовані и відшліфовані шестерні у передній бабці та коробці передач;
• Регулювання проміжків напряжувальних за допомогою клинових планок;
• Напрямна станини з накладками з Turcite-B;
• Централізована система подавання мастила поздовжнього супорту;
• Регульована муфта подавання;
• Задня бабка з регулюванням для обточування конусів;
• Піноль задньої бабки та маховик токарно вінторізного верстата мають шкалу для точного встановлення.

Характеристики

• Ø обточки над станиною:                        660 мм
• Макс. Ø обертання (знімний містк):   870 мм
• Ø обточки над поперечним супортом: 420 мм
• Довжина знімного містка:                       240 мм
• Відстань між центрами:                1530 мм
• Прохідний отвір шпинделя:          105 мм
• Конус шпинделя:                         Ø113 мм 1:20
• Приєднання шпинделя:        Camlock D1-8 (DIN 55029)
• Діапазон швидкостей:                   12 36 - 1600 мм/об
• Поздовжнє подавання:                    0,028-2,52 мм/об
• Поперечне подавання:                     0,012-1,07 мм/об
• Метрична різь:                    22 1-14 мм/об
• Дюймова різь:                         25 28-2 TPI
• Живча різь:                          24 56-4 DP
• Модульна різь:                       18 0,5-7 MP
• Пришвидшене перемещення поздовжнього супорту:  4,5 м/хв
• Пришвидшене перемелення поперечного супорту:   2,0 м/хв
• Максимальний розмір інструмента:       25x25 мм
• Хід поперечного супорту:                        310 мм
• Хід верхнього супорту:                              145 мм
• Хід пінолі задньої бабки:                          150 мм
• Діаметр пінолі задньої бабки:                  75 мм
• Конус пінолі задньої бабки:                       Mk-5
• Робочий діаметр непідвожного люнету:    100-240 мм
• Робочий діаметр підвжевого люнету: 20-100 мм
• Відстань між напрямними: 405 мм
• Ширина поперечного супорту:          135 мм
• Габаритні розміри (ДхШхВ):          3000х1100х1450 мм
• Вихідна потужність: 7,5 кВт/S1 100%
• Вхідна потужність:   12,0 кВт/S6 40%
• Габарити верстата:       3000х1100х1450 мм;
• Маса:                        3565 кг.
