Фрезерный лифт JET JRMLS-1 (298х235х270 мм, ход 80 мм)

JET JRMLS-1 — надежное и удобное устройство для точного позиционирования фрезы при работе с фрезерным столом. Этот лифт обеспечивает плавное и точное вертикальное перемещение инструмента, что гарантирует высокое качество обработки и максимальный контроль над процессом.

Преимущества JET JRMLS-1:

• Прочный корпус обеспечивает долговечность и устойчивость конструкции при интенсивной эксплуатации.

• Точный ход 80 мм позволяет легко и точно регулировать глубину фрезерования для любых задач.

• Компактные размеры делают лифт удобным для установки и использования на различных типах фрезерных столов.

• Плавное и надежное управление позволяет добиться идеальной точности при работе с деталями любой сложности.

• Удобная конструкция упрощает замену и настройку инструмента, экономя время оператора.

JET JRMLS-1 — незаменимый помощник для мастеров, ценящих качество и точность в каждом миллиметре обработки.

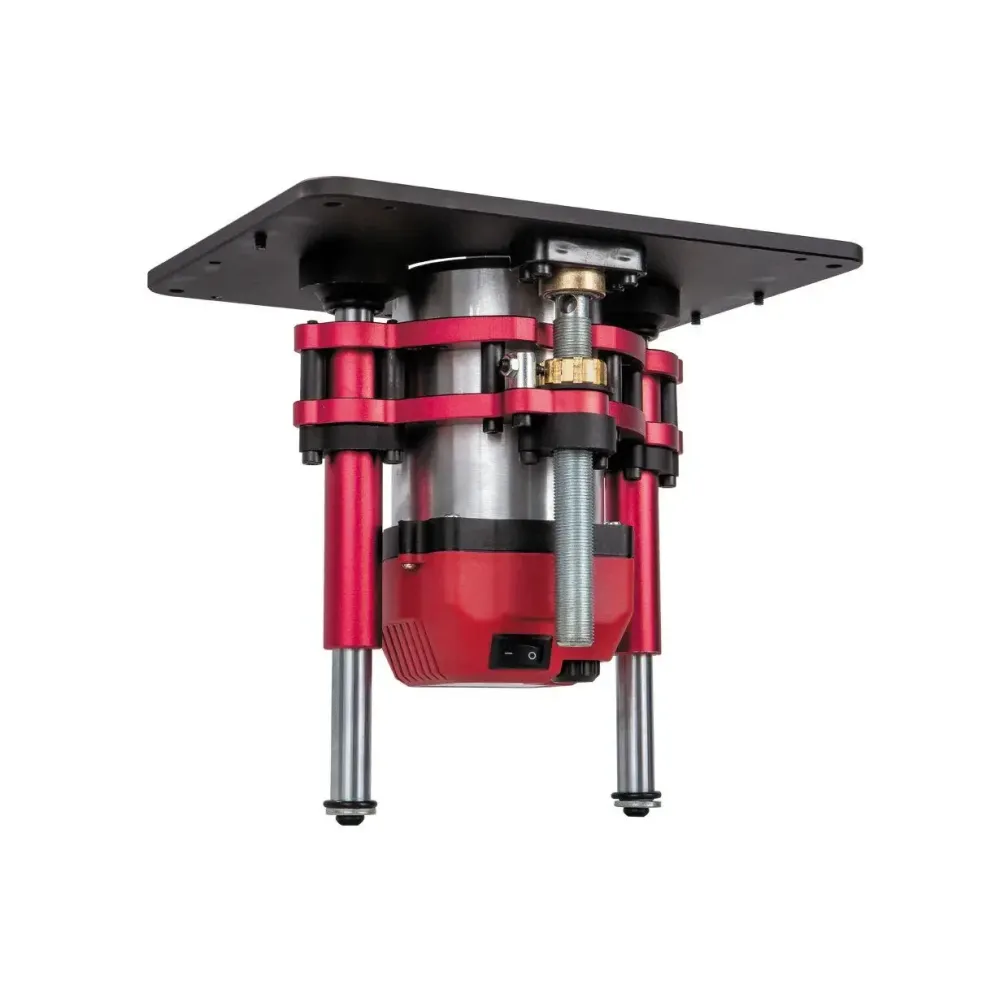

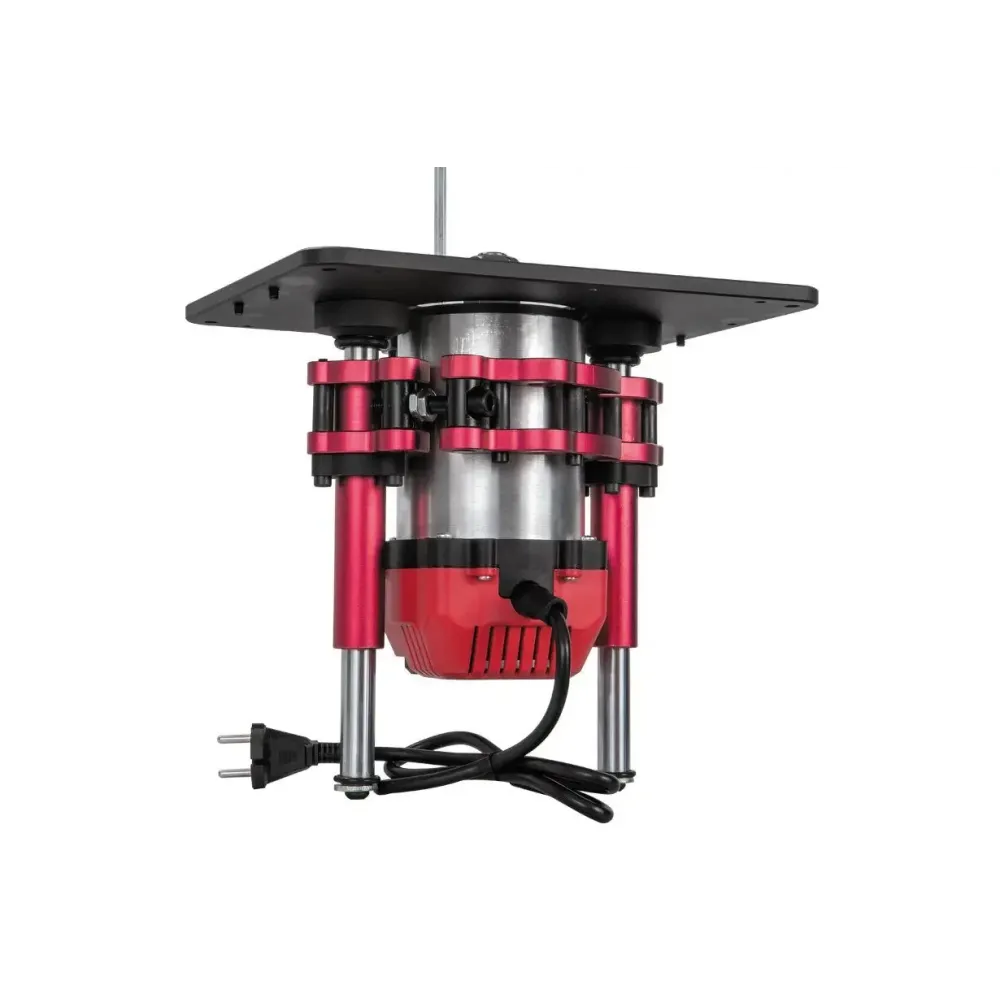

Фрезерный лифт JET JRMLS-1 - крепежная пластина с механизмом подъема и опускания для установки в стол фрезерного мотора JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм.

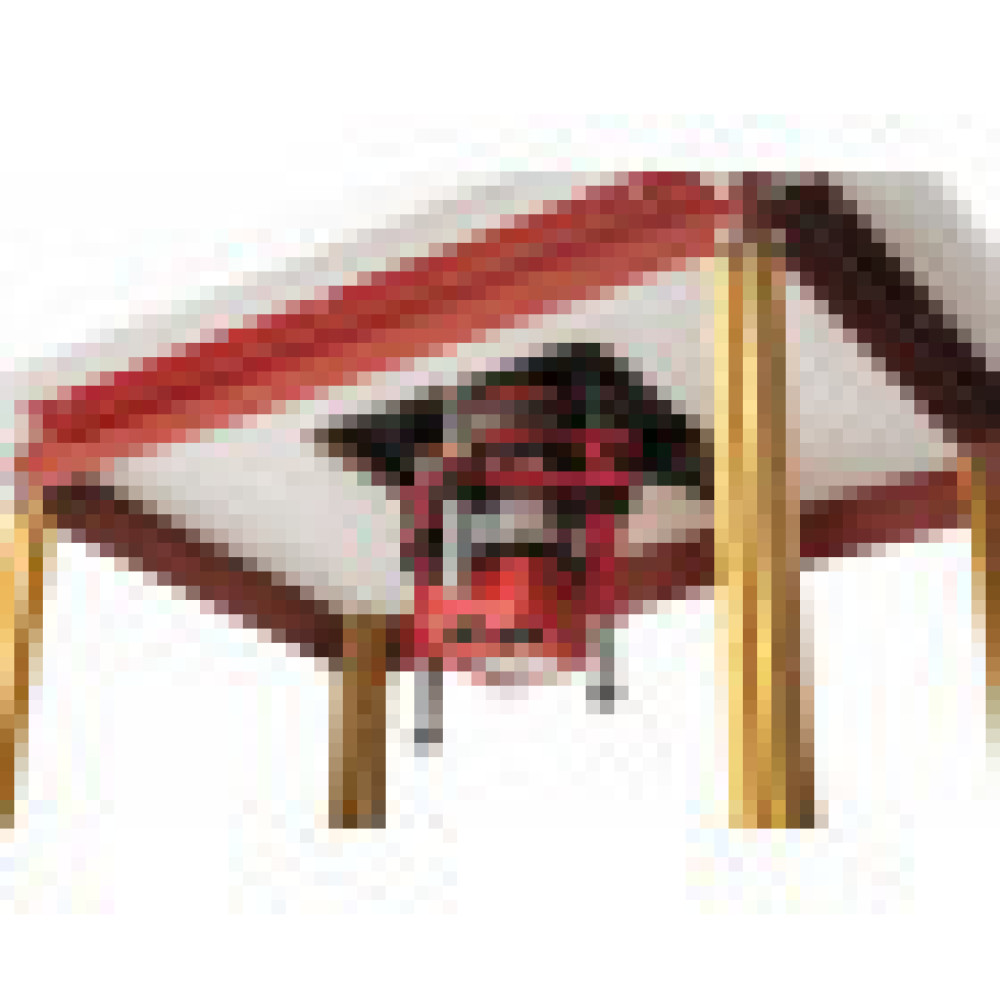

Для монтажа устройства в поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты.

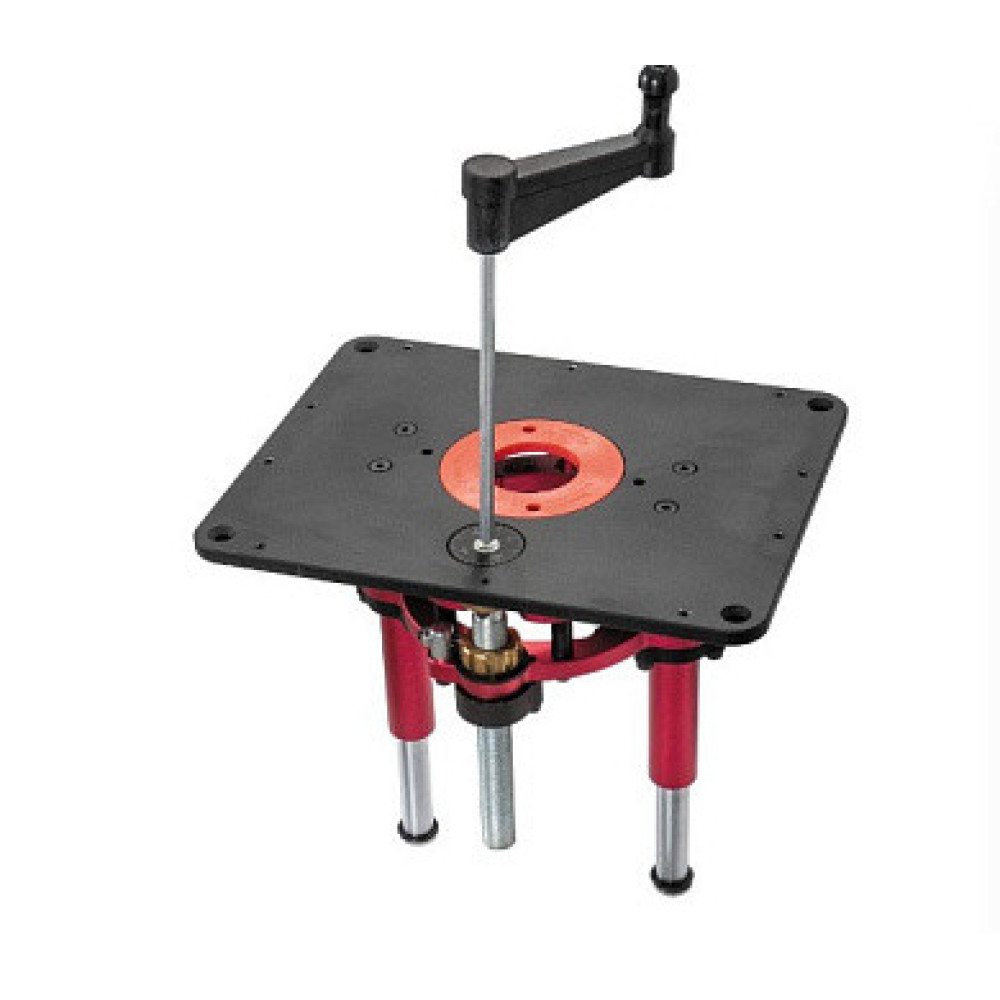

С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм. Ходовой винт оборудован гайкой, играющей роль концевого упора; она вращается от руки, после ослабления стопорного винта.

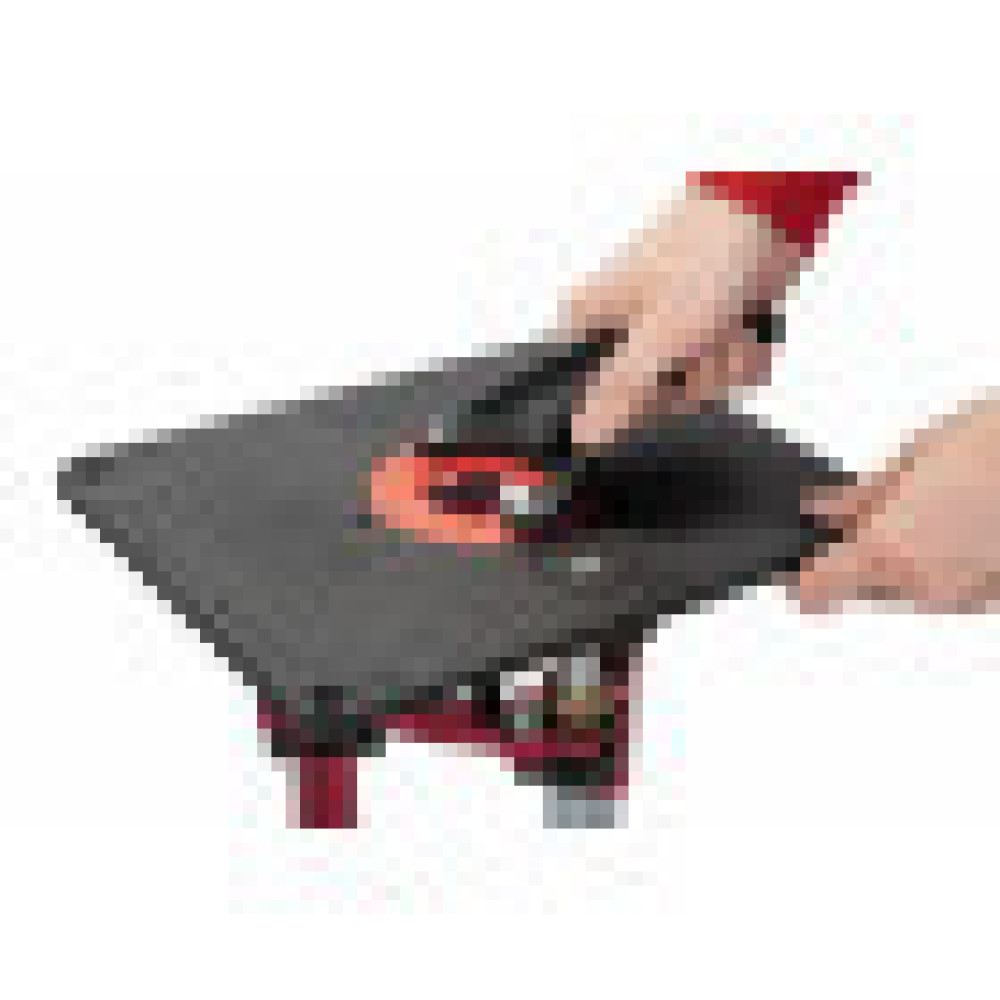

Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить на другое.

Характеристики

• Размеры (ДхШхВ):  298х235х270 мм
• Размеры монтажной пластины (ДхШхВ):   298х235х10 мм
• Диаметр зажима для фрезерного мотора:   98-107 мм
• Ход шпинделя (подъем):     80 мм
• Диаметр отверстия стола под проставочное кольцо:  98,3 мм
• Внешний (внутренний) диаметр проставочного кольца:  98,3 (50,8) мм
• Габариты упаковки (ДхШхВ):  30х25х28 см
• Масса:   4,8 кг

Особенности

• Подъем/ опускание фрезерного двигателя съемной рукояткой
• Угловая шкала для контроля высоты подъема
• Регулируемый концевой упор верхнего положения
• Съемная вставка-кольцо в установочную площадку
• Регулировочные винты для установки площадки заподлицо с поверхностью стола
