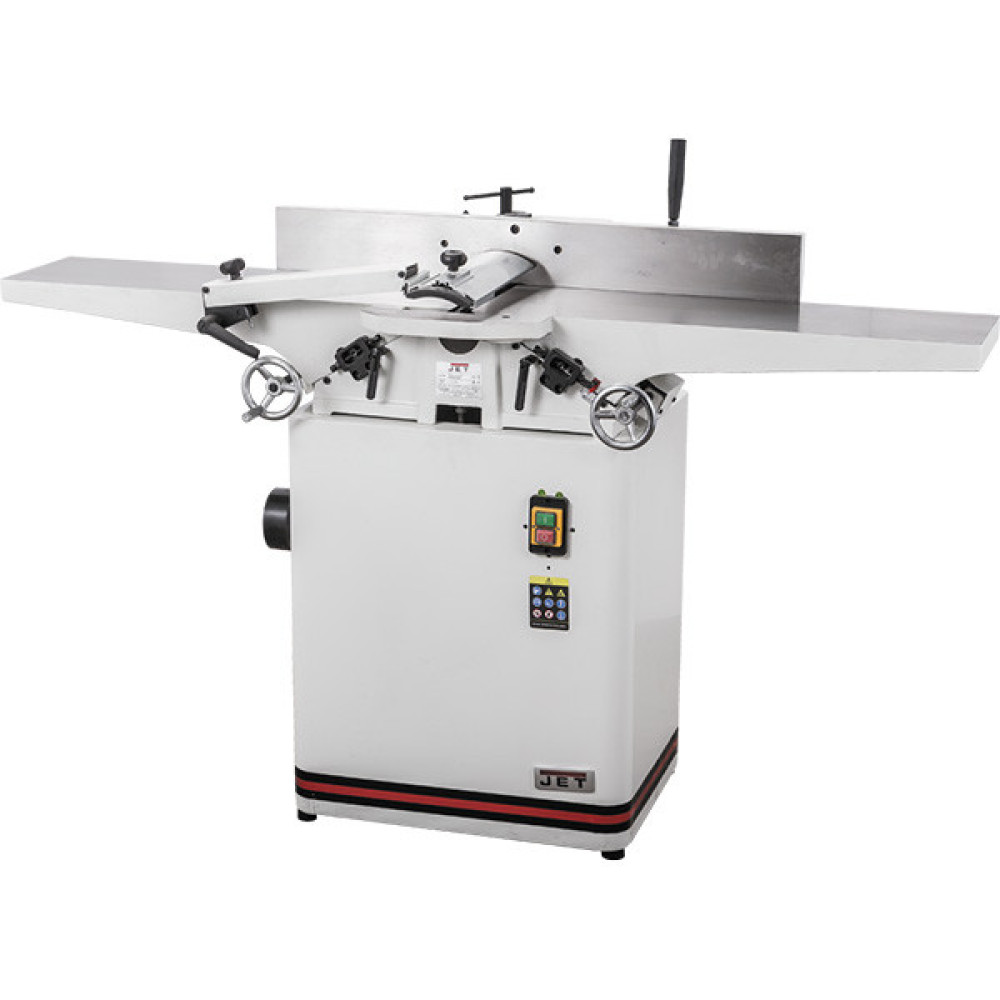

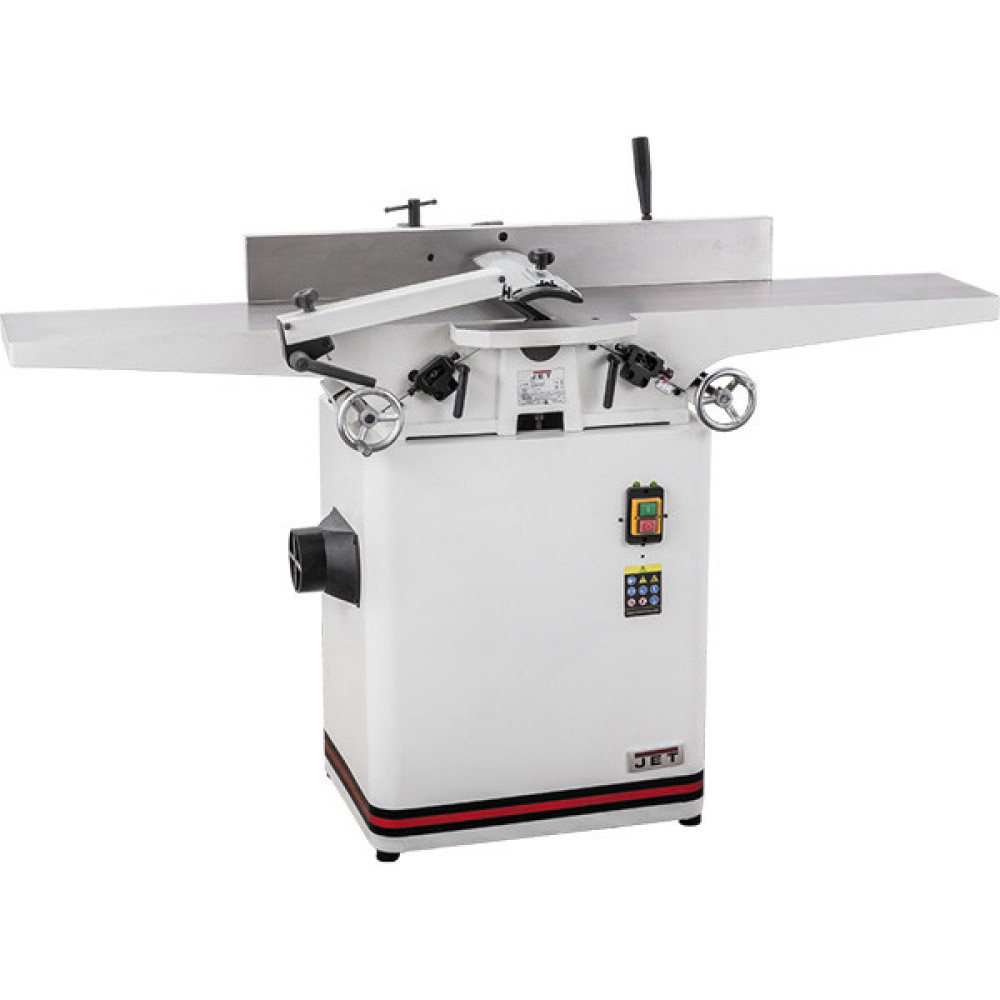

Фуговальный станок JET JJ-8-M 230В 2.1/1.5кВт JJ-8-M

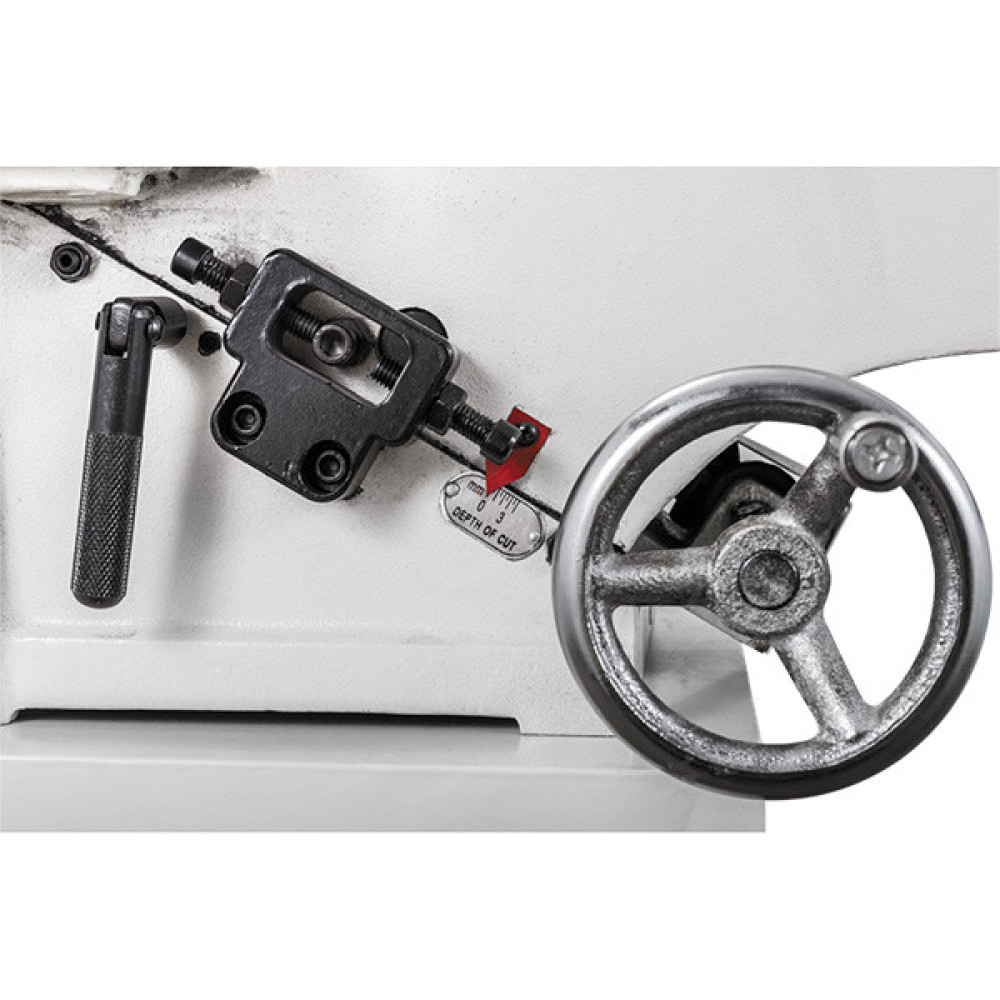

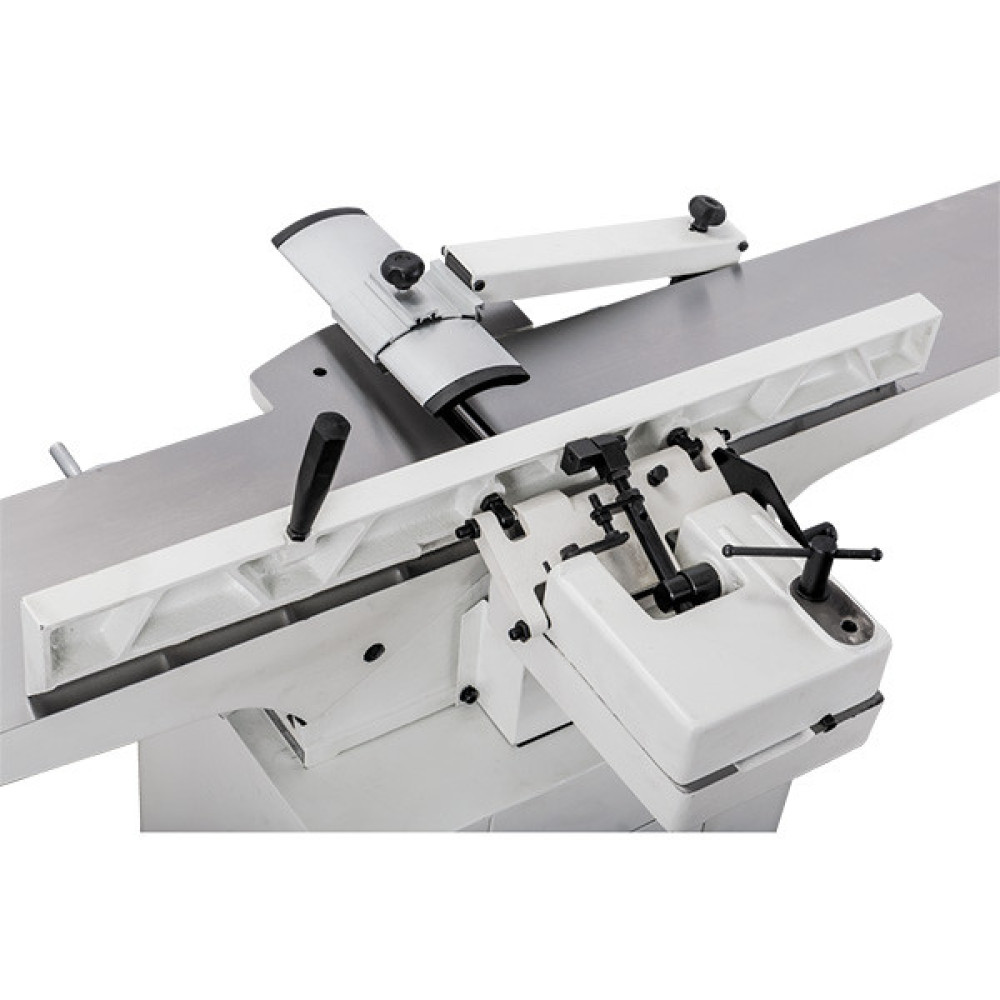

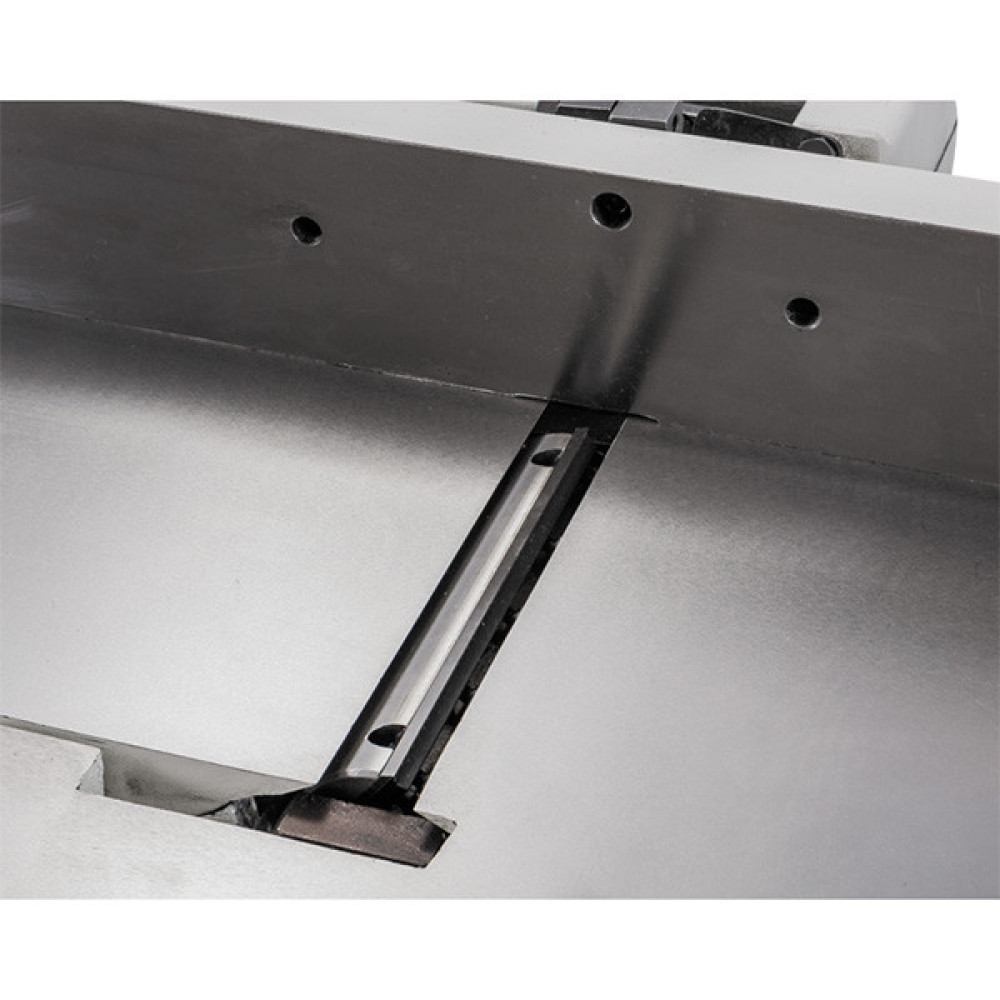

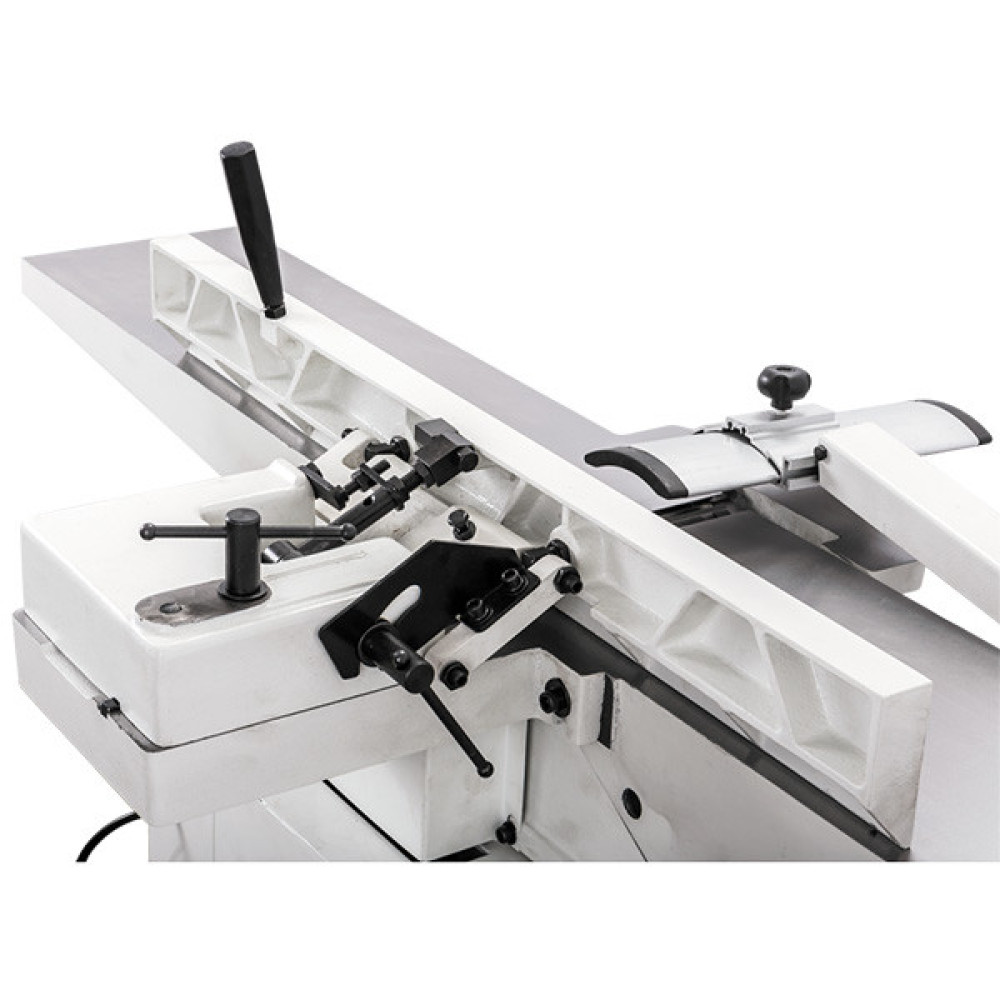

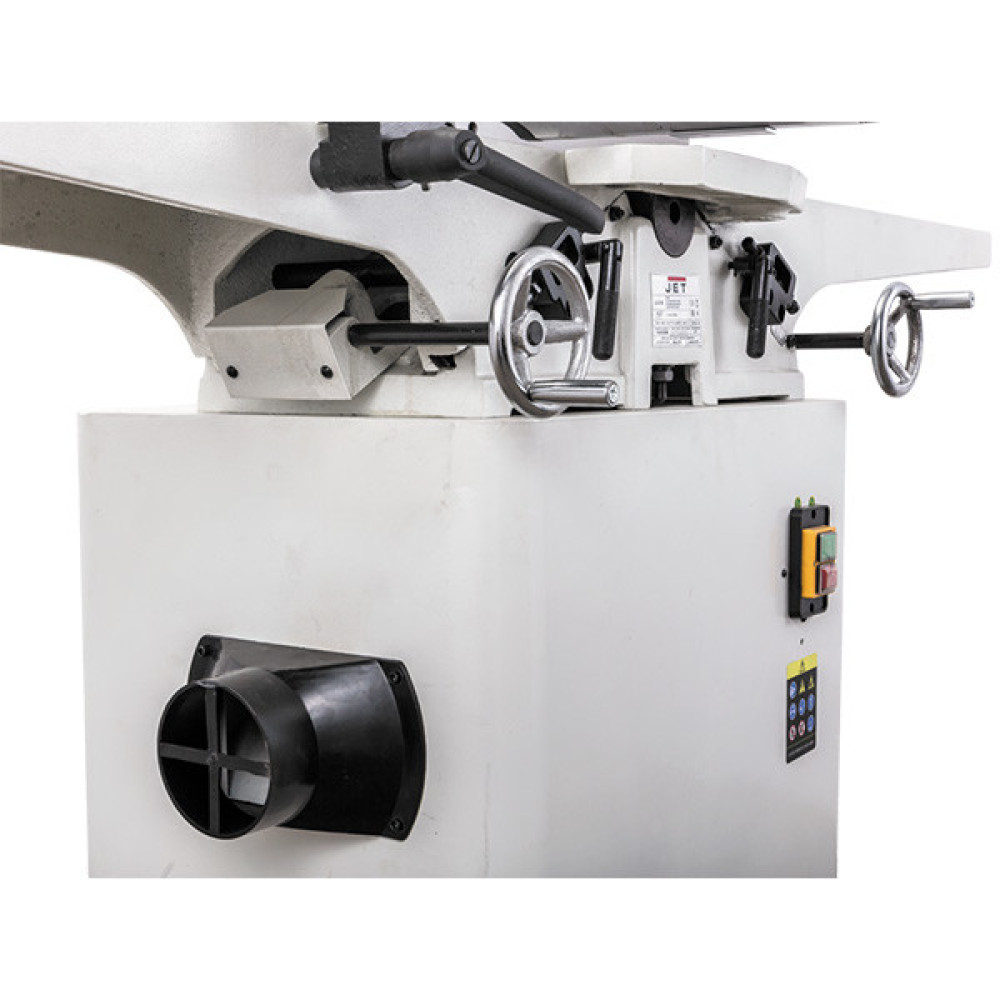

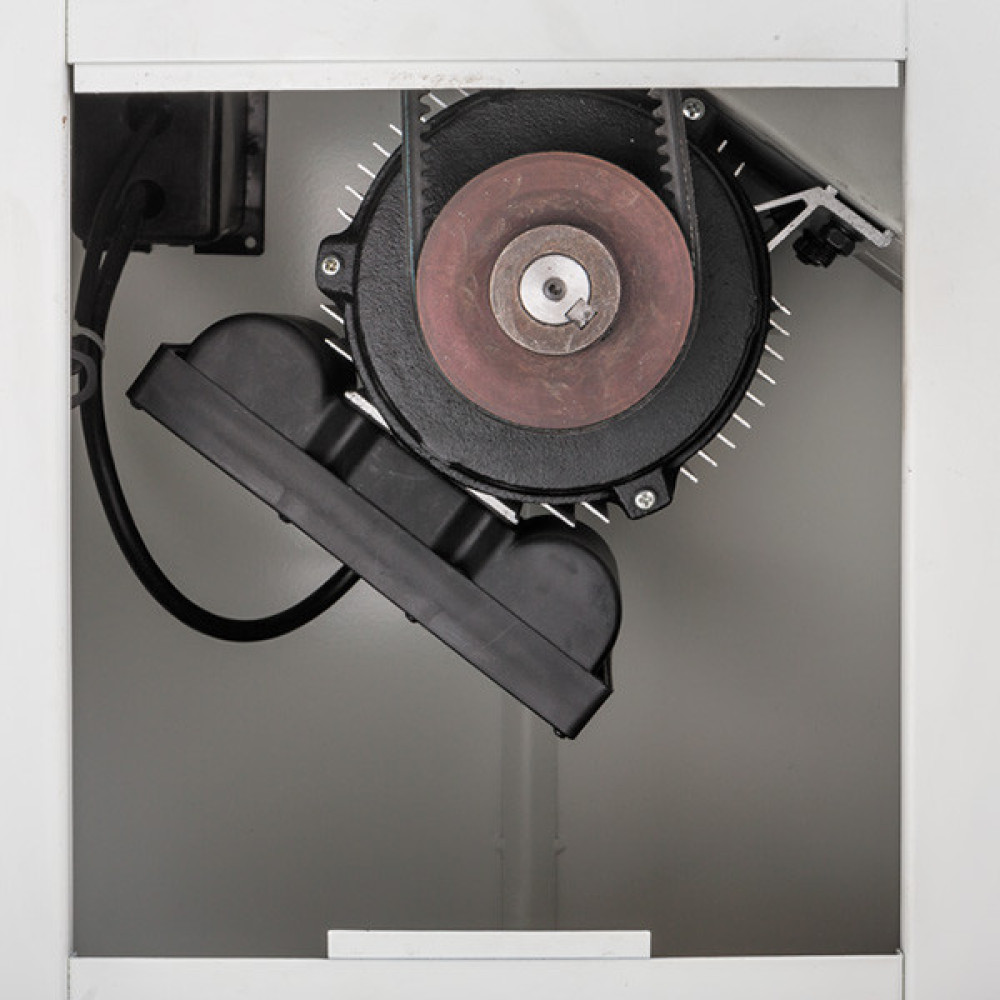

JJ-8-M — фуговальный станок с шириной строгания 200 мм и длинными чугунными столами, предназначенный для любительского применения. По компоновке и устройству он повторяет профессиональные модели Jet, что делает его таким же точным и удобным в работе. Конструкция состоит из двух частей. В нижней (она играет роль тумбы-подставки) однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания станка при наладочных операциях. Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом. Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер и ассортимент такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.

Отличительные особенности:

• Регулировка глубины строгания
• Регулируемый фуговальный упор
• Регулируемое ограждение ножевого вала
• Фуговальные столы из чугунного литья
• Фуговальный упор из чугунного литья

Характеристики:

Напряжение:     230 В

Потребляемая мощность:     2.1 кВт

Глубина строгания при фуговании за один проход:    0 - 3 мм

Количество ножей:    3

Габаритные размеры (Д х Ш х В):      1540 x 700 x 1050 мм

Диаметр штуцера стружкоотсоса:      100 мм

Угол наклона фуговального упора:     -45º - 0 - 45º

Максимальная ширина заготовки при фуговании:    200 мм

Диаметр строгального вала:      65 мм

Вес:      142 кг

Размер ножей:      205 х 19 х 3 мм

Размер фуговального стола:     1530 х 230 мм

Частота холостого хода:           4400 оборотов в минуту

Размеры фуговального упора:    850 х 104 мм
