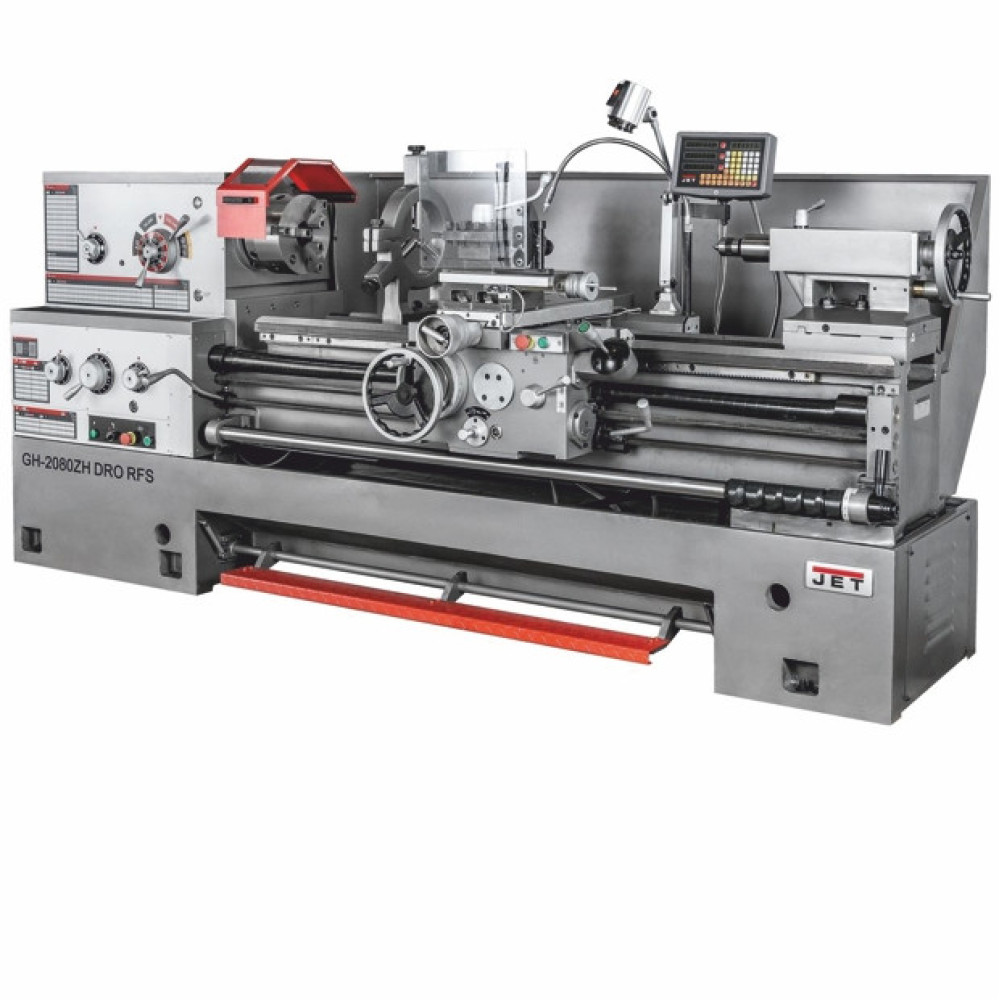

Токарно-винторезный станок JET GH-2080 ZH DRO серии ZH Ø500мм GH-2080-DRO

Токарно-винторезный станок JET GH-2080 ZH DRO — промышленная точность и мощность в тяжелом исполнении

Модель JET GH-2080 ZH DRO — это высокоточный токарно-винторезный станок серии ZH, предназначенный для тяжёлых условий эксплуатации. Диаметр обработки над станиной 500 мм делает его идеальным решением для работы с крупными деталями на производстве, в ремонтных цехах и механических мастерских.

Преимущества, которые определяют профессиональный выбор:

• Диаметр обработки Ø500 мм. Позволяет обрабатывать габаритные заготовки с высокой точностью.

• Промышленный уровень мощности. Надёжный привод и жёсткая конструкция обеспечивают стабильную работу даже под серьёзной нагрузкой.

• Цифровая индикация DRO. Система измерения положений упрощает контроль размеров и ускоряет процесс настройки, исключая ошибки.

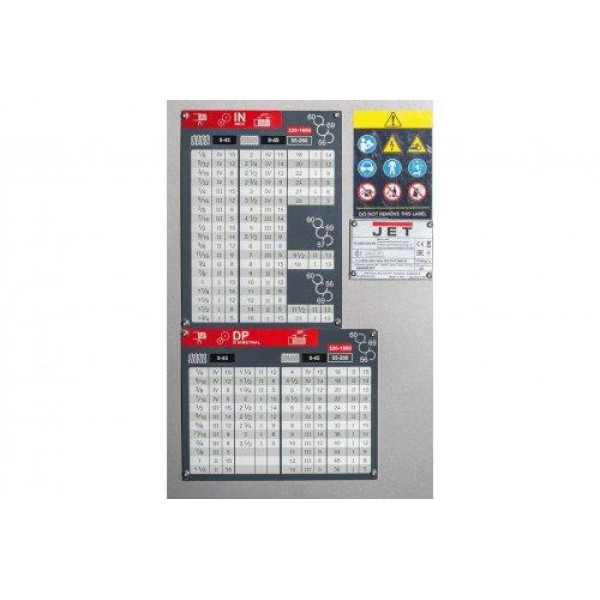

• Широкие возможности резьбонарезания. Станок оснащён универсальным резьбонарезным механизмом для метрической, дюймовой, модульной и питчевой резьбы.

• Повышенная жёсткость и точность. Станина с усиленным рёберным литьём исключает деформации и вибрации во время резания.

• Готовность к длительной работе. Надёжные компоненты и система охлаждения позволяют использовать станок в условиях многосменного производства.

JET GH-2080 ZH DRO — это выбор специалистов, которым важно качество обработки, стабильность и долговечность оборудования. Максимум возможностей для точной и тяжёлой токарной обработки.

Универсальный токарно-винторезный станок GH-2080 ZH DRO обрабатывает заготовки диаметром до 500 мм при обточке над станиной (до 700 мм при снятии gap-мостика, но с ограничением по длине в 240 мм), до 310 мм над поперечным суппортом. У модели расстояние между центрами увеличено до 2030 мм, для сокращения времени на установку и подгонку заготовок предусмотрен ускоренный режим перемещения суппорта. У GH-2080ZH DRO предустановлено 24 позиции скорости шпинделя в диапазоне от 9 до 1600 об/мин.

Минимальный скоростной режим применяется для нарезания резьбы плашкой. Коробка подач станка имеет 80 режимов автоматических продольных и поперечных подач, что обеспечивает возможность нарезки всех известных типов резьб с высокой точностью и скоростью (частота биения на шпинделе у данной модели не превышает 9 микрон).

GH-2080ZH DRO оборудован режимом толчкового пуска для облегчения смены скоростей оператором.

Станок помещен на чугунную станину для уменьшения уровня вибраций и эффективного теплоотвода от инструмента и шпинделя.

GH-2080ZH DRO поставляется с завода в расширенной комплектации: система подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки, набор инструмента для обслуживания и лампа освещения уже входят в заявленную стоимость. Это позволяет свести к минимуму время подготовки станка ко вводу в эксплуатацию и существенно сэкономить на комплектующих.

• 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
• 4-х кулачковая планшайба Ø320 мм
• Планшайба Ø400 мм

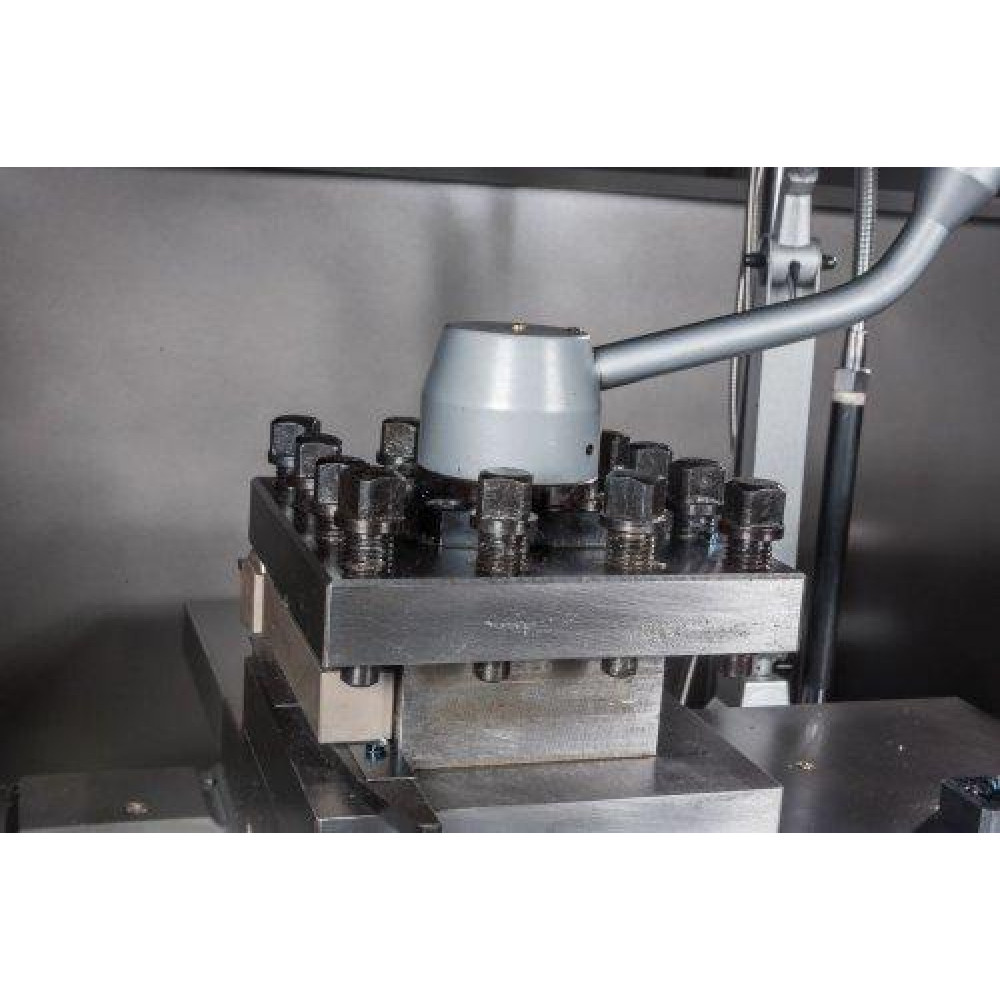

• 4-х позиционный резцедержатель с фиксатором
• Вращающийся упорный центр МК-5
• Невращающийся упорный центр МК-5
• Переходная втулка МК-7 / МК-5
• Подвижный и неподвижный люнеты
• Ускоренное перемещение продольного суппорта
• Ускоренное перемещение поперечного суппорта
• Поддон для сбора стружки
• Задняя защитная стенка
• Защитный экран патрона с концевым выключателем
• Защита резцедержателя
• Ножной тормоз шпинделя с концевым выключателем
• УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
• Система подвода СОЖ
• Галогенная лампа местного освещения
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя

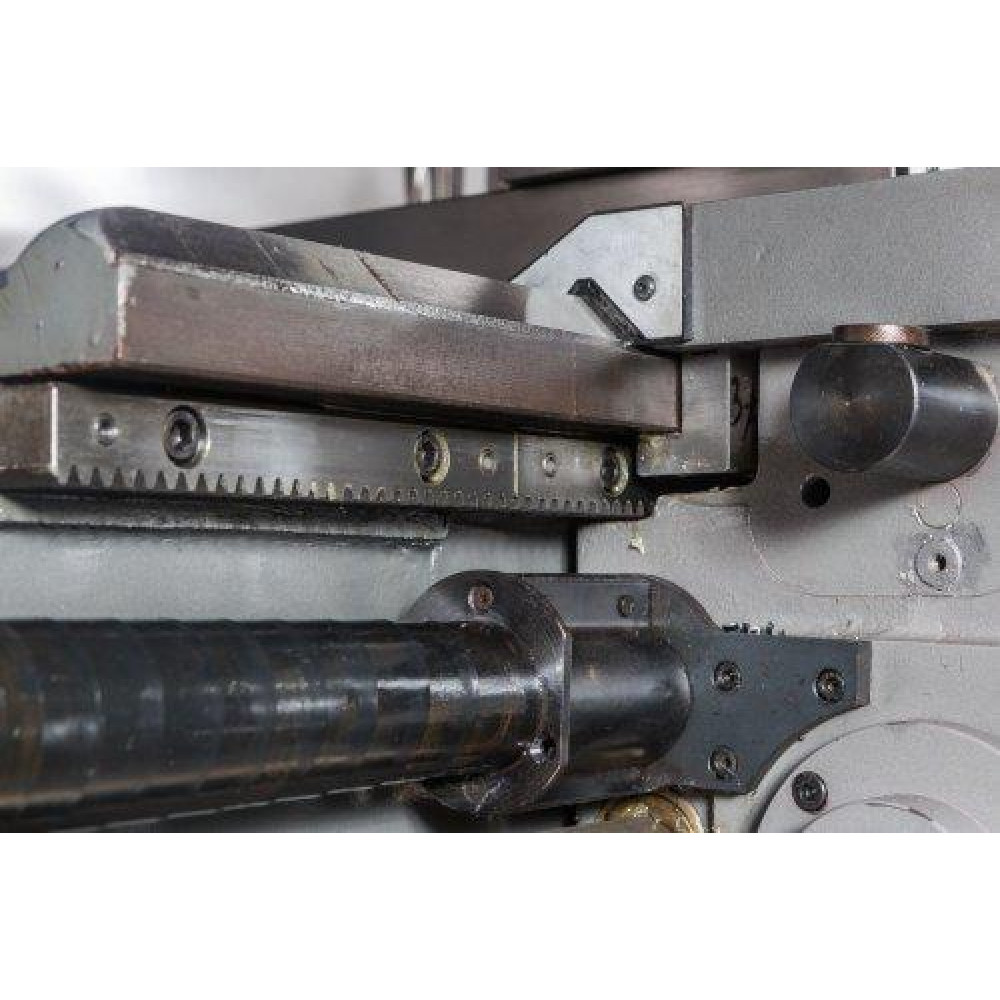

• Вал управления с регулируемыми кулачками (отключение продольной подачи)
• Концевой упор продольного перемещения
• Ящик с инструментом
• Руководство по эксплуатации
• Комплект виброопор

Особенности

• Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
• Передняя бабка с фрикционной муфтой

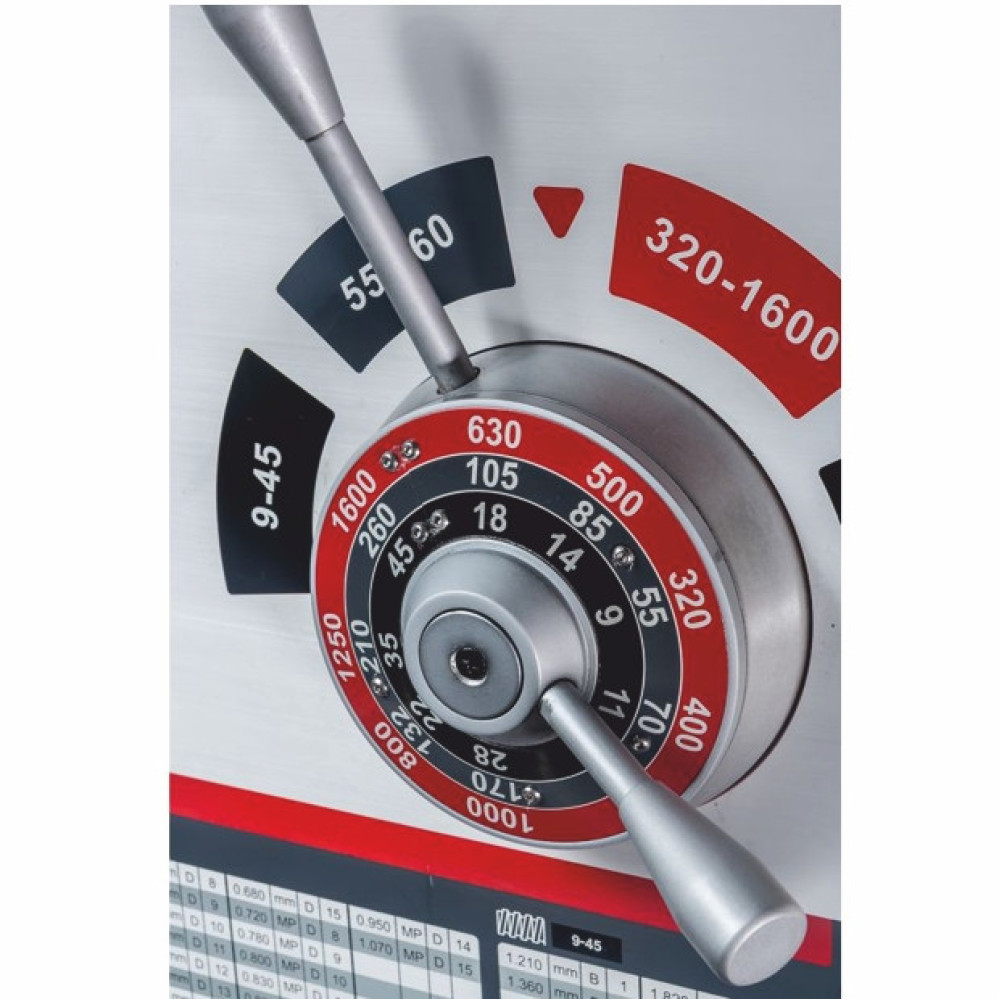

• Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

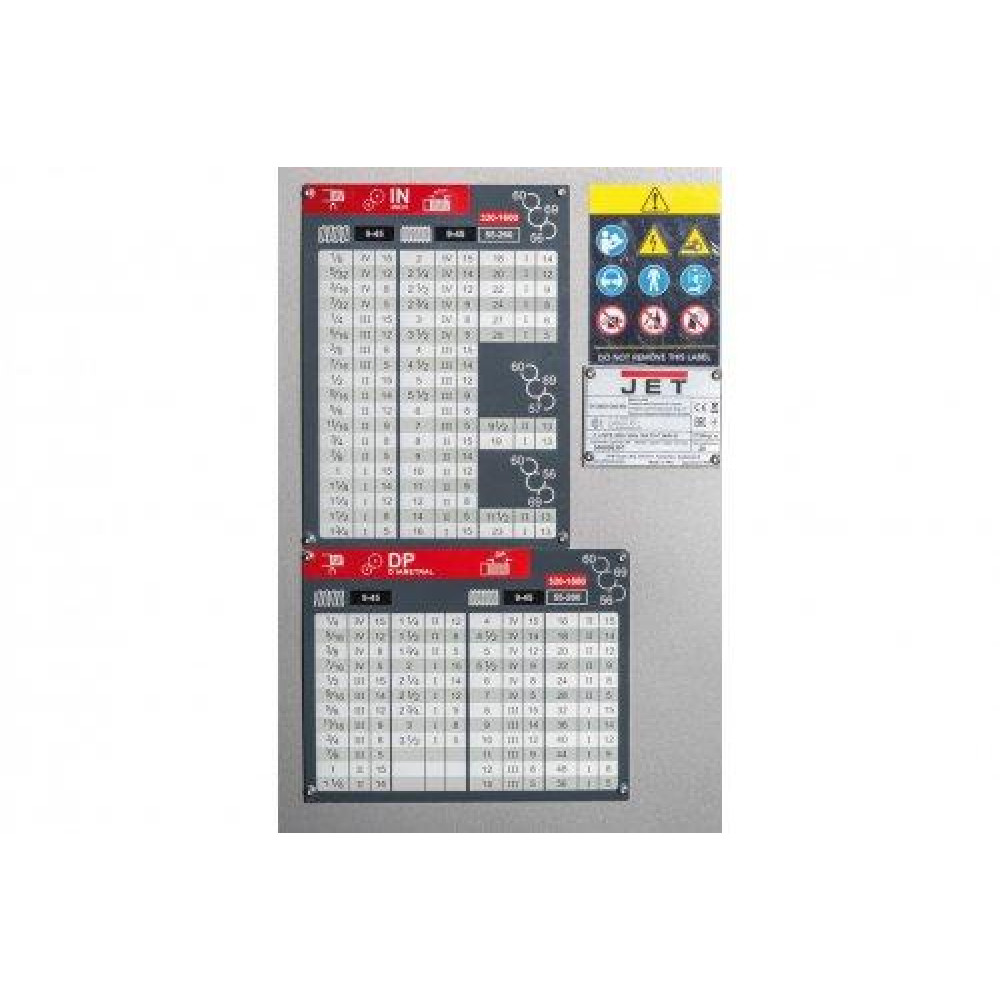

• Коробка подач позволяет нарезать резьбу без замены шестерен

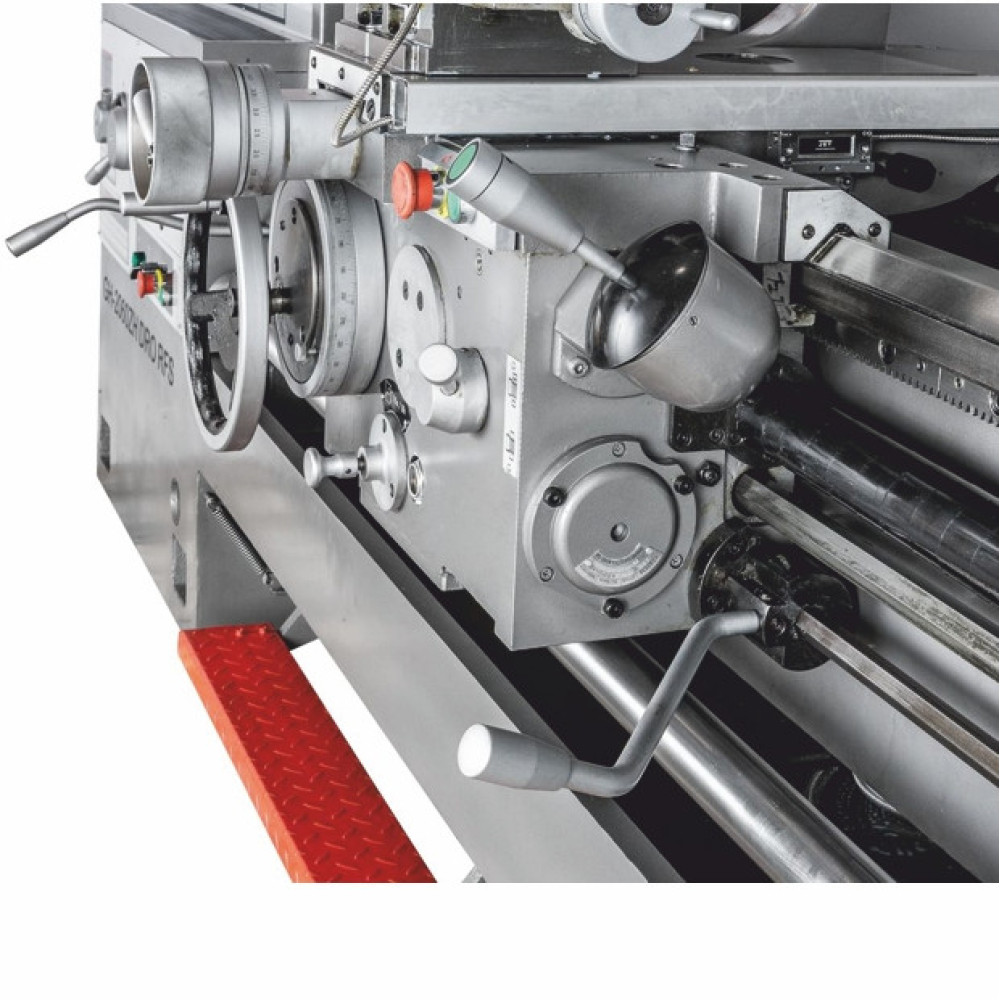

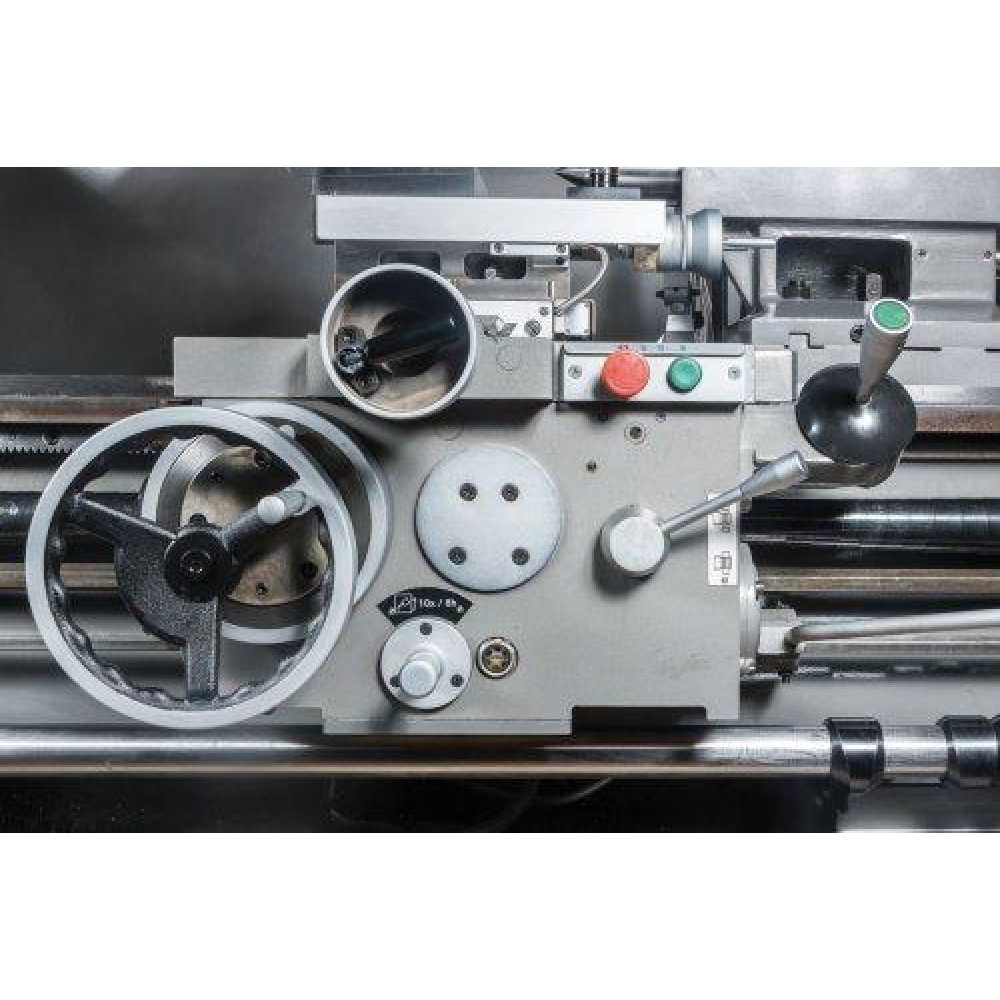

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Механизм привода шпинделя постоянно работает в масляной ванне
• Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта

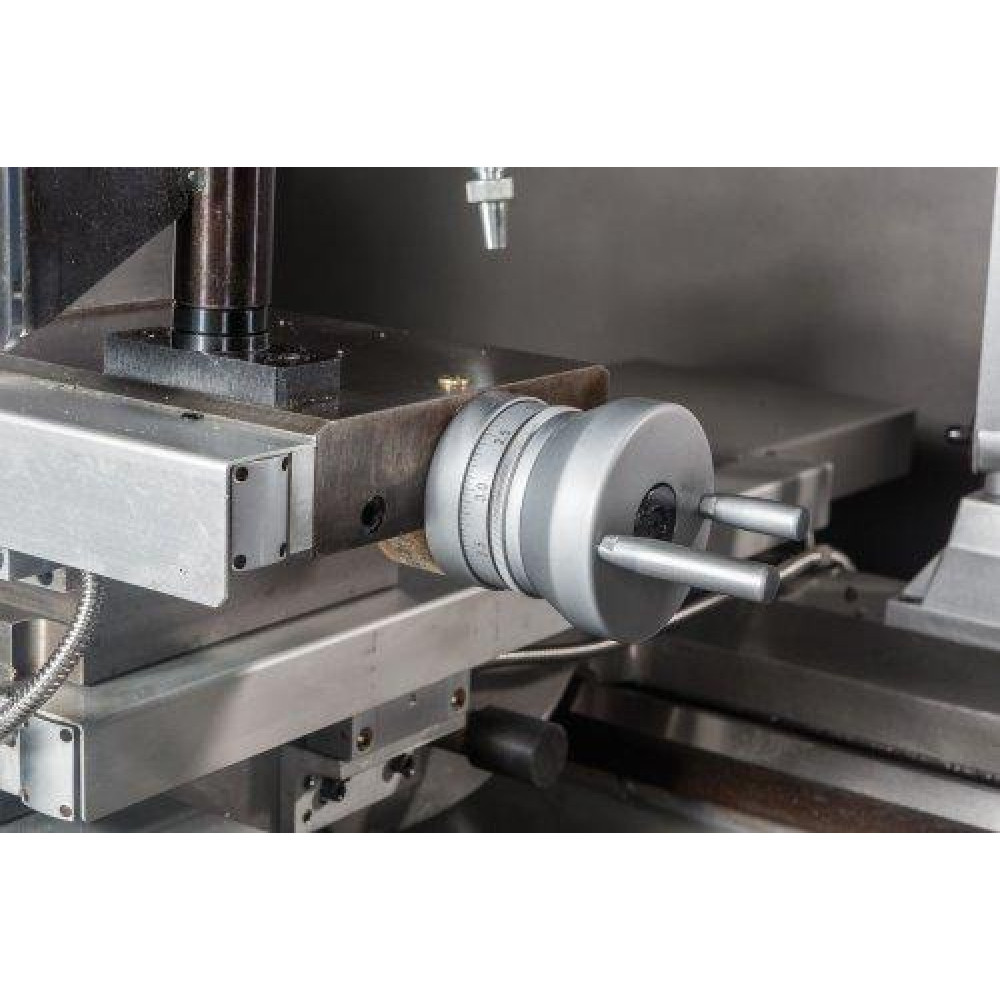

• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
• Полноценный современный аналог 16К20, 16К25 и 16Д20
• Гарантия 2 года
