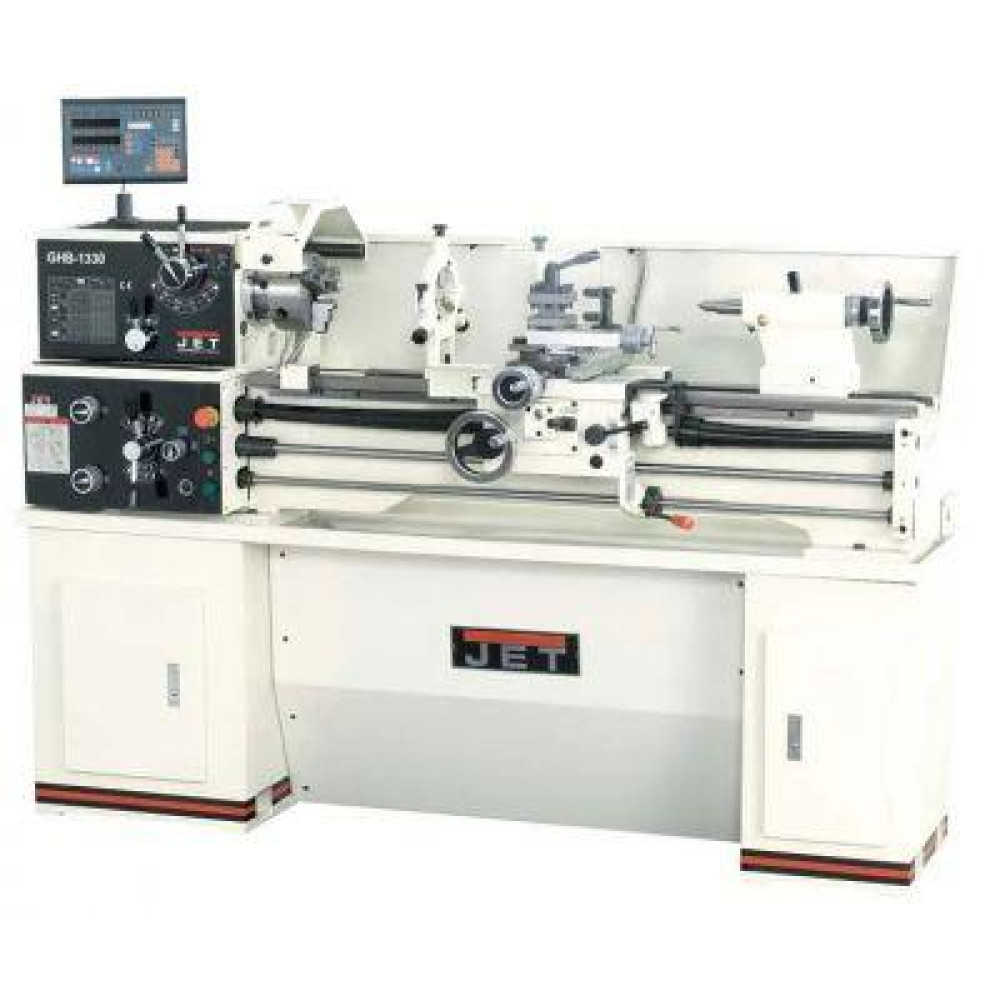

Токарно-винторезный станок JET GHB-1330-DRO GHB-1330-DRO

Токарно-винторезный станок JET GHB-1330-DRO — точность и надёжность для профессионалов

JET GHB-1330-DRO — это универсальный токарно-винторезный станок, который сочетает высокую точность обработки с простотой управления и надёжностью конструкции. Он отлично подходит для мастерских, где важна качество выполнения деталей и стабильная работа.

Основные преимущества модели:

• Цифровая индикация DRO. Обеспечивает точный контроль и удобную настройку, что значительно ускоряет работу и снижает вероятность ошибок.

• Мощный и устойчивый привод. Гарантирует стабильность при обработке различных материалов, включая металл и пластик.

• Оптимальные габариты. Компактный станок подходит как для небольших мастерских, так и для профессиональных цехов с ограниченным пространством.

• Широкие возможности нарезания резьб. Поддержка метрической, дюймовой и модульной резьбы позволяет выполнять разнообразные технологические задачи.

• Прочная конструкция станка. Жёсткий литой корпус минимизирует вибрации, обеспечивая высокое качество обработки.

JET GHB-1330-DRO — это надежный инструмент для тех, кто ценит точность и эффективность в каждой детали.

Токарно-винторезный станок JET GHB-1330 DRO – оборудование для выполнения сложнейших работ по обработке заготовок из металла.

 Конструктивные особенности станка: возможность нарезать резьбу без замены шестерен, механизм привода шпинделя, который постоянно работает в масляной ванне, автоматическая подача продольного и поперечного суппорта и многое другое.

Станок GHB-1330 DRO легко производит обработку довольно крупных заготовок. Он имеет расстояние между центрами 760 мм. Высота центров - 166 мм. Диаметр обточки над станиной составляет 330 мм, а возможность обточки над поперечным суппортом – 197 мм. Такой станок подойдет для использования на крупных производствах.

Станок JET GHB-1330 DRO имеет проходное отверстие шпинделя 38 мм,. Удобные размеры конуса шпинделя и пиноли задней бабки открывают большой выбор различных приспособлений для закрепления и обработки заготовок. Большой диапазон скоростей 70 - 2000 об/мин обеспечит оптимальные условия обточки, сверления и т.д.

Особенности

• Закаленные индукционно и отшлифованные направляющие станины;
• Коробка передач позволяет нарезать резьбу без замены шестерен;
• Механизм привода шпинделя постоянно работает в масляной ванне;
• Закаленные и отшлифованные шестерни передней бабки;
• Автоматическая подача продольного и поперечного суппорта;
• Регулировка зазоров направляющих при помощи клиновых планок;
• Регулируемая в поперечном направлении задняя бабка для обточки конусов;
• Возможность левого и правого вращения шпинделя;
• Регулируемая муфта подачи;
• Толчковый режим работы шпинделя;

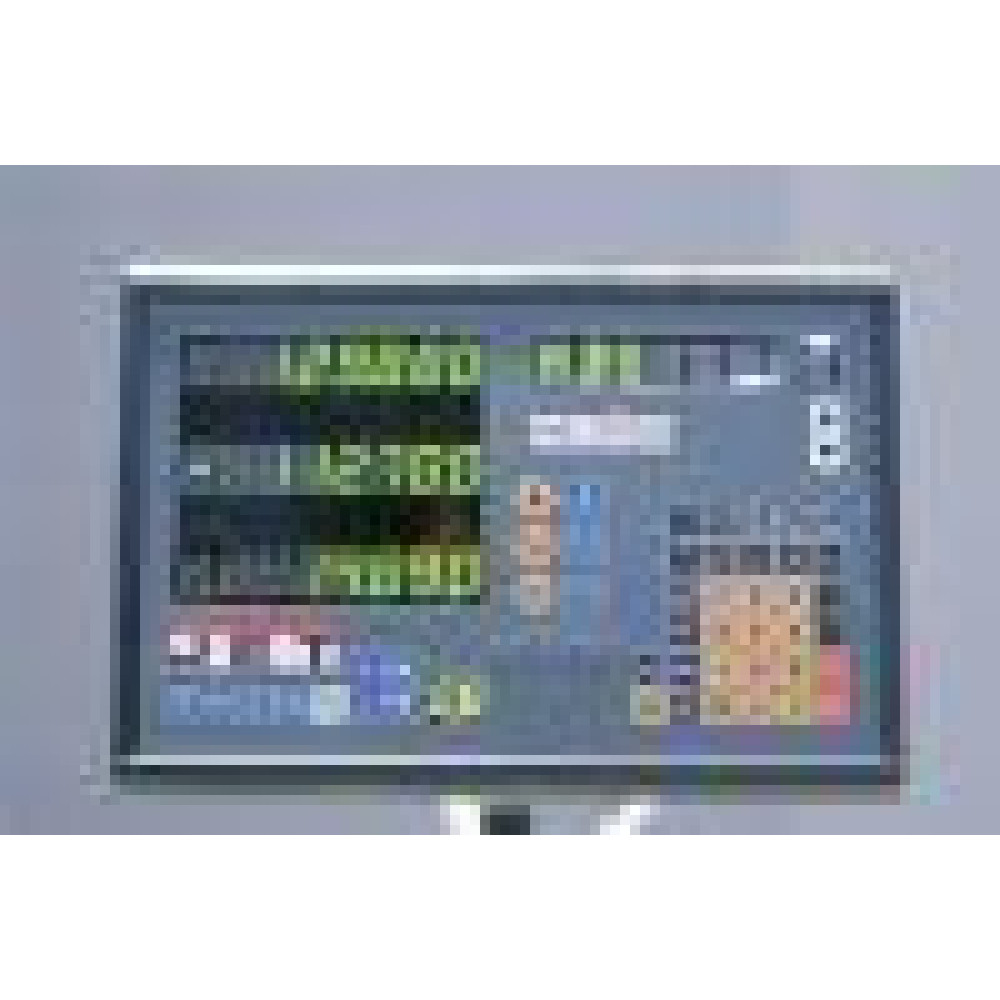

• УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак.
• Сертифицированные допуски (DIN 8606);

Стандартное исполнение

• 3-х кулачковый патрон диаметром 160 мм с прямыми/обратными кулачками;
• Крепежная плита 300 мм;
• 4-х-позиционный резцедержатель с фиксатором;
• Поддон для сбора стружки;
• Лимб для нарезания резьбы;
• Инструмент для обслуживания в инструментальном ящике;
• Подставка с регулируемыми опорами;
• Защитный экран патрона с концевым выключателем;
• 2 невращающихся центра МК-3;
• Переходник МК-5/МК-3;
• Набор сменных шестерён;

Характеристики

• Диаметр обточки над поперечным суппортом:      197 мм
• Диаметр обточки над станиной:                              330 мм
• Расстояние между центрами:                                  760 мм
• Высота центров:                                                       166 мм
• Конус шпинделя:                                         MK-5
• Подсоединение шпинделя:                        CamlockDIN 55029 KK4
• Проходное отверстие шпинделя:               38 мм
• Максимальный размер резца:            16 х 16 мм
• Ход поперечного суппорта:                 160 мм
• Ход верхнего суппорта:                       70 мм
• Диапазон скоростей:                            870 - 2000 об/мин
• Ход пиноли задней бабки:                   95 мм
• Пиноль задней бабки:                          МК-3
• Продольная подача 60:                        0,045 - 0,826 мм/об
• Поперечная подача 60:                        0,016 - 0,188 мм/об
• Метрическая резьба 23:                       0,45 - 10 мм
• Дюймовая резьба 38:                           3,5 - 80 TPI
• Габаритные размеры, (ДхШхВ):          1650 х 762 х 1200 мм
• Ширина станины станка:                     188 мм
• Выходная мощность:                           1,5 кВт / S1 100%
• Входная мощность:                              2,8 кВт / S6 40%
• Масса:                                                   600 кг

465303 - Вращающийся упорный центр МК-3

321514A - Быстрозажимной цанговый патрон с быстрозажимным рычагом

50000190 - Набор из 17 цанг Ø 3-25 мм

321431 - Однопозиционный резцедержатель

321442 - Устройство для обточки конусов

350055 - Система подвода СОЖ

321449 - 3-х кулачковый патрон 160 мм

321430 - 4-х кулачковая планшайба 200 мм

GHB1340-SR  - Неподвижный люнет

GHB1340-FR  - Подвижный люнет

956600A - Резцедержатель MultiFix

956634 - Держатель токарного резца MultiFix AD 2090

956656 - Держатель расточного резца MultiFix AH 2085

956666 - Держатель расточного резца MultiFix AJ 3080

956715 - Втулка MultiFix MK-1 AL 130

956716 - Втулка MultiFix MK-2 AL 230
