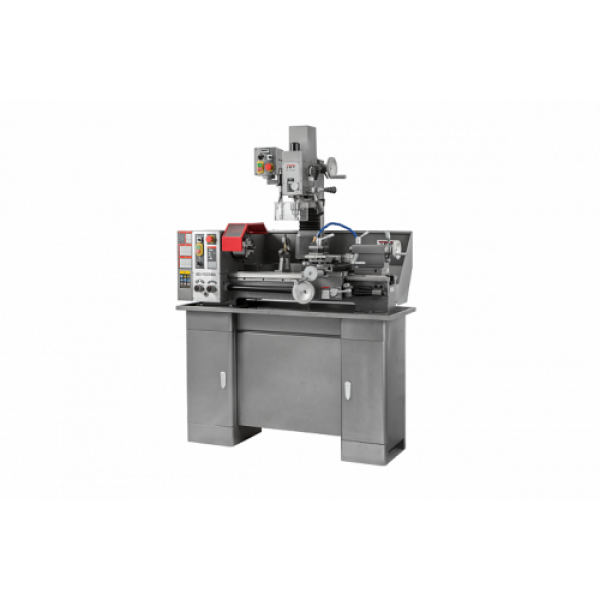

Токарный станок JET BD-11GDMA с фрезерной головкой BD-11GDMA

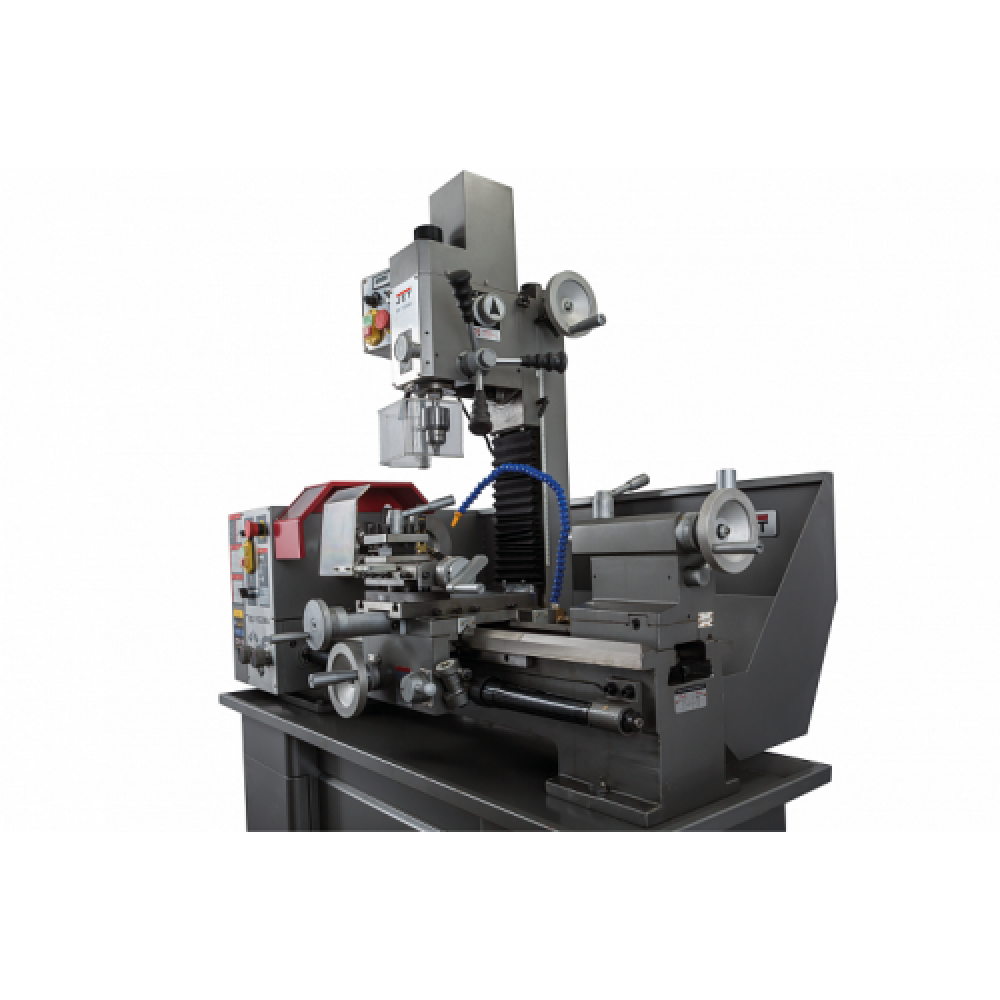

Токарный станок JET BD-11GDMA с фрезерной головкой — два станка в одном корпусе для максимальной универсальности

JET BD-11GDMA — это компактный токарный станок по металлу с интегрированной фрезерной головкой, обеспечивающий широкие возможности для мелкосерийного производства, ремонта и обучения. Устройство идеально подходит для тех, кто ценит точность, экономию пространства и функциональность.

Ключевые преимущества:

• Два типа обработки в одном станке. Возможность как токарной, так и фрезерной обработки без смены оборудования.

• Экономия места. Компактная конструкция позволяет разместить станок даже в ограниченном пространстве мастерской или учебной лаборатории.

• Прецизионная точность. Высокое качество изготовления и жёсткая конструкция обеспечивают стабильную точность при любых режимах работы.

• Фрезерная головка с регулировкой. Позволяет выполнять сверление, фрезеровку, обработку плоскостей и отверстий под разными углами.

• Простота в управлении. Интуитивно понятная панель и плавная подача делают станок удобным даже для начинающих пользователей.

JET BD-11GDMA — идеальное решение для тех, кто ищет компактность, точность и универсальность в одном инструменте.

 Токарный станок с фрезерной головой JET BD-11GDMA предназначен для мелкосерийного производства.

Особенности

• Мощный асинхронный электродвигатель токарного шпинделя
• Возможность установки тисков для фрезерных работ

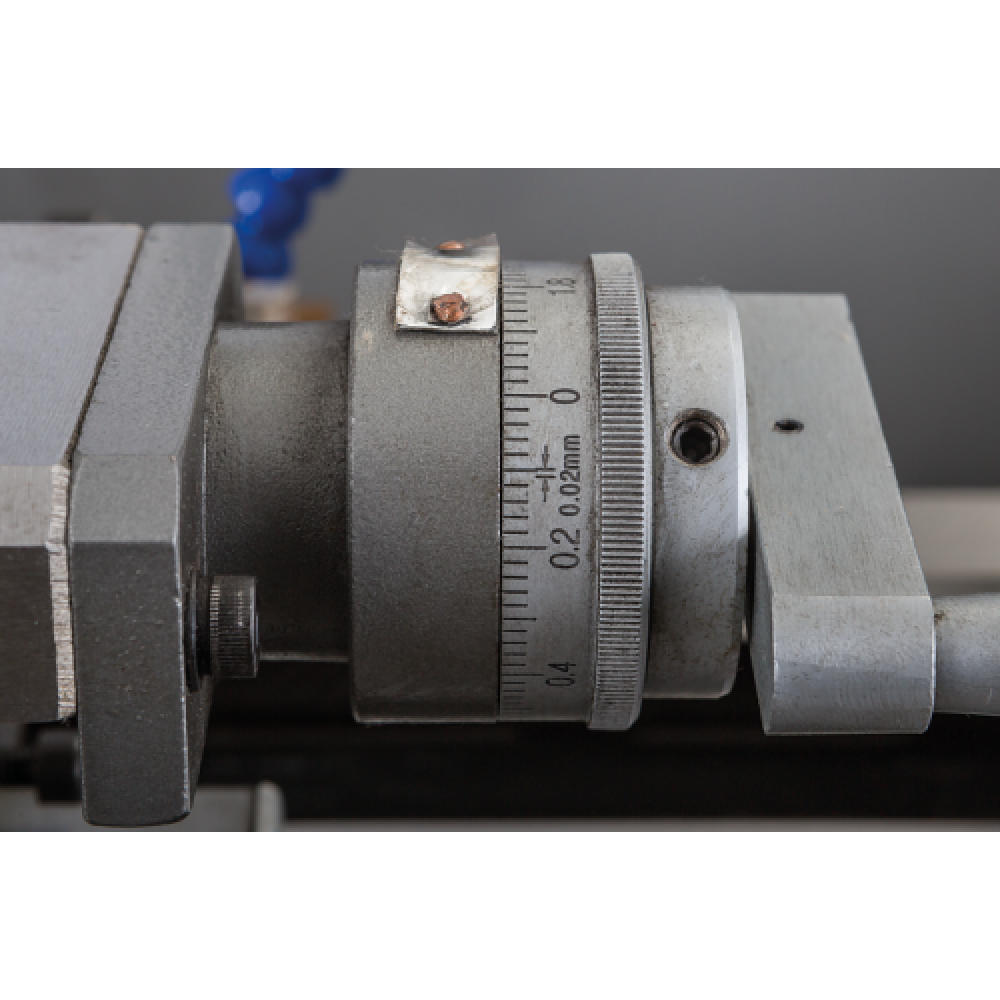

• Фрезерная голова оснащена устройством микроподачи с цифровой индикацией
• Возможность нарезания левой резьбы
• Возможность нарезания дюймовой и метрической резьб

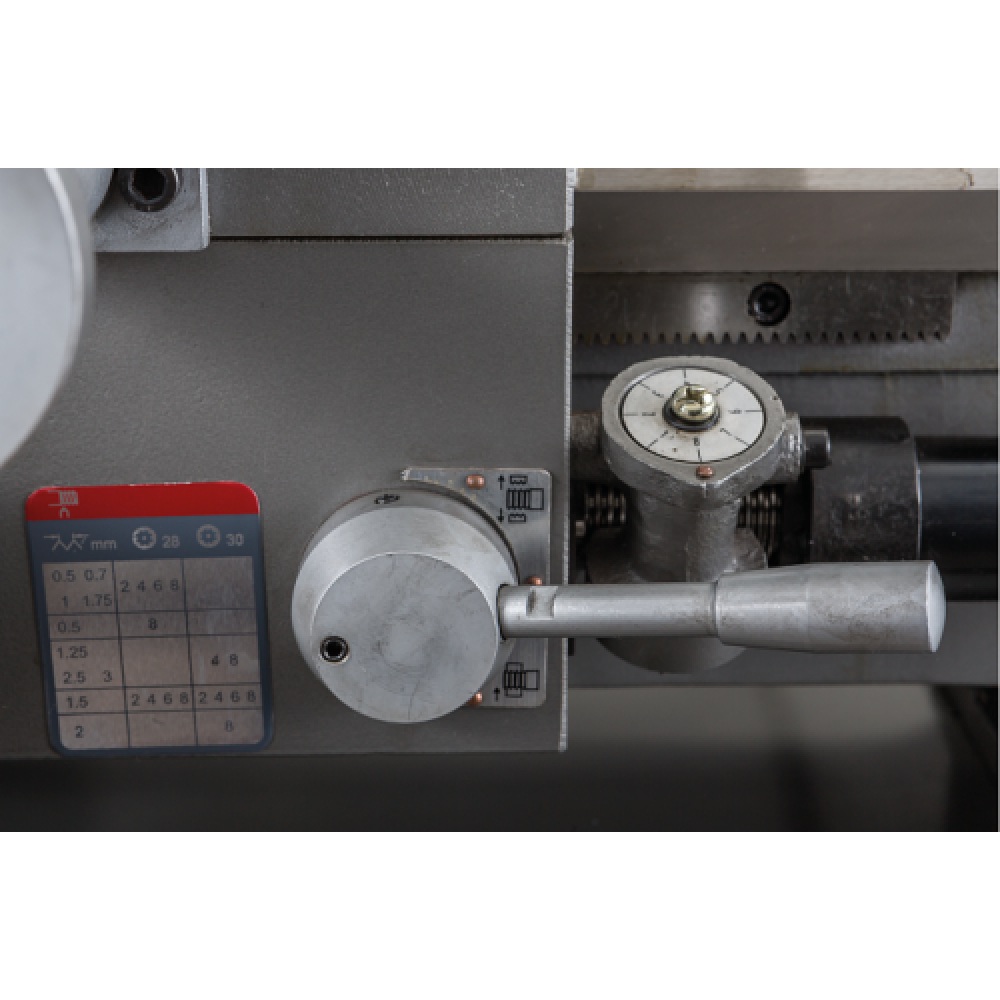

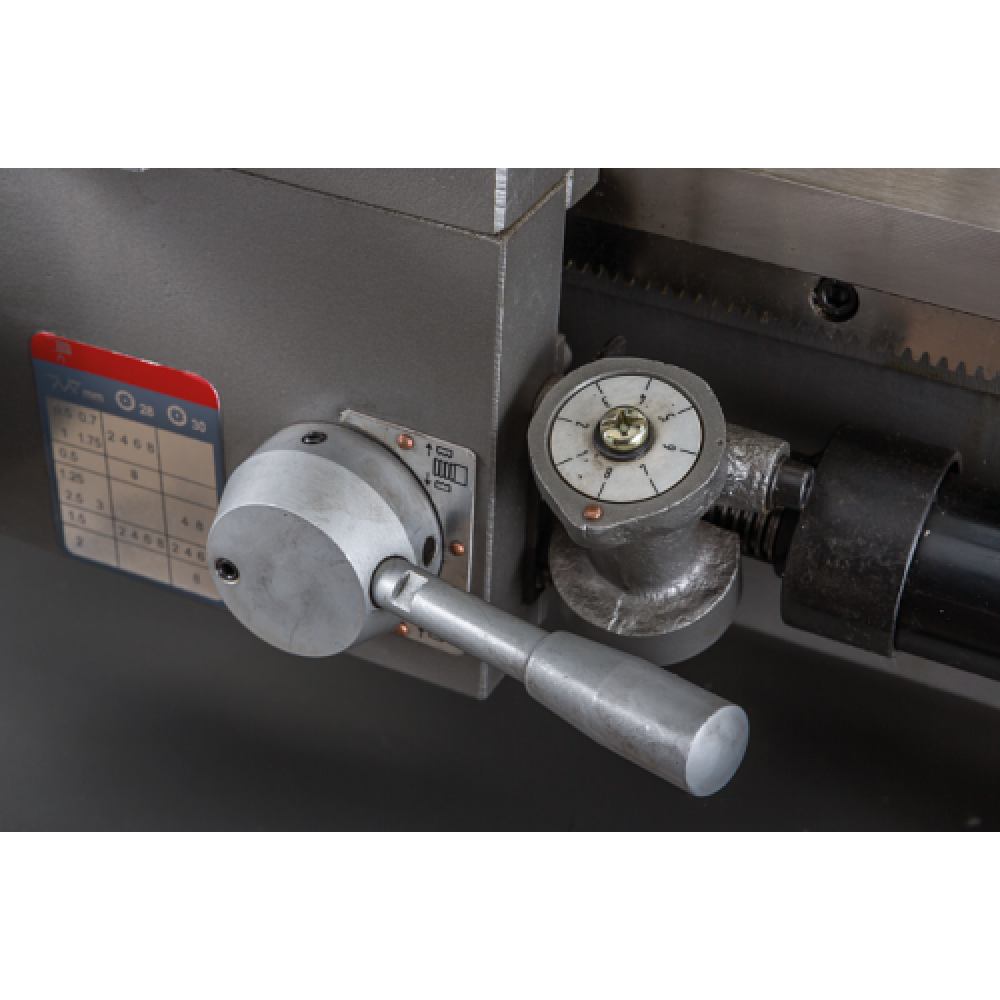

• Автоматическая подача при точении

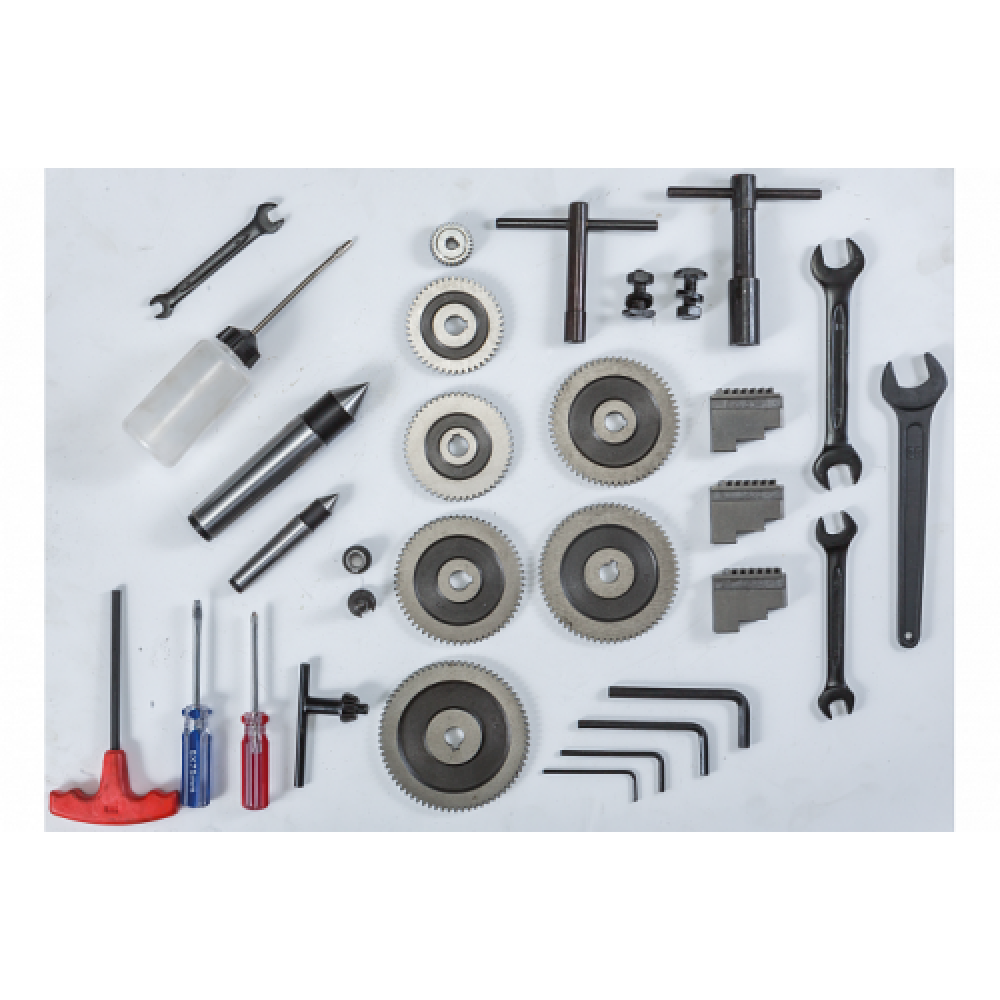

• На одной настройке гитары три режима автоматического точения или нарезания резьбы
• Регулировка зазоров направляющих при помощи клиновых планок

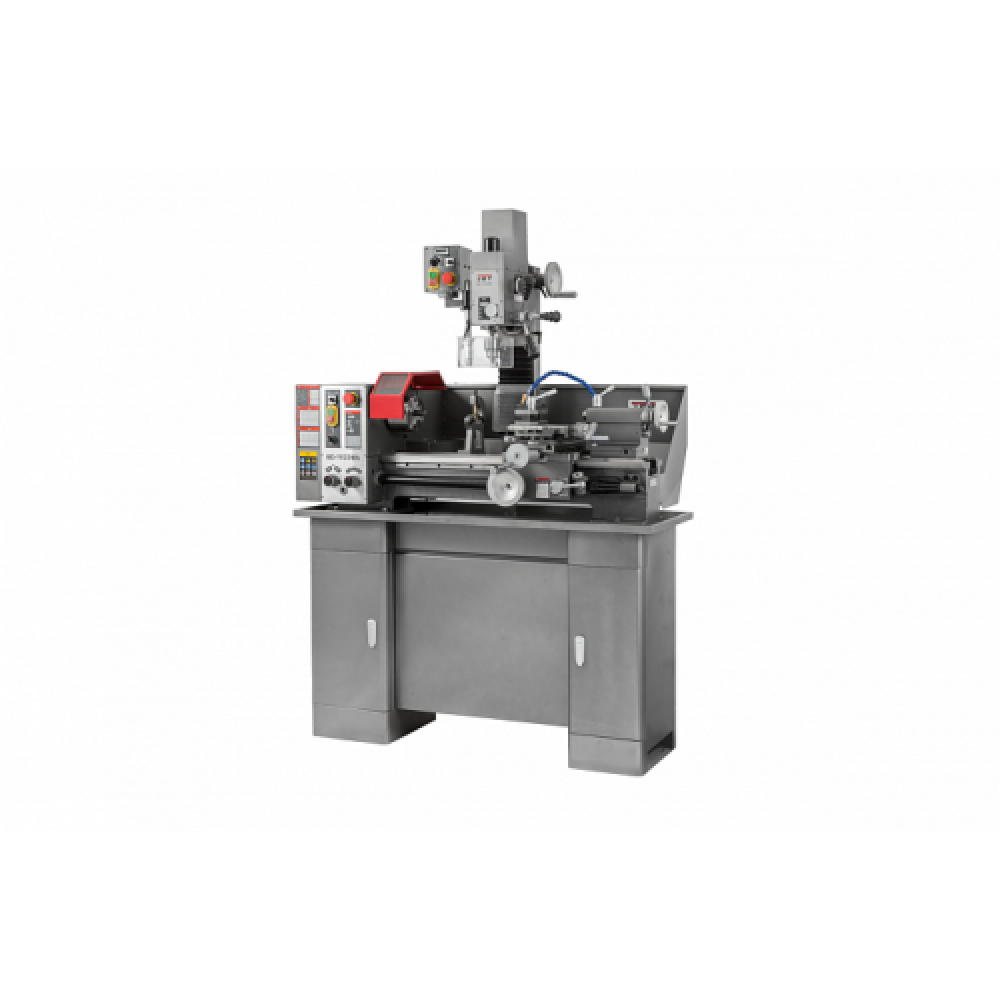

• Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
• Чугунная станина закалена и отшлифована
• Массивная конструкция станины из чугуна гарантирует работу без вибрации
• Подача СОЖ и лампа местного освещения

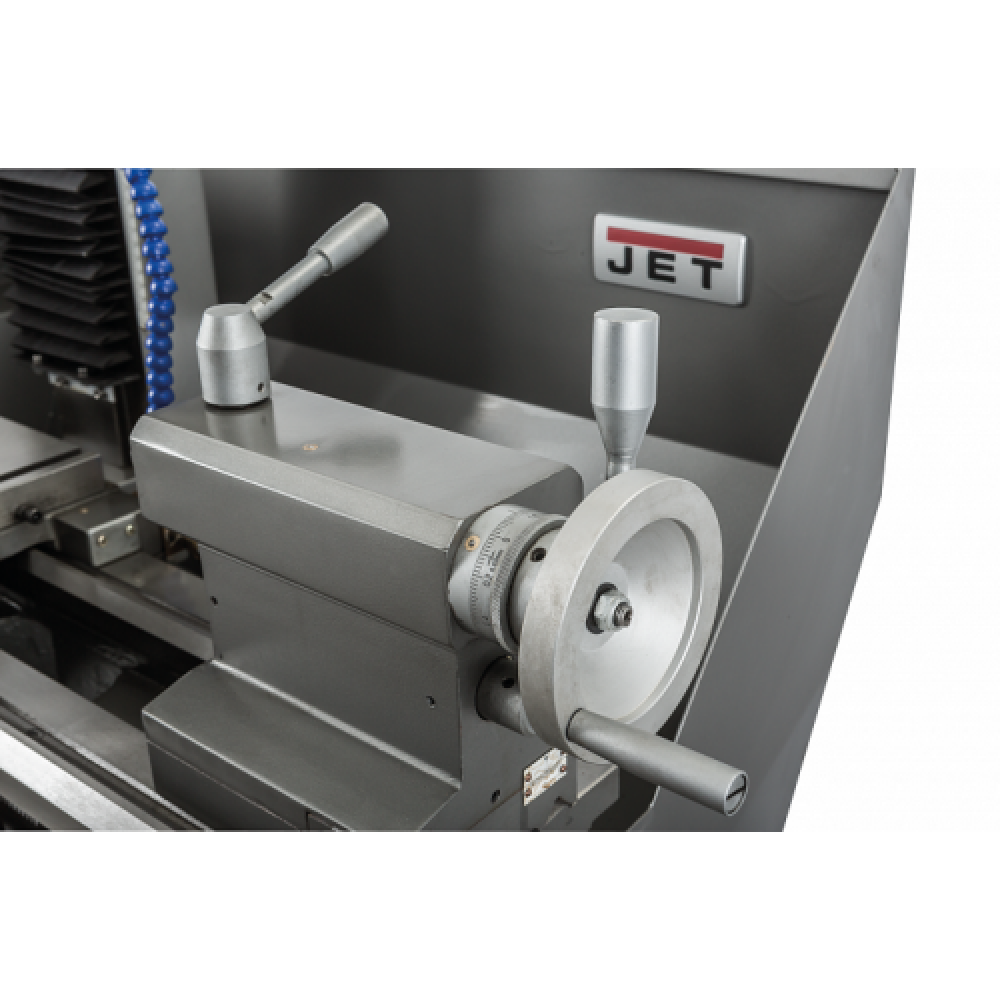

• Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
• Аналог ТВ-9

Характеристики

• Напряжение:   230 В
• Диаметр обточки над станиной:   280 мм
• Диаметр обточки над поперечным суппортом:  170 мм
• Расстояние между центрами:    700 мм
• Частота вращения шпинделя:  50 - 2250 об/мин
• Количество скоростей шпинделя:   2 шт
• Конус шпинделя:    МК-2
• Диаметр проходного отверстия шпинделя:   26 мм
• Диапазон продольной подачи:    0,07 - 0,4 мм/об
• Количество продольных подач:   6 шт
• Диапазон метрической резьбы:  0,2 - 4,0 мм
• Количество метрических резьб:  21 шт
• Дюймовая резьба:    TPI8 - 56
• Количество дюймовых резьб:   21 шт
• Шаг ходового винта:    Tr 20x3 мм
• Макс. размер резца:    12 x 12 мм
• Ход поперечного суппорта:   145 мм
• Ход верхнего суппорта:  60 мм
• Пиноль задней бабки:     МК-2
• Ход пиноли задней бабки:  80 мм

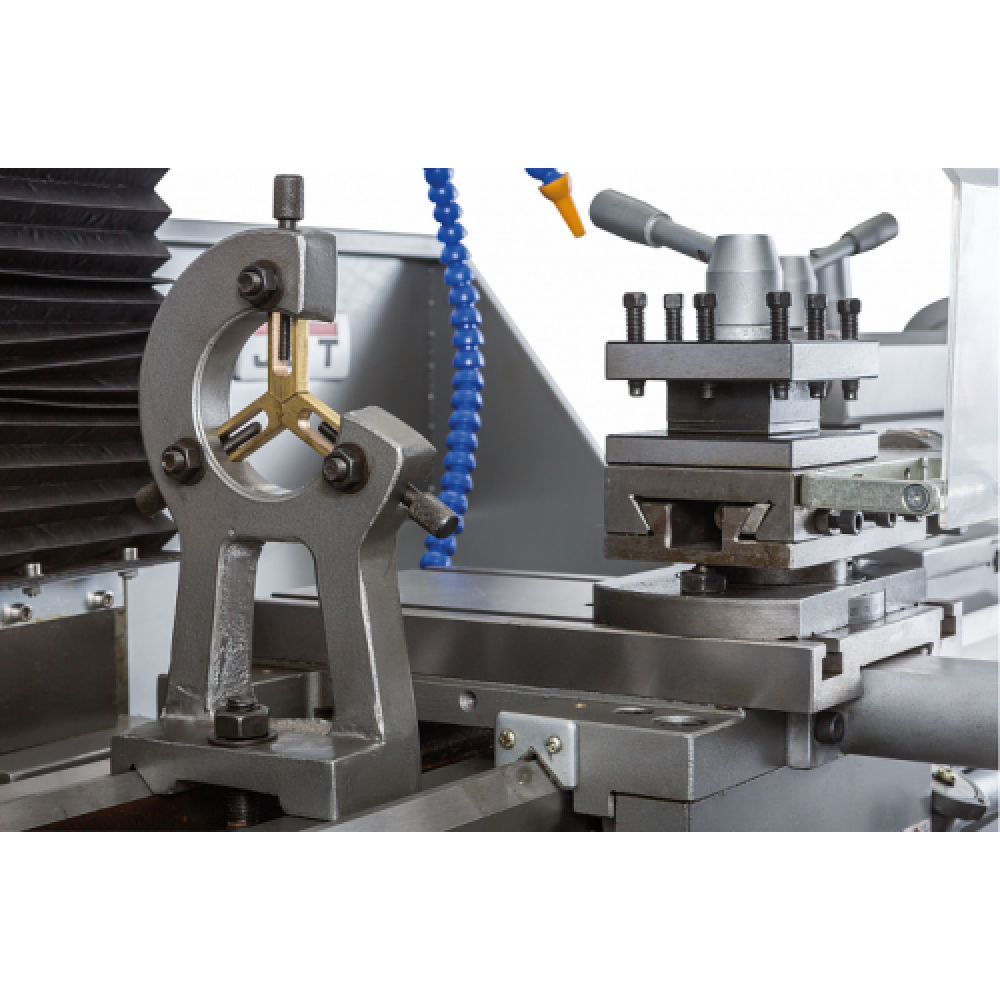

• Диапазон неподвижного люнета:   0-25 мм
• Диапазон подвижного люнета:       0-25  мм
• Объем бака СОЖ:  5 л
• Расстояние между направляющими:  180 мм
• Мощность двигателя:  1,1 кВт
• Мощность насоса СОЖ:  0,09 кВт
• Габариты в упаковке (станок/подставка) (ДхШхВ):  137/81 х 75/69 х 101/43 см
• Масса в упаковке (станок/подставка):   250 / 47 ег
• Тип двигателя:   Асинхронный 220В 50 Гц
• Потребляемая мощность:  1,5 кВт (S6 40%)
• Максимальный диаметр сверления сталь:  20 мм
• Максимальный диаметр сверления чугун:  22 мм
• Шомпол:  М12
• Максимальный диаметр концевой фрезы: 20 мм
• Сверлильный патрон:  1-13
• Ход пиноли шпинделя:   50 мм
• Расстояние между пазами стола:  115 мм
• Диапазон поворота вертикальной головы (вправо/влево):  ±45°
• Расстояние от вертикального шпинделя до стола: 320 мм
• Расстояние от вертикального шпинделя до стойки:  185 мм
• Размер стола по оси X и Y:   150x270 мм
• Ход головы по оси Z:   270 мм
• Ширина Т-образного паза стола:  12 мм
• Количество Т-образных пазов стола: 2 шт
• Мощность вертикального двигателя:  0,6 (коллекторный) кВт
